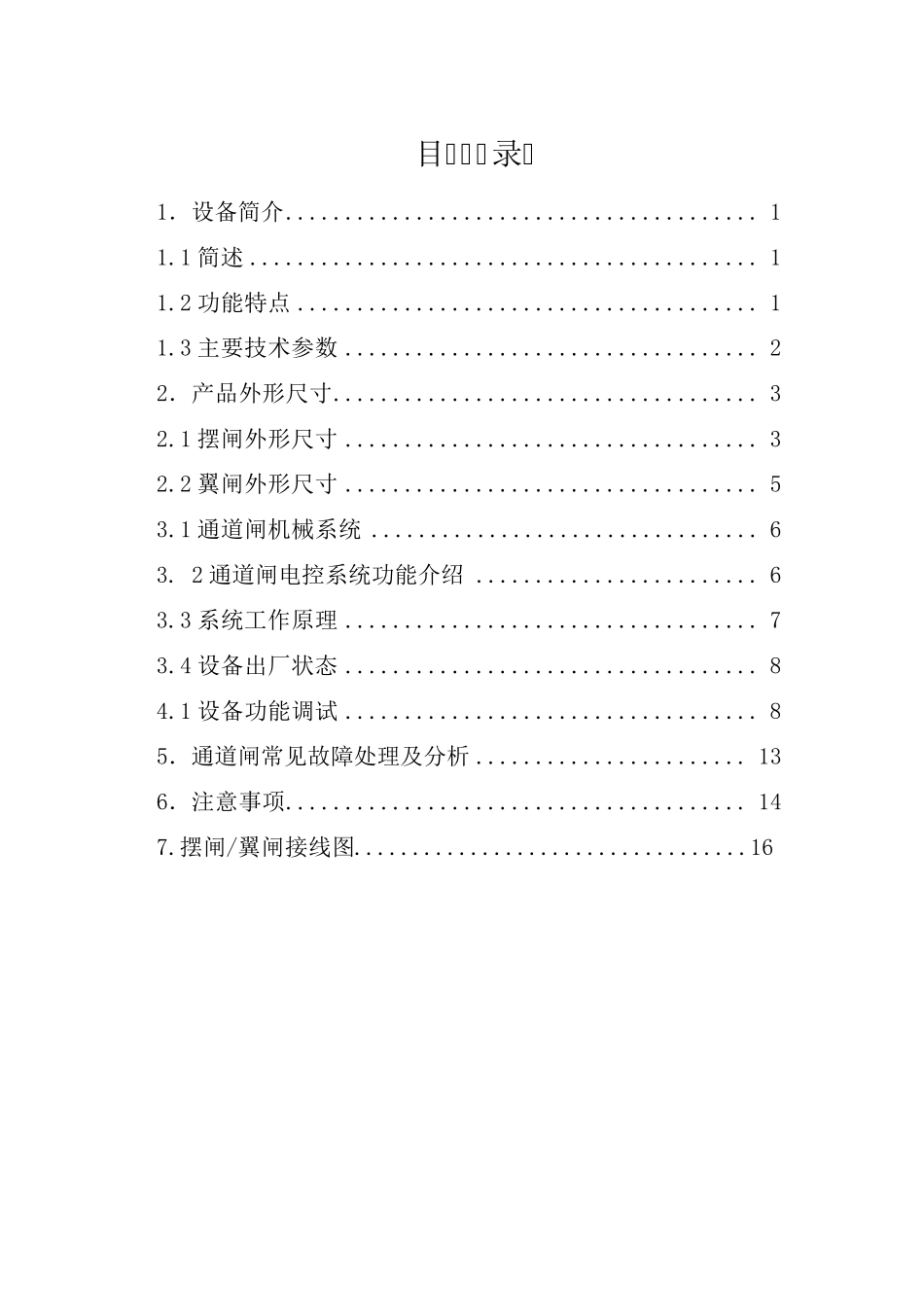

目 录 1．设备简介 ........................................ 1 1.1 简述 ........................................... 1 1.2 功能特点 ....................................... 1 1.3 主要技术参数 ................................... 2 2．产品外形尺寸 .................................... 3 2.1 摆闸外形尺寸 ................................... 3 2.2 翼闸外形尺寸 ................................... 5 3.1 通道闸机械系统 ................................. 6 3. 2 通道闸电控系统功能介绍 ........................ 6 3.3 系统工作原理 ................................... 7 3.4 设备出厂状态 ................................... 8 4.1 设备功能调试 ................................... 8 5．通道闸常见故障处理及分析 ....................... 13 6．注意事项 ....................................... 14 7.摆闸/翼闸接线图..................................16 第1 页 1．设备简介 1.1 简述 通道闸机是我公司经过多年研制、生产的智能化通道管理设备。该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。 设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准对外通讯接口，能方便地将条码卡、ID 卡、IC 卡等读卡器集成在闸机设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。 1 .2 功能特点 1)具有零位自 检 功能，方便用户 维 护及使 用 2)非法进 入有报警提示功能。 3） 防冲功能，在没 有接收 到 开 闸信 号 时，摆 臂 自 动 锁 死 。 4） 红 外/机械双 重 防夹 功能，在摆 臂 复 位的过程 中 遇 阻时，在规 定 的时间 内 电机自 动停 止 工 作 ，且力 度 很 小 ，同时发 出报警。 5） 具有自 动 复 位功能，行人刷 卡有效 ，若 在系统规 定 时间 内 未 通行时，系统将自 动 取消行人此 次 通行权 限 。 6 ） 标准的对外通讯接口，可与多种读卡器相 挂 接，并可通过管理...
