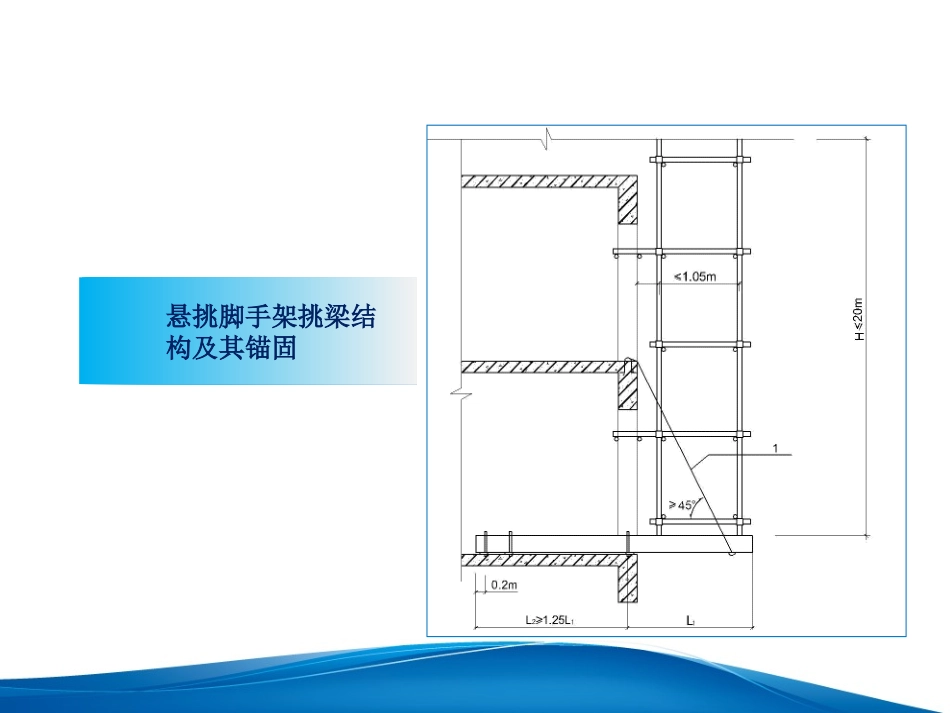

悬挑外脚手架标准化做法相关的规范和标准规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑脚手架挑梁结构及其锚固挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁楼面构造构造要求：U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。构造要求：当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。构造要求：悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径不应小于14㎜，使用预埋吊环其直径不宜小于20㎜（或计算确定），预埋吊环应使用HPB235级钢筋制作。钢丝绳卡不得少于3个。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。大悬挑另行专门设计及论证。构造要求：在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。定位点可采用竖直焊接长0.2m、直径25mm-30mm的钢筋或短管等方式。外脚手架立面防护图立杆大横杆剪刀撑满挂密目安全网踢脚板腰杆3号提示牌4号提示牌1、脚手架外侧满挂密目安全网，有条件的地区可采用蓝色密目安全网进行全封闭。2、脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。3、每层设置一道踢脚板，固定于立杆内侧。立面防护外防护脚手架安全防护剪刀撑和横向斜撑1、悬挑脚手架必须在外侧立面整个长度和高度上连续设置剪刀撑。3、一字型、开口型双排架两断口必须设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道横向斜撑。4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于两扣件紧固。模板支撑体系模板支撑体系施工层模板支撑体系（模板拆除层）密目安全网满铺脚手板每10米（或两层）设一道水平安全网第二层满铺脚手板两道水平硬防护间高差≤12米满铺脚手板5号提示牌5号提示牌5号提示牌5号提示牌5号提示牌1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。2、脚手板铺设时严禁出现探头板，脚手板端头应用φ4mm镀锌铁丝固定在小横杆上。4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂提示牌。提示牌每隔30米设置一处，每层每面不少于2处。水平防护（主体结构施工阶段）几个关键点处理方法1、转角处挑梁的设计在建筑的阳角、阴角等转折部位，必须经计算确定挑架参数，采取可靠的构造措施保证安全。在建筑结构角部，钢梁宜扇形布置如图所示，靠近角柱两侧工字钢加长，在两悬挑工字钢上面设两道横向相同型号工字钢联梁，联梁上立转角立杆。以保证悬挑架角部脚手架搭设。阳角位置型钢布置一10010502501500200立杆悬挑主梁主体结构阳角位置型钢布置二10010502...
