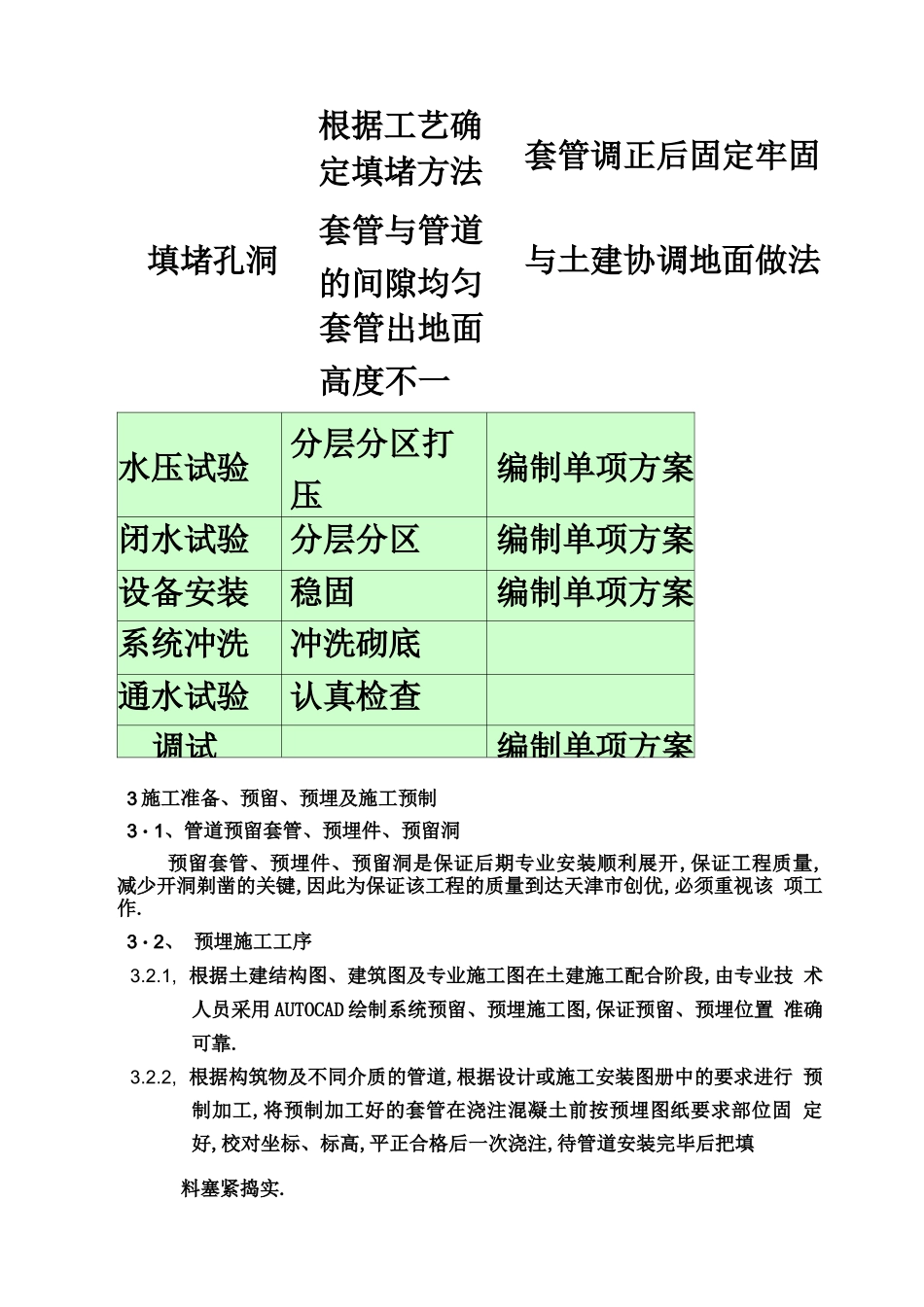

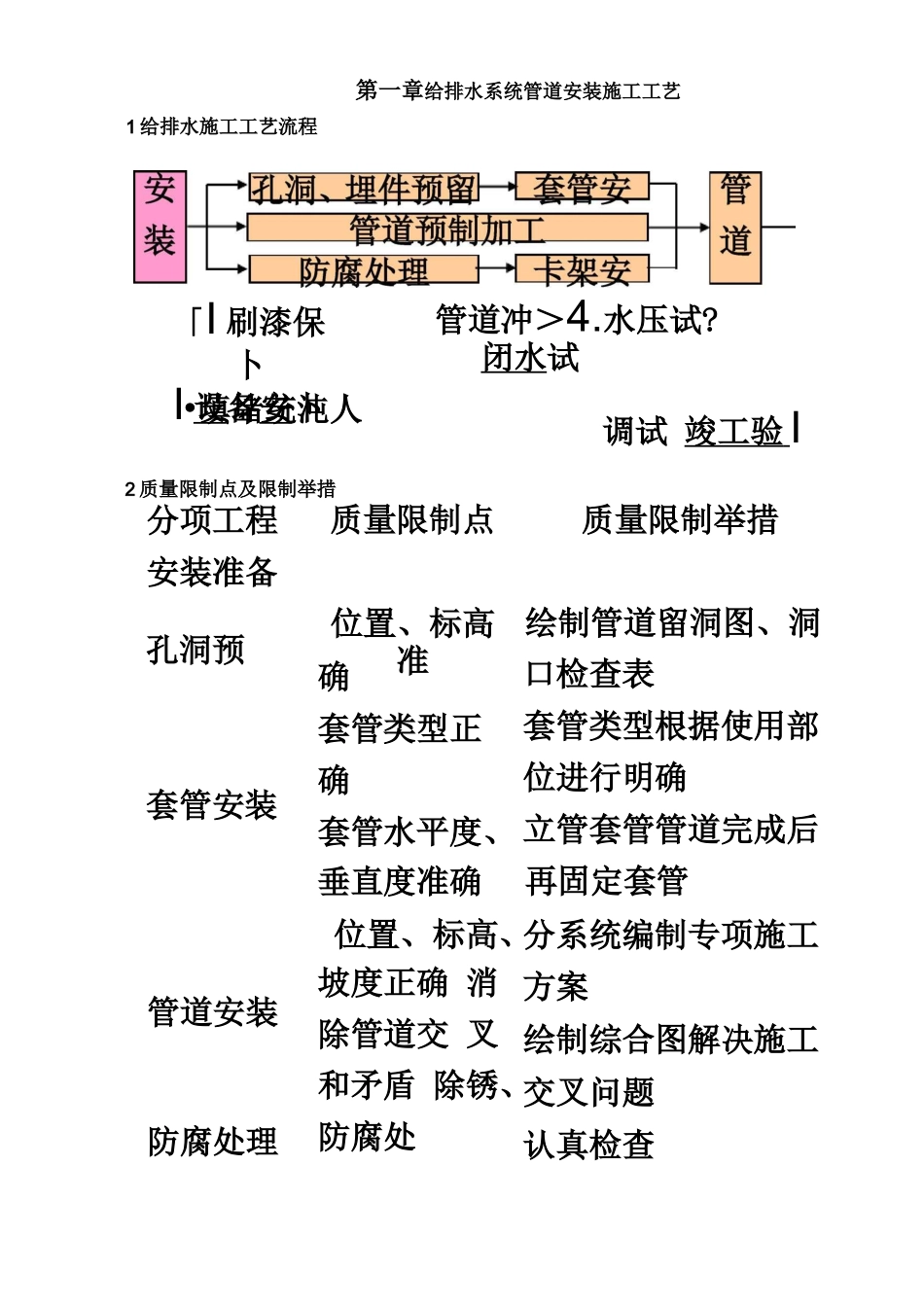

给排水系统管道安装施工工艺第一章给排水系统管道安装施工工艺1 给排水施工工艺流程「I 刷漆保卜I 设备安卜管道冲＞4.水压试? 闭水试•填堵统沌人2 质量限制点及限制举措分项工程安装准备孔洞预套管安装管道安装防腐处理质量限制点位置、标高准确套管类型正确套管水平度、 垂直度准确位置、标高、坡度正确 消除管道交 叉和矛盾 除锈、防腐处调试 竣工验 I质量限制举措绘制管道留洞图、洞口检查表套管类型根据使用部位进行明确立管套管管道完成后再固定套管分系统编制专项施工 方案绘制综合图解决施工 交叉问题认真检查套管出地面高度不一水压试验分层分区打 压编制单项方案闭水试验分层分区编制单项方案设备安装稳固编制单项方案系统冲洗冲洗砌底通水试验认真检查调试编制单项方案3 施工准备、预留、预埋及施工预制3・1、管道预留套管、预埋件、预留洞预留套管、预埋件、预留洞是保证后期专业安装顺利展开,保证工程质量, 减少开洞剃凿的关键,因此为保证该工程的质量到达天津市创优,必须重视该 项工作.3・2、 预埋施工工序3.2.1, 根据土建结构图、建筑图及专业施工图在土建施工配合阶段,由专业技 术人员采用 AUTOCAD 绘制系统预留、预埋施工图,保证预留、预埋位置 准确可靠.3.2.2, 根据构筑物及不同介质的管道,根据设计或施工安装图册中的要求进行 预制加工,将预制加工好的套管在浇注混凝土前按预埋图纸要求部位固 定好,校对坐标、标高,平正合格后一次浇注,待管道安装完毕后把填料塞紧捣实.填堵孔洞根据工艺确 定填堵方法套管调正后固定牢固套管与管道 的间隙均匀与土建协调地面做法3.2.3, 在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图 纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制好的 模盒、预埋铁件在绑扎钢筋前按标记固定牢,盒内塞入纸团等物,在浇 注混凝土过程中应有专人配合校对,看管模盒、埋件,以免移位.3.2.4, 管路敷设中,专业人员必须随工程进度密切配合土建工程作好预埋或预 留孔洞.3,3、管道系统的预制加工3.3.1. 预制加工时应根据各系统的特点,在管道安装前进行集中加工预制.施 工预制管段的加工尺寸,应根据现场的实际位置确定.对于管道组合件 的外形尺寸偏差应限制在 3m 内±5mm,每增大 1m 时偏差可增大±2mm, 但总偏差不可大于±15mm,同时,组合件的大小规模应考虑运输和安装 的方便,并应留有可调整的活口,对于预制好的组合件应提前做好防腐, 不允许安...
