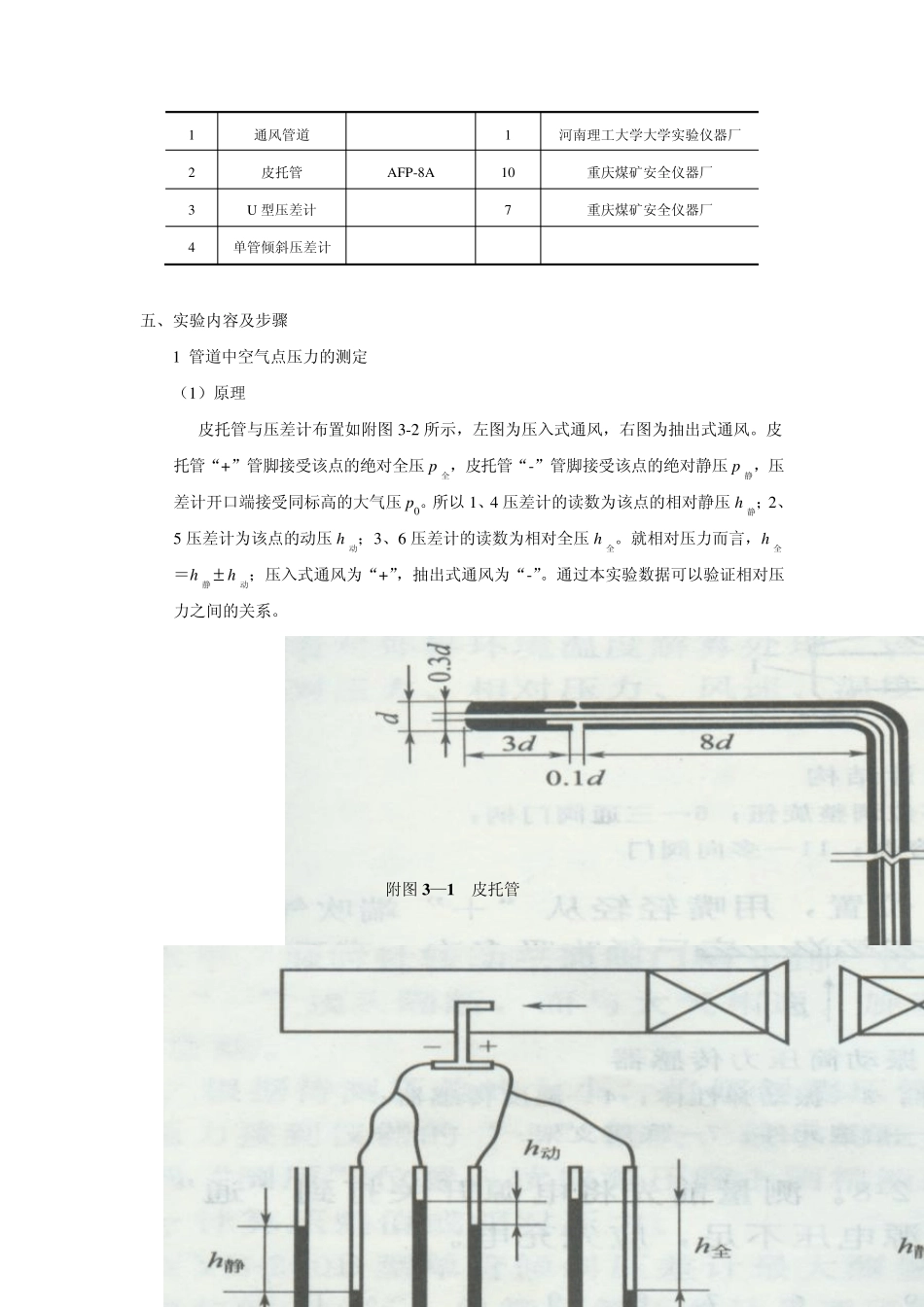

1 资源开发系 2 0 0 8 年 9 月 阳泉学院 《矿井通风与安全》 实验（实训）指导书 2 简要说明 《矿井通风与安全》实验（实训）指导书是根据采矿工程本科专业培养计划，结合该专业必修课程《矿井通风与安全》编写而成。在编写过程中我们注重了该指导书的适应性、使用性、先进性及系统性，以求理论与实践很好的结合。 本指导书可供采矿工程专业与《矿井通风与安全》课程配套使用，也可作为大型煤矿职工培训和工程技术人员的参考用书。 由于编者水平有限，书中不妥之处在所难免，恳请同仁不吝指正。 实验三 通风管道中风流点压力和风速的测定 实验四 通风管道中摩擦阻力与摩擦阻力系数的测定 实验五 使用光学瓦斯检定器测定矿井瓦斯 实验六 风机性能测试 实验三 通风管道中风流点压力和风速的测定 实验名称：通风管道中风流点压力和风速的测定 参加实验年级及学期：采矿工程专业 实验学时数：2 学时 一、 实验目的 1 学习用皮托管及压差计测定通风管道中的点压力，并了解皮托管及压差计的构造。 2 学习用皮托管及压差计测定通风管道中某断面的平均风速并计算风量。 1 掌握用皮托管及压差计测定通风管道中某点空气的静压、动压和全压的方法，以巩固动静全hhh的概念。 2 掌握用皮托管及压差计测定通风管道中某点平均风速、最大风速和速度场系数K 的方法，并计算风量。 四、实验仪器和设备 附表3 — 1 实验三所用的仪器和设备 序号 名称 型号或规格 数量 生产厂家 3 1 通风管道 1 河南理工大学大学实验仪器厂 2 皮托管 AFP-8A 10 重庆煤矿安全仪器厂 3 U 型压差计 7 重庆煤矿安全仪器厂 4 单管倾斜压差计 五、实验内容及步骤 1 管道中空气点压力的测定 （1）原理 皮托管与压差计布置如附图3-2 所示，左图为压入式通风，右图为抽出式通风。皮托管“+”管脚接受该点的绝对全压p全，皮托管“-”管脚接受该点的绝对静压p静，压差计开口端接受同标高的大气压p0。所以1、4 压差计的读数为该点的相对静压h静；2、5 压差计为该点的动压h动；3、6 压差计的读数为相对全压h全。就相对压力而言，h全＝h静 h动；压入式通风为“+”，抽出式通风为“-”。通过本实验数据可以验证相对压力之间的关系。 附图3 —1 皮托管 4 附图3—2 皮托管与压差计的布置方法 （2）实验方法和步骤 1）将 U 型压差计和皮托管用胶皮管连接。先验证压入式通风相对压力之间关系。 2）检查无...
