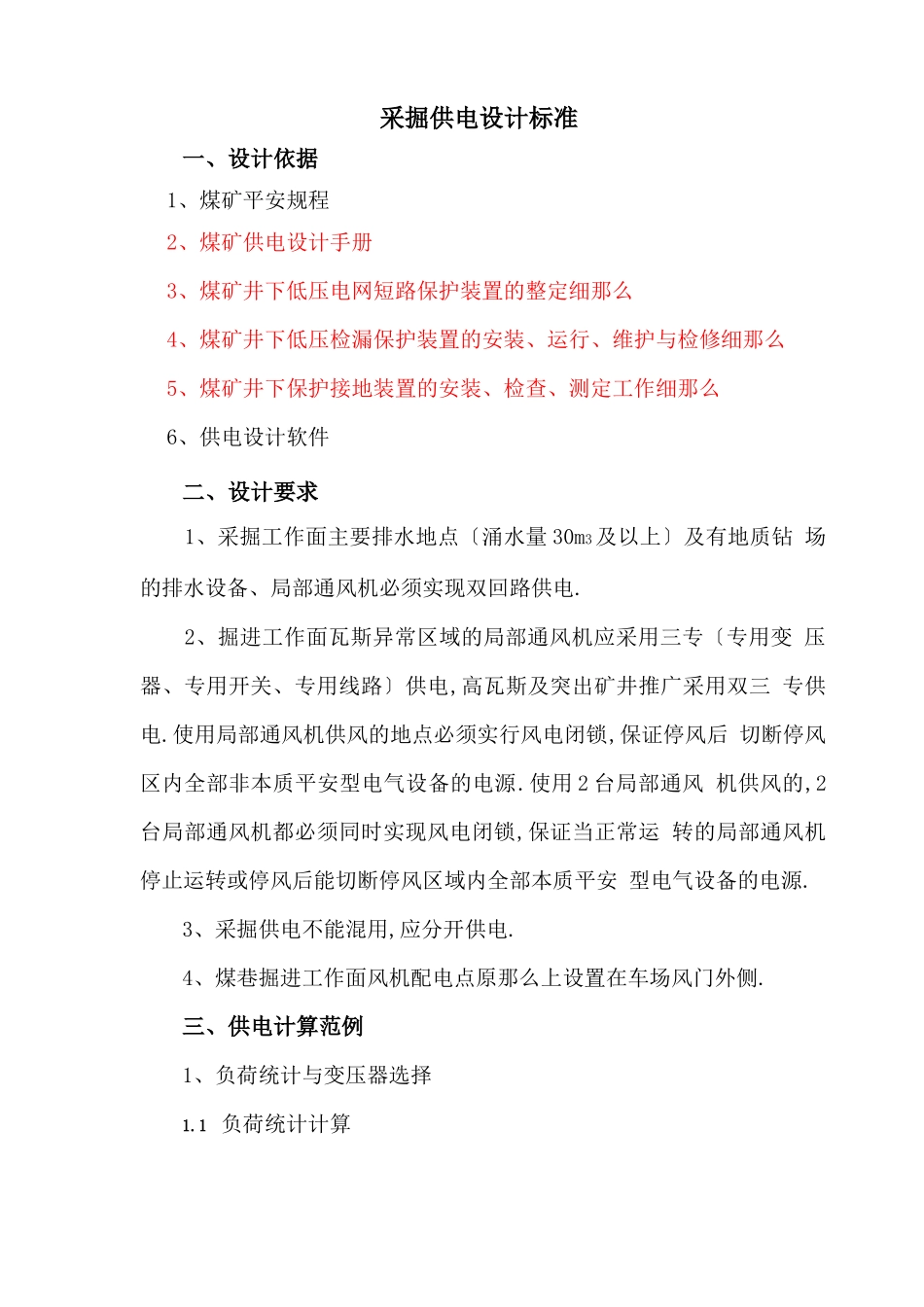

安装后可以在桌面快捷访问

采掘工作面供电设计标准规范VIP免费

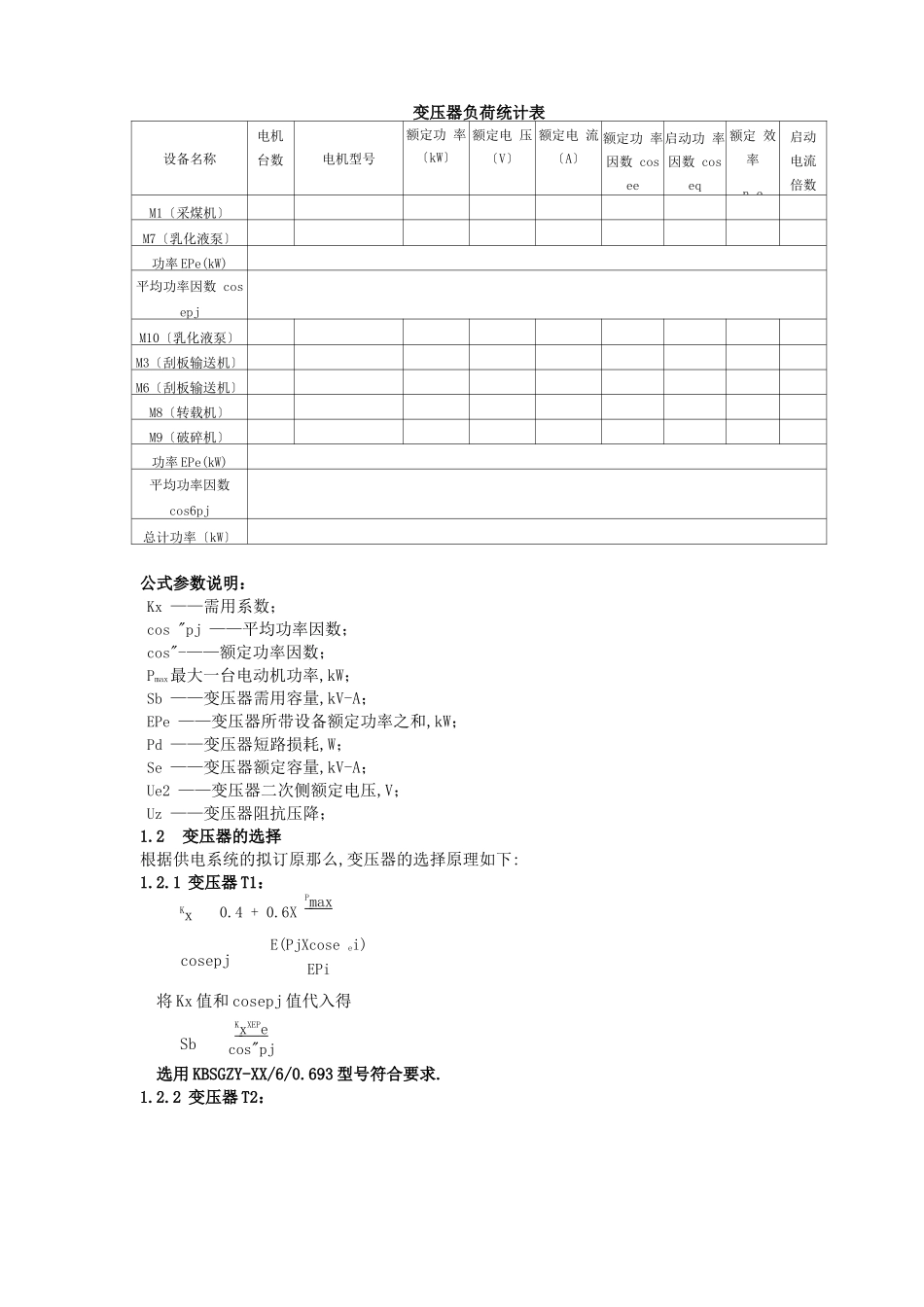

采掘工作面供电设计标准规范_第1页
1/10

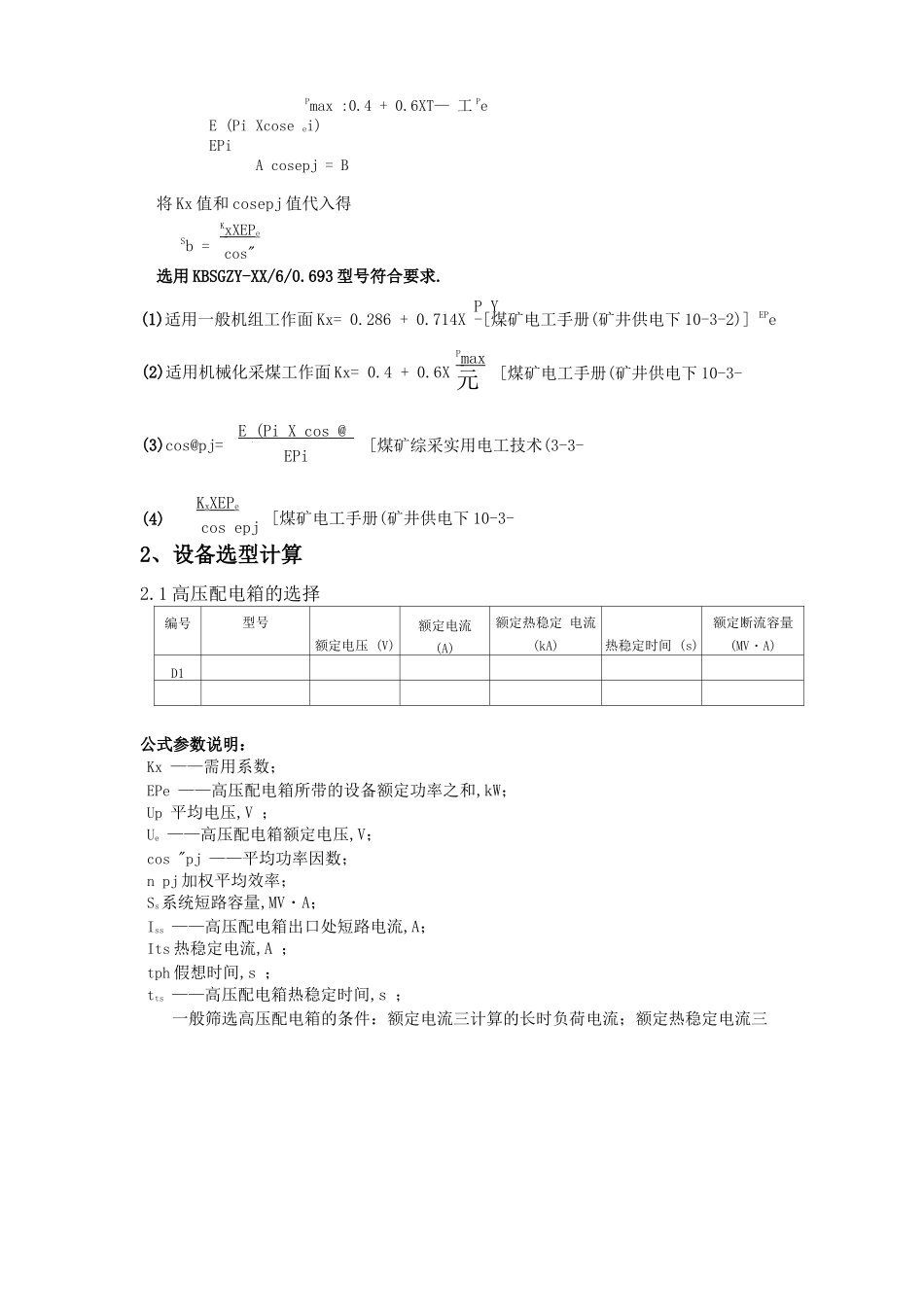

采掘工作面供电设计标准规范_第2页
2/10
采掘工作面供电设计标准规范_第3页
3/10
采掘供电设计标准一、设计依据1、煤矿平安规程2、煤矿供电设计手册3、煤矿井下低压电网短路保护装置的整定细那么4、煤矿井下低压检漏保护装置的安装、运行、维护与检修细那么5、煤矿井下保护接地装置的安装、检查、测定工作细那么6、供电设计软件二、设计要求1、采掘工作面主要排水地点〔涌水量 30m3及以上〕及有地质钻 场的排水设备、局部通风机必须实现双回路供电.2、掘进工作面瓦斯异常区域的局部通风机应采用三专〔专用变 压器、专用开关、专用线路〕供电,高瓦斯及突出矿井推广采用双三 专供电.使用局部通风机供风的地点必须实行风电闭锁,保证停风后 切断停风区内全部非本质平安型电气设备的电源.使用 2 台局部通风 机供风的,2台局部通风机都必须同时实现风电闭锁,保证当正常运 转的局部通风机停止运转或停风后能切断停风区域内全部本质平安 型电气设备的电源.3、采掘供电不能混用,应分开供电.4、煤巷掘进工作面风机配电点原那么上设置在车场风门外侧.三、供电计算范例1、负荷统计与变压器选择1.1 负荷统计计算变压器负荷统计表设备名称电机 台数电机型号额定功 率〔kW〕额定电 压〔V〕额定电 流〔A〕额定功 率因数 cosee启动功 率因数 coseq额定 效率n e启动 电流 倍数M1〔采煤机〕M7〔乳化液泵〕功率 EPe(kW)平均功率因数 cosepjM10〔乳化液泵〕M3〔刮板输送机〕M6〔刮板输送机〕M8〔转载机〕M9〔破碎机〕功率 EPe(kW)平均功率因数 cos6pj总计功率〔kW〕公式参数说明:Kx ——需用系数;cos "pj ——平均功率因数;cos"-——额定功率因数;Pmax最大一台电动机功率,kW;Sb ——变压器需用容量,kV-A;EPe ——变压器所带设备额定功率之和,kW;Pd ——变压器短路损耗,W;Se ——变压器额定容量,kV-A;Ue2 ——变压器二次侧额定电压,V;Uz ——变压器阻抗压降;1.2变压器的选择根据供电系统的拟订原那么,变压器的选择原理如下:1.2.1 变压器 T1:将 Kx 值和 cosepj 值代入得选用 KBSGZY-XX/6/0.693 型号符合要求.1.2.2 变压器 T2:Kx0.4 + 0.6XP max cosepjE(PjXcose ei)EPiSbK x XEP e cos"pjPmax :0.4 + 0.6XT— 工 PeE (Pi Xcose ei)EPiA cosepj = B将 Kx 值和 cosepj 值代入得选用 KBSGZY-XX/6/0.693 型号符合要求.P Y(1)适用一般机组工作面 Kx= 0.286 + 0.714X -[煤矿电工手册(矿井供电下 10-3-2)] EPe2、设备选型计算2.1 高压配电箱的选择编号型号额定电...
