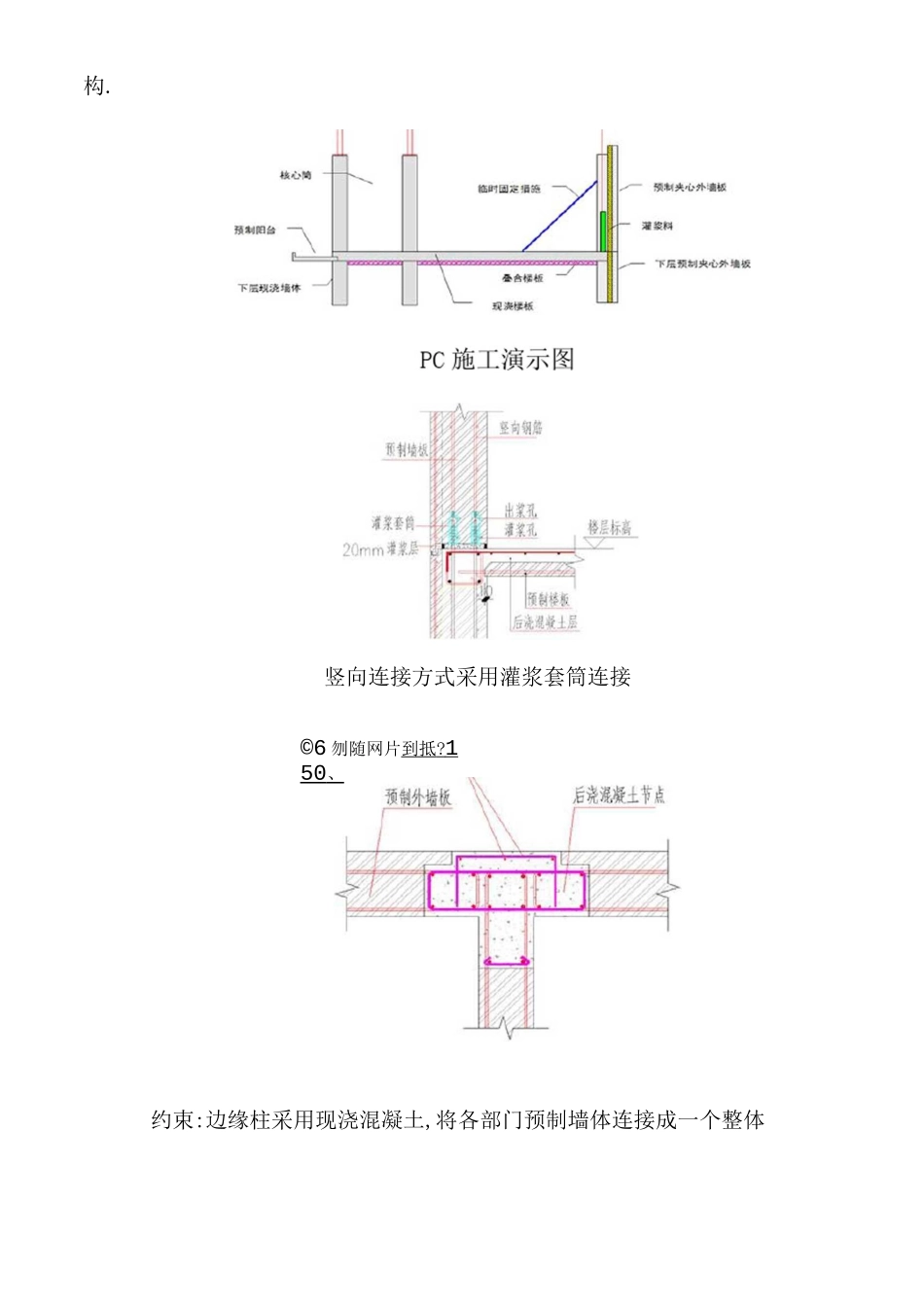

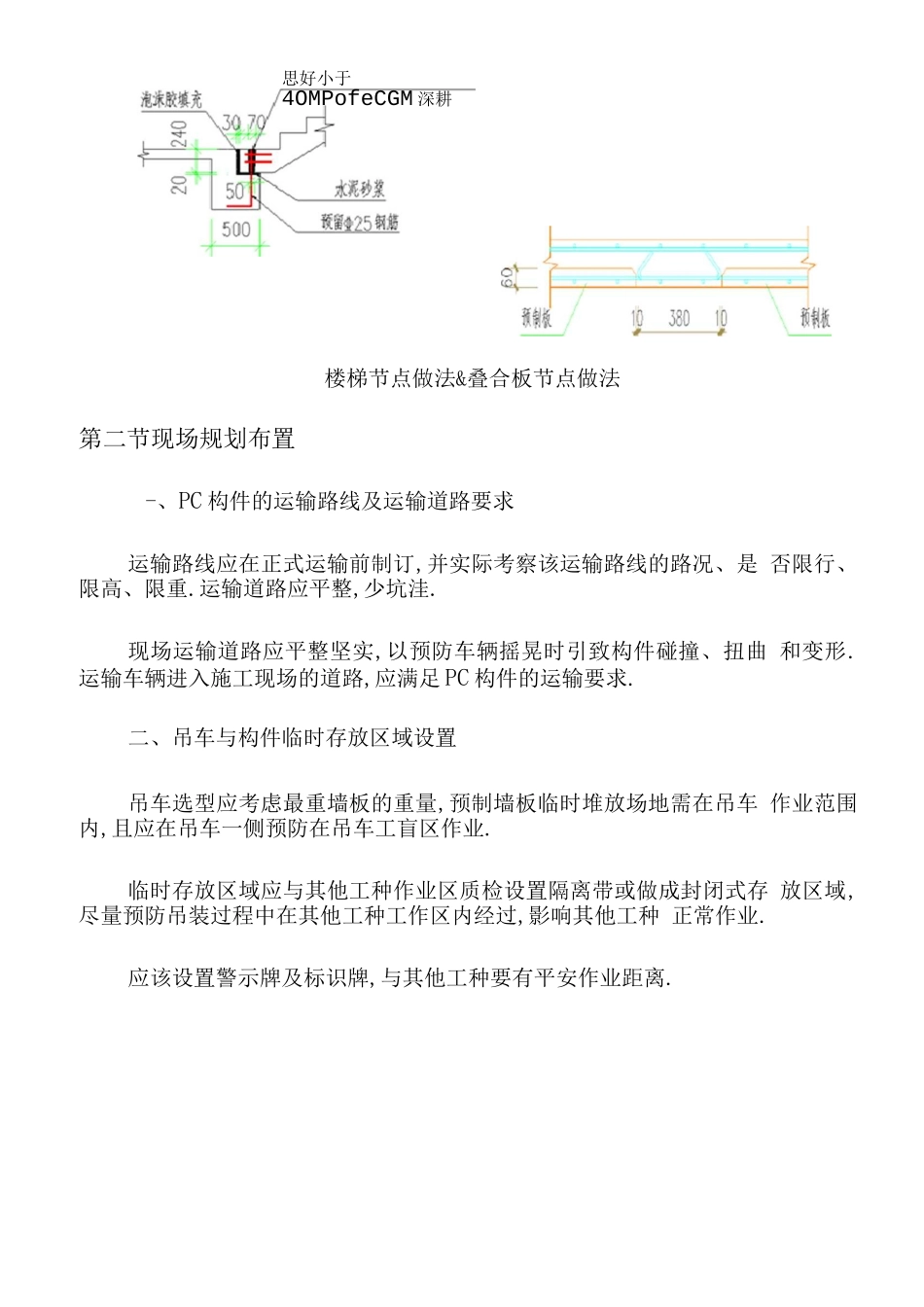

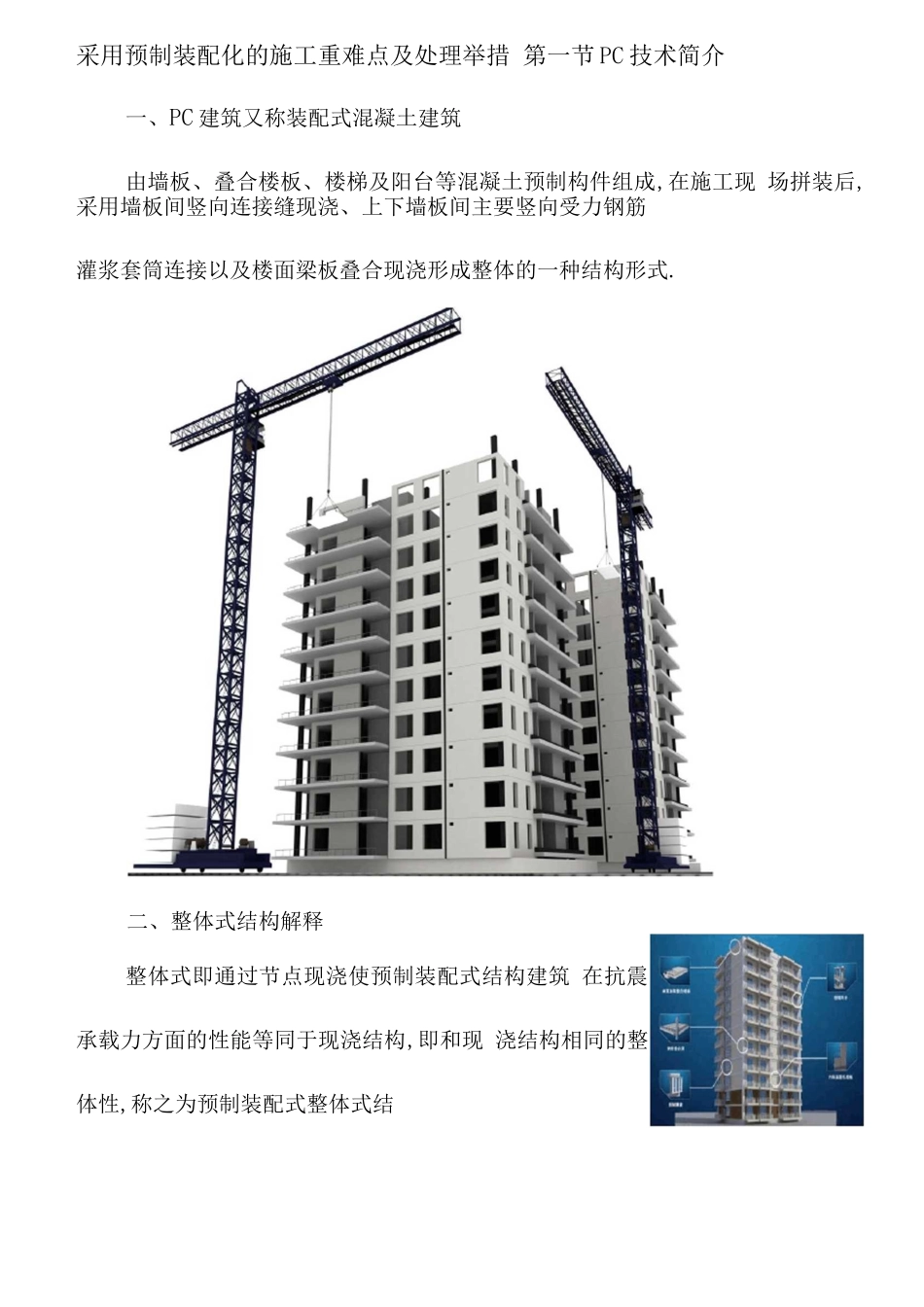

采用预制装配化的施工重难点及处理举措 第一节 PC 技术简介一、PC 建筑又称装配式混凝土建筑由墙板、叠合楼板、楼梯及阳台等混凝土预制构件组成,在施工现 场拼装后,采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋灌浆套筒连接以及楼面梁板叠合现浇形成整体的一种结构形式.整体式即通过节点现浇使预制装配式结构建筑 在抗震、承载力方面的性能等同于现浇结构,即和现 浇结构相同的整体性,称之为预制装配式整体式结二、整体式结构解释构.竖向连接方式采用灌浆套筒连接©6 刎随网片到抵 ? 1 50 、 约束:边缘柱采用现浇混凝土,将各部门预制墙体连接成一个整体楼梯节点做法&叠合板节点做法第二节现场规划布置-、PC 构件的运输路线及运输道路要求运输路线应在正式运输前制订,并实际考察该运输路线的路况、是 否限行、限高、限重.运输道路应平整,少坑洼.现场运输道路应平整坚实,以预防车辆摇晃时引致构件碰撞、扭曲 和变形.运输车辆进入施工现场的道路,应满足 PC 构件的运输要求.二、吊车与构件临时存放区域设置吊车选型应考虑最重墙板的重量,预制墙板临时堆放场地需在吊车 作业范围内,且应在吊车一侧预防在吊车工盲区作业.临时存放区域应与其他工种作业区质检设置隔离带或做成封闭式存 放区域,尽量预防吊装过程中在其他工种工作区内经过,影响其他工种 正常作业.应该设置警示牌及标识牌,与其他工种要有平安作业距离.思好小于4OMPofeCGM 深耕三、PC 构件的运输墙板运输示意图&叠合板运输示意图PC 构件运输过程中,车上应设有专用架,且需有可靠的稳定构件措 施；车辆启动应慢,车速应匀,转弯错车时要减速,并且应留意稳定构 件举措的状态,需要时在平安的情况下尽快进行加固.楼梯运输示意图&阳台板运输示意图PC 外墙板/内墙板可采用竖立方式运输,PC 叠合板、PC 阳台板、PC楼梯可采用平方方式运输.四、PC 构件的吊装平衡梁卸车前需检查墙板专用横梁吊具是否存在缺陷,是否有开裂,腐蚀 严重等问题,且需检查墙板预埋吊环是否存在起吊问 题.起吊过程中保证墙板垂直起吊,可采用吊运钢梁 均衡起吊,预防 PC 构件起吊时单点起吊引起构件变形, 并满足吊环设计时角度要求.如果采用角度起吊,对吊环、吊具额定吊载需乘以角度系数 1.4,且 如发现墙板严重偏斜及重心偏位要及时处理,预防因受力不均导致平安 事故.五、PC 构件的堆放堆放时应按吊装顺序、规格、品种、所用幢号房等分区配套堆放,不同构件堆放之间宜设宽度为 0. 8~...
