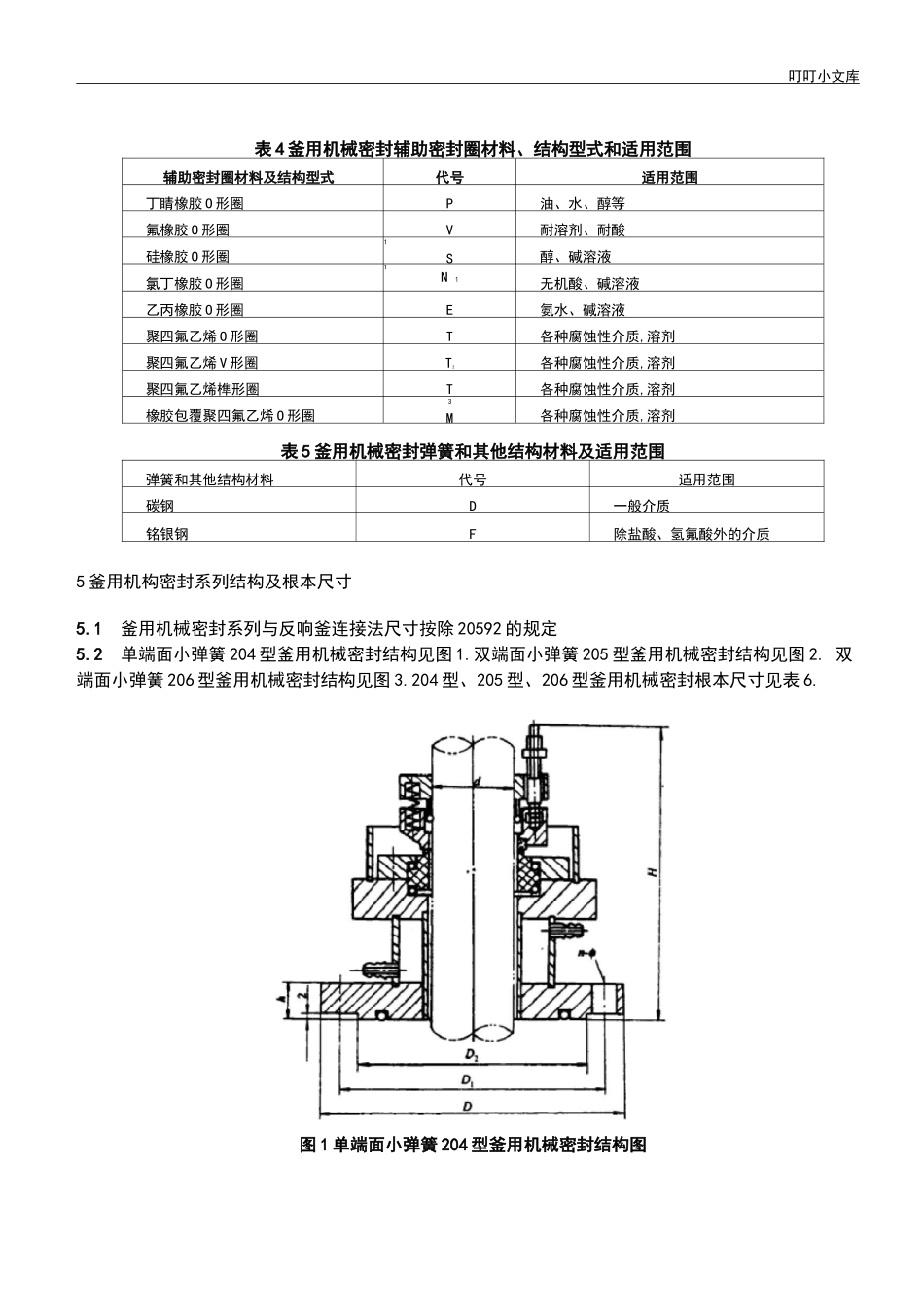

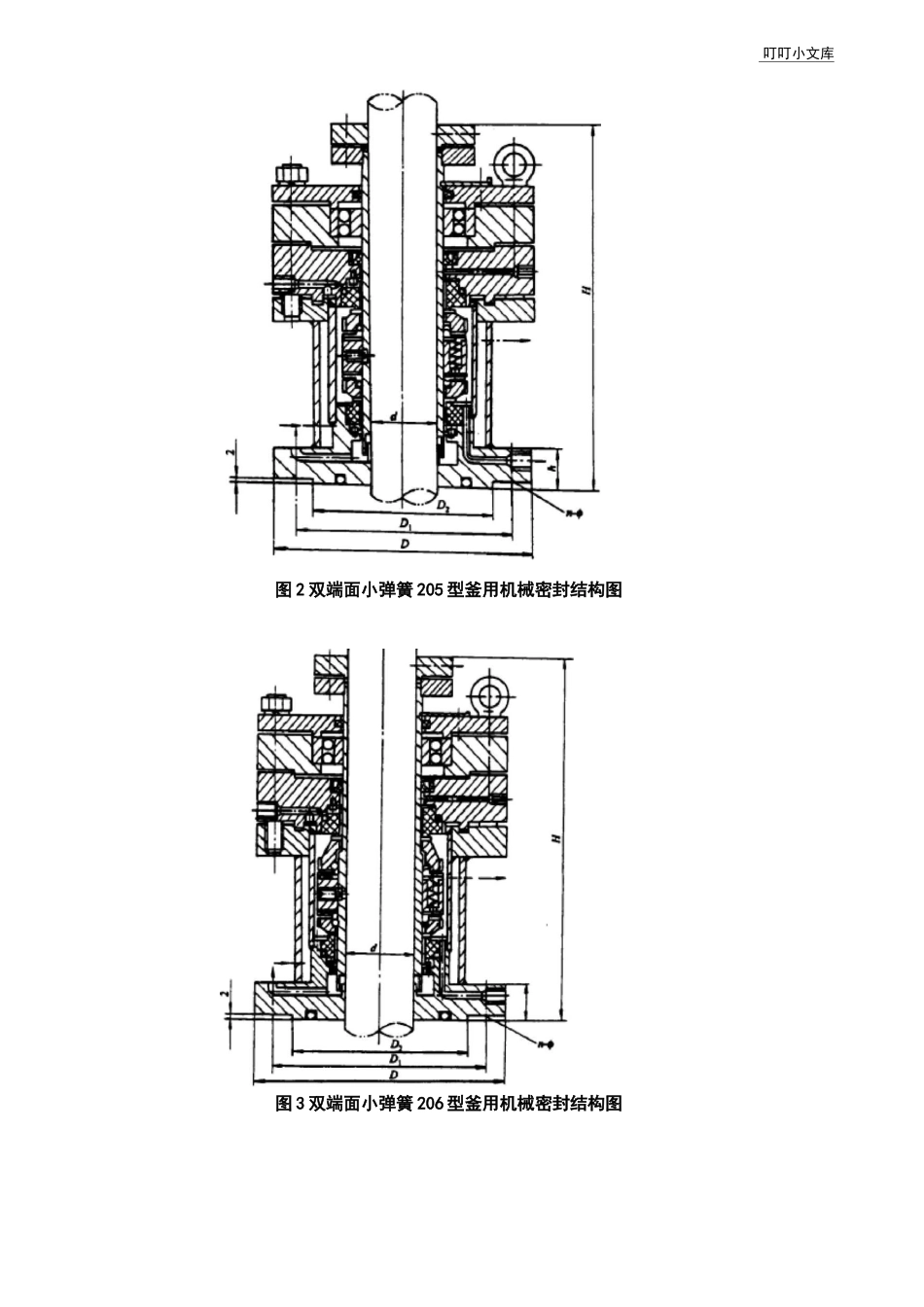

表 2 釜用机械密封适用压力、轴径、温度及转速范围系列代号压力,MPa轴径,mm温度,℃转速,m/s204W0.430〜220W350W2205W0.6206W1.6207W2.5208W6.3212W0.4222W1.63.3釜用机械密封应优先选用双端面结构型式,密封泄漏量要求不高的场合,可选用单端面结构型式.3.4搅拌轴轴径系列应符合 HG 3167 的规定.3.5当釜内介质温度不大于 80℃时,可不加密封冷却水套.4 釜用机械密封系列常用的材料及适用范围釜用机械密封系列常用材料及适用范围参考表 3、表 4 和表 5.表 3 釜用机械密封常用材料及适用范围旋转环、静止环材料代号适用范围石墨浸渍酚醛树脂Ba酸'油'除硝酸等强氧化性酸外石墨浸渍呋喃树脂Bk酸'碱'油类'除硝酸等强氧化性酸外石墨浸渍环氧树脂Bh弱酸'碱'除硝酸等强氧化性酸外石墨浸渍锑合金At盐水'轻油'乙苯'苯乙烯'溶剂等铭银钢F酸'碱' 除盐酸'氢氟酸外金属外表熔焊银基合金Ih弱酸、弱碱、醇、油、液态烃等金属外表熔焊钻基合金I g弱酸、弱碱、醇、油、液态烃等金属外表喷涂J油、乙苯、苯乙烯、溶剂、丙酮等氮化硅Q酸、碱、有机物等银硬质合金U1油、酸、碱、有机物等钻硬质合金U2油、弱酸、碱、有机物等无压烧结碳化硅O1氢氟酸、有机酸、碱、有机物等反响烧结碳化硅O2弱酸、碱、有机物等氧化铝V除氢氟酸、高浓度酸外增强〔填充玻纤〕聚四氟乙烯Yt氧化性酸、有机物等增强〔填充石墨〕聚四氟乙烯Yh酸、有机物等叮叮小文库表 4 釜用机械密封辅助密封圈材料、结构型式和适用范围辅助密封圈材料及结构型式代号适用范围丁睛橡胶 O 形圈P油、水、醇等氟橡胶 O 形圈V耐溶剂、耐酸硅橡胶 O 形圈1S醇、碱溶液氯丁橡胶 O 形圈1N 1无机酸、碱溶液乙丙橡胶 O 形圈E氨水、碱溶液聚四氟乙烯 O 形圈T各种腐蚀性介质,溶剂聚四氟乙烯 V 形圈T2各种腐蚀性介质,溶剂聚四氟乙烯榫形圈T各种腐蚀性介质,溶剂橡胶包覆聚四氟乙烯 O 形圈3M各种腐蚀性介质,溶剂表 5 釜用机械密封弹簧和其他结构材料及适用范围弹簧和其他结构材料代号适用范围碳钢D一般介质铭银钢F除盐酸、氢氟酸外的介质5 釜用机构密封系列结构及根本尺寸5.1釜用机械密封系列与反响釜连接法尺寸按除 20592 的规定5.2单端面小弹簧 204 型釜用机械密封结构见图 1.双端面小弹簧 205 型釜用机械密封结构见图 2. 双端面小弹簧 206 型釜用机械密封结构见图 3.204 型、205 型、206 型釜用机械密封根本尺寸见表 6.图 1 单端面小弹簧 204 型釜用机械密封结构图叮叮...
