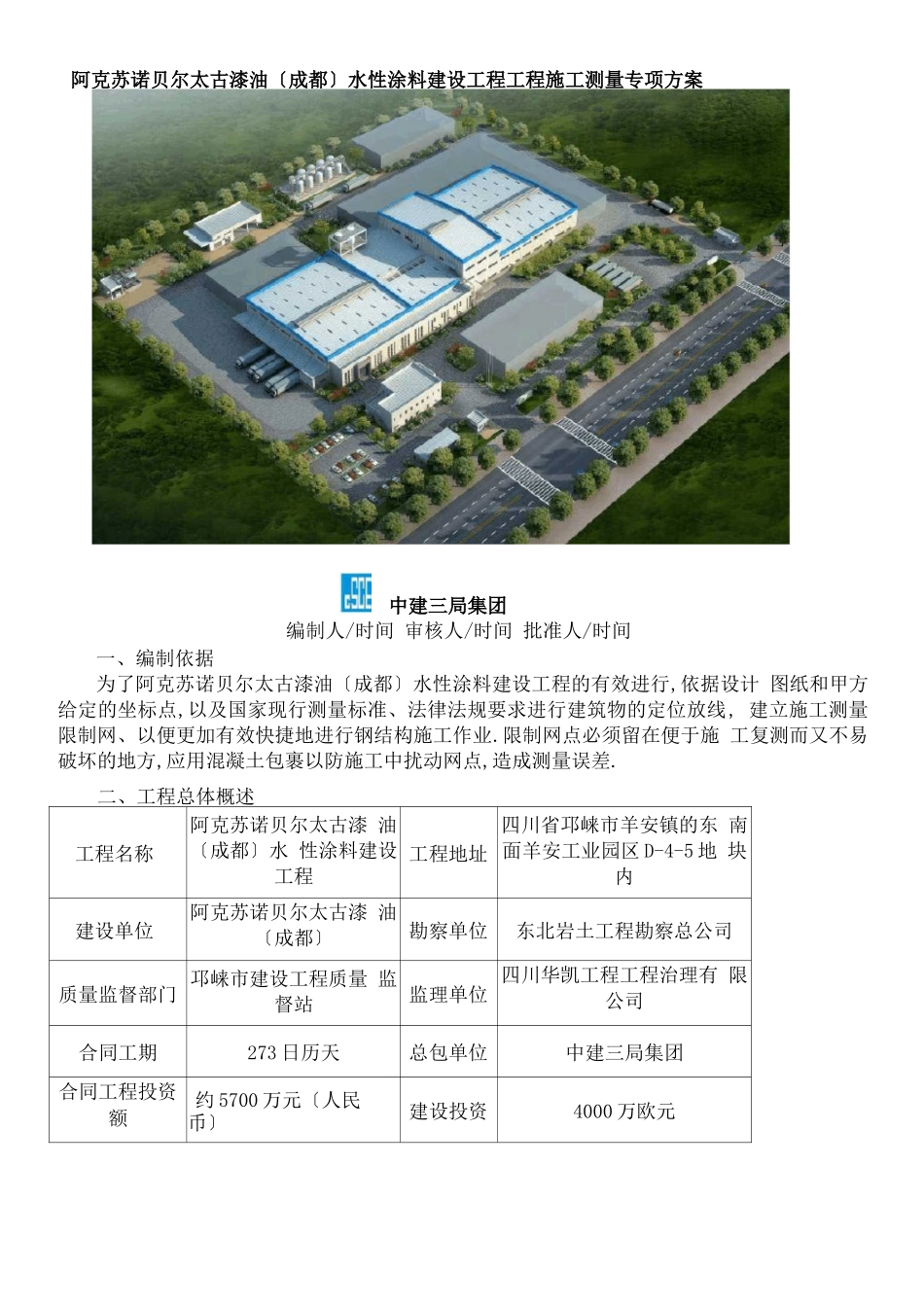

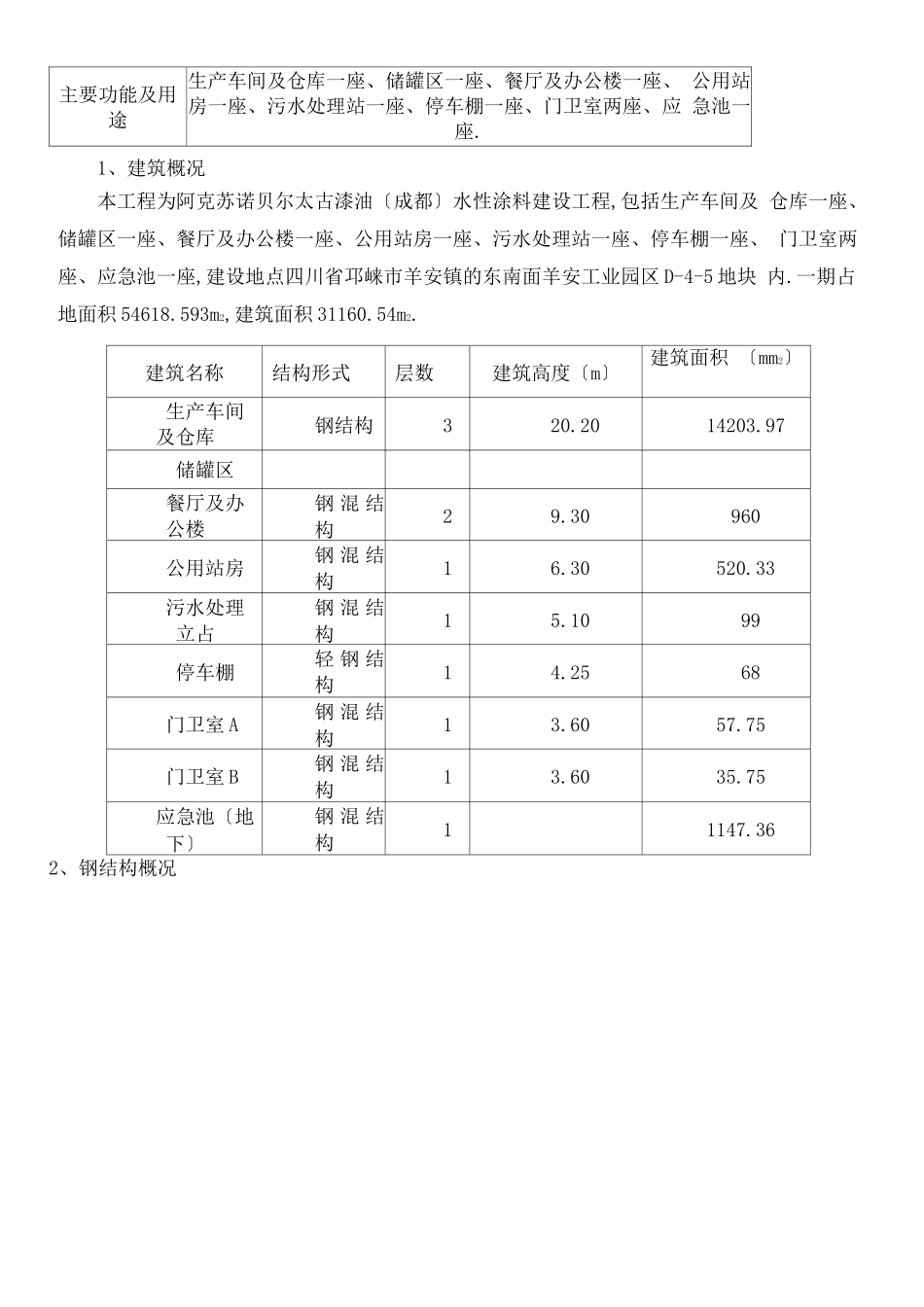

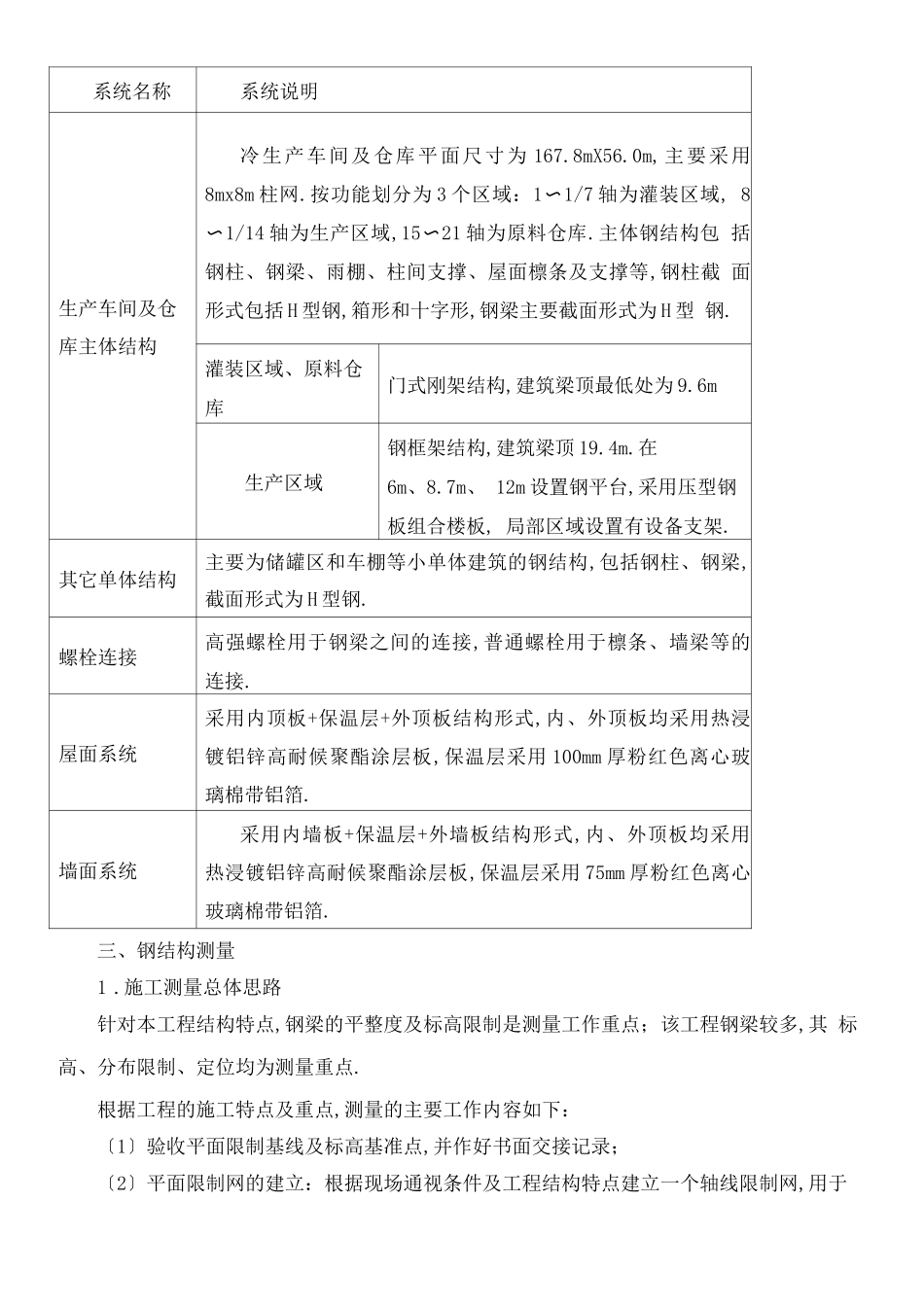

阿克苏诺贝尔太古漆油〔成都〕水性涂料建设工程工程施工测量专项方案编制人/时间 审核人/时间 批准人/时间一、编制依据为了阿克苏诺贝尔太古漆油〔成都〕水性涂料建设工程的有效进行,依据设计 图纸和甲方给定的坐标点,以及国家现行测量标准、法律法规要求进行建筑物的定位放线, 建立施工测量限制网、以便更加有效快捷地进行钢结构施工作业.限制网点必须留在便于施 工复测而又不易破坏的地方,应用混凝土包裹以防施工中扰动网点,造成测量误差.二、工程总体概述工程名称阿克苏诺贝尔太古漆 油〔成都〕水 性涂料建设工程工程地址四川省邛崃市羊安镇的东 南面羊安工业园区 D-4-5 地 块内建设单位阿克苏诺贝尔太古漆 油〔成都〕勘察单位东北岩土工程勘察总公司质量监督部门邛崃市建设工程质量 监督站监理单位四川华凯工程工程治理有 限公司合同工期273 日历天总包单位中建三局集团合同工程投资 额约 5700 万元〔人民币〕建设投资4000 万欧元中建三局集团主要功能及用 途生产车间及仓库一座、储罐区一座、餐厅及办公楼一座、 公用站房一座、污水处理站一座、停车棚一座、门卫室两座、应 急池一座.1、建筑概况本工程为阿克苏诺贝尔太古漆油〔成都〕水性涂料建设工程,包括生产车间及 仓库一座、储罐区一座、餐厅及办公楼一座、公用站房一座、污水处理站一座、停车棚一座、 门卫室两座、应急池一座,建设地点四川省邛崃市羊安镇的东南面羊安工业园区 D-4-5 地块 内.一期占地面积 54618.593m2,建筑面积 31160.54m2.建筑名称结构形式层数建筑高度〔m〕建筑面积 〔mm2〕生产车间 及仓库钢结构320.2014203.97储罐区餐厅及办 公楼钢 混 结 构29.30960公用站房钢 混 结 构16.30520.33污水处理 立占钢 混 结 构15.1099停车棚轻 钢 结 构14.2568门卫室 A钢 混 结 构13.6057.75门卫室 B钢 混 结 构13.6035.75应急池〔地 下〕钢 混 结 构11147.362、钢结构概况系统名称系统说明生产车间及仓库主体结构冷生产车间及仓库平面尺寸为 167.8mX56.0m,主要采用 8mx8m 柱网.按功能划分为 3 个区域：1〜1/7 轴为灌装区域, 8〜1/14 轴为生产区域,15〜21 轴为原料仓库.主体钢结构包 括钢柱、钢梁、雨棚、柱间支撑、屋面檩条及支撑等,钢柱截 面形式包括 H 型钢,箱形和十字形,钢梁主要截面形式为 H 型 钢.灌装区域、原料仓 库门式刚架结构,建筑梁顶最低处为 9.6m生产区域钢框架结构,建筑梁顶 19.4m.在6m...
