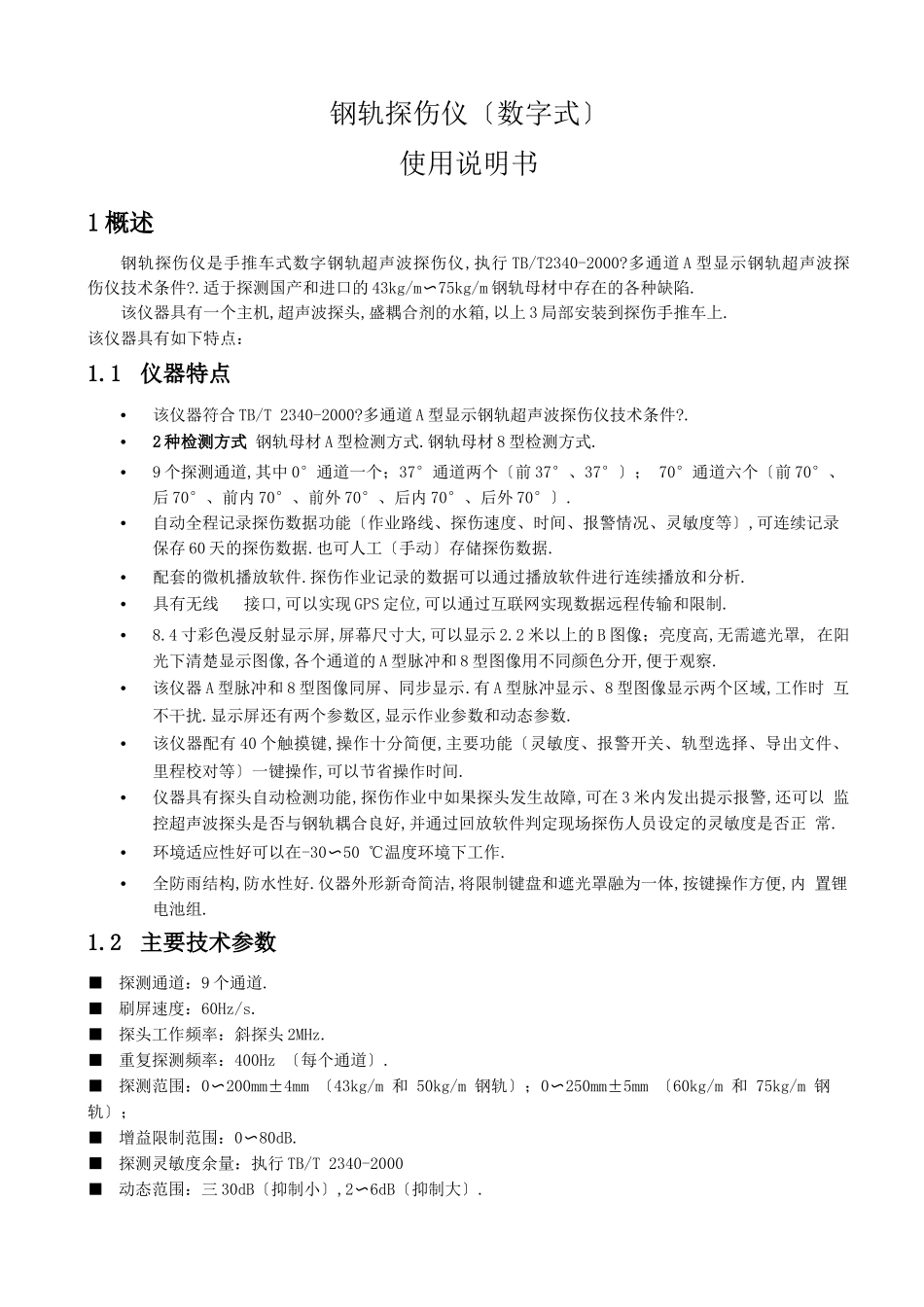

钢轨探伤仪〔数字式〕使用说明书1 概述钢轨探伤仪是手推车式数字钢轨超声波探伤仪,执行 TB/T2340-2000?多通道 A 型显示钢轨超声波探 伤仪技术条件?.适于探测国产和进口的 43kg/m〜75kg/m 钢轨母材中存在的各种缺陷.该仪器具有一个主机,超声波探头,盛耦合剂的水箱,以上 3 局部安装到探伤手推车上.该仪器具有如下特点：1.1仪器特点•该仪器符合 TB/T 2340-2000?多通道 A 型显示钢轨超声波探伤仪技术条件?.•2 种检测方式 钢轨母材 A 型检测方式.钢轨母材 8 型检测方式.•9 个探测通道,其中 0°通道一个；37°通道两个〔前 37°、37°〕； 70°通道六个〔前 70°、 后 70°、前内 70°、前外 70°、后内 70°、后外 70°〕.•自动全程记录探伤数据功能〔作业路线、探伤速度、时间、报警情况、灵敏度等〕,可连续记录 保存 60 天的探伤数据.也可人工〔手动〕存储探伤数据.•配套的微机播放软件.探伤作业记录的数据可以通过播放软件进行连续播放和分析.•具有无线 接口,可以实现 GPS 定位,可以通过互联网实现数据远程传输和限制.•8.4 寸彩色漫反射显示屏,屏幕尺寸大,可以显示 2.2 米以上的 B 图像；亮度高,无需遮光罩, 在阳光下清楚显示图像,各个通道的 A 型脉冲和 8 型图像用不同颜色分开,便于观察.•该仪器 A 型脉冲和 8 型图像同屏、同步显示.有 A 型脉冲显示、8 型图像显示两个区域,工作时 互不干扰.显示屏还有两个参数区,显示作业参数和动态参数.•该仪器配有 40 个触摸键,操作十分简便,主要功能〔灵敏度、报警开关、轨型选择、导出文件、 里程校对等〕一键操作,可以节省操作时间.•仪器具有探头自动检测功能,探伤作业中如果探头发生故障,可在 3 米内发出提示报警,还可以 监控超声波探头是否与钢轨耦合良好,并通过回放软件判定现场探伤人员设定的灵敏度是否正 常.•环境适应性好可以在-30〜50 ℃温度环境下工作.•全防雨结构,防水性好.仪器外形新奇简洁,将限制键盘和遮光罩融为一体,按键操作方便,内 置锂电池组.1.2主要技术参数■探测通道：9 个通道.■刷屏速度：60Hz/s.■探头工作频率：斜探头 2MHz.■重复探测频率：400Hz 〔每个通道〕.■探测范围：0〜200mm±4mm 〔43kg/m 和 50kg/m 钢轨〕；0〜250mm±5mm 〔60kg/m 和 75kg/m 钢轨〕；■增益限制范围：0〜80dB.■探测灵敏度余量：执行 TB/T 2340-2000■动态范围：三 30dB〔抑制小〕,2〜6dB〔抑制大〕.■水平线...
