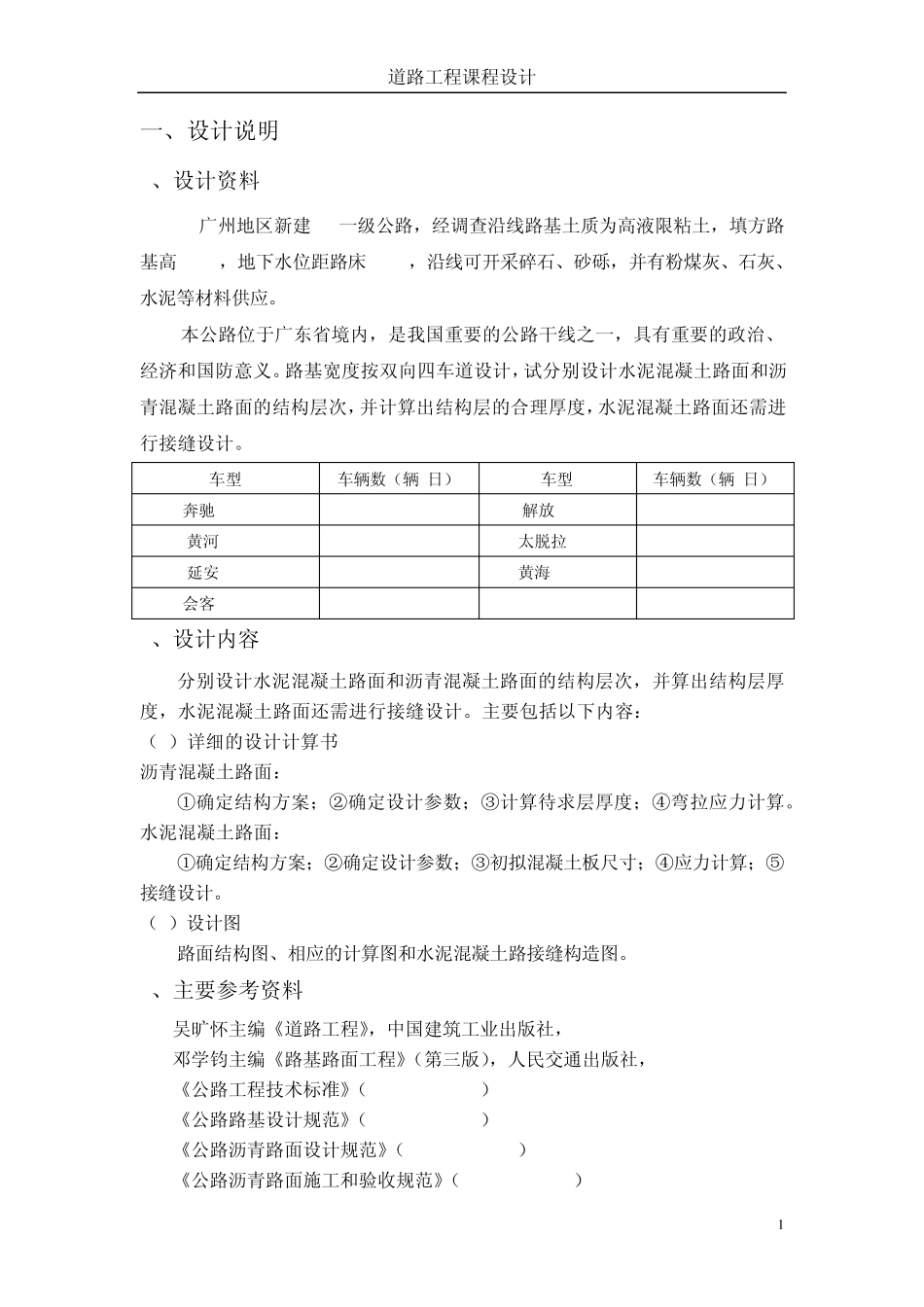

道路工程课程设计 1 一、设计说明 1、设计资料 广州地区新建 XX一级公路，经调查沿线路基土质为高液限粘土，填方路基高 1.2m，地下水位距路床 1.6m，沿线可开采碎石、砂砾，并有粉煤灰、石灰、水泥等材料供应。 本公路位于广东省境内，是我国重要的公路干线之一，具有重要的政治、经济和国防意义。路基宽度按双向四车道设计，试分别设计水泥混凝土路面和沥青混凝土路面的结构层次，并计算出结构层的合理厚度，水泥混凝土路面还需进行接缝设计。 车型 车辆数（辆/日） 车型 车辆数（辆/日） 奔驰 LPK709 1500 解放 CA15 920 黄河 JN150 510 太脱拉 111 800 延安SX161 650 黄海DD690 530 会客JT692A 800 2、设计内容 分别设计水泥混凝土路面和沥青混凝土路面的结构层次，并算出结构层厚度，水泥混凝土路面还需进行接缝设计。主要包括以下内容： （1）详细的设计计算书 沥青混凝土路面： ①确定结构方案；②确定设计参数；③计算待求层厚度；④弯拉应力计算。 水泥混凝土路面： ①确定结构方案；②确定设计参数；③初拟混凝土板尺寸；④应力计算；⑤接缝设计。 （2）设计图 路面结构图、相应的计算图和水泥混凝土路接缝构造图。 3、主要参考资料 1. 吴旷怀主编《道路工程》，中国建筑工业出版社，2008 2. 邓学钧主编《路基路面工程》（第三版），人民交通出版社，2008 3. 《公路工程技术标准》（JTG B01 2003） 4. 《公路路基设计规范》（JTG D30 2004） 5. 《公路沥青路面设计规范》（JTG D50 2006） 6. 《公路沥青路面施工和验收规范》（JTG F40 2004） 道路工程课程设计 2 7. 《公路水泥混凝土路面设计规范》（JTG D40 2002） 8. 《公路水泥混凝土路面施工技术规范》（JTG F30 2003） 二、 沥青路面设计 1.交通分析 序号 车型 前轴重（kN） 后轴重（kN） 后轴数 后轴轮组数 后轴距(m) 车辆数（辆/日） 1 奔驰LPK709 22.00 44.00 1 2 0 1500 2 解放CA15 20.97 70.38 1 2 0 920 3 黄河JN150 49.00 101.60 1 2 0 510 4 太脱拉111 38.70 74.00 2 2 2 800 5 延安SX161 54.64 91.25 2 2 2 650 6 黄海DD690 56.00 104.00 2 2 4 530 7 会客JT692A 28.40 67.70 2 2 4 800 1.1 以设计弯沉值为指标及沥青层层底拉应力验算时，换算为标准轴P的当量轴次N ①奔驰LPK709 kiiippnCCN13 5.421)( 4 2.5 51...
