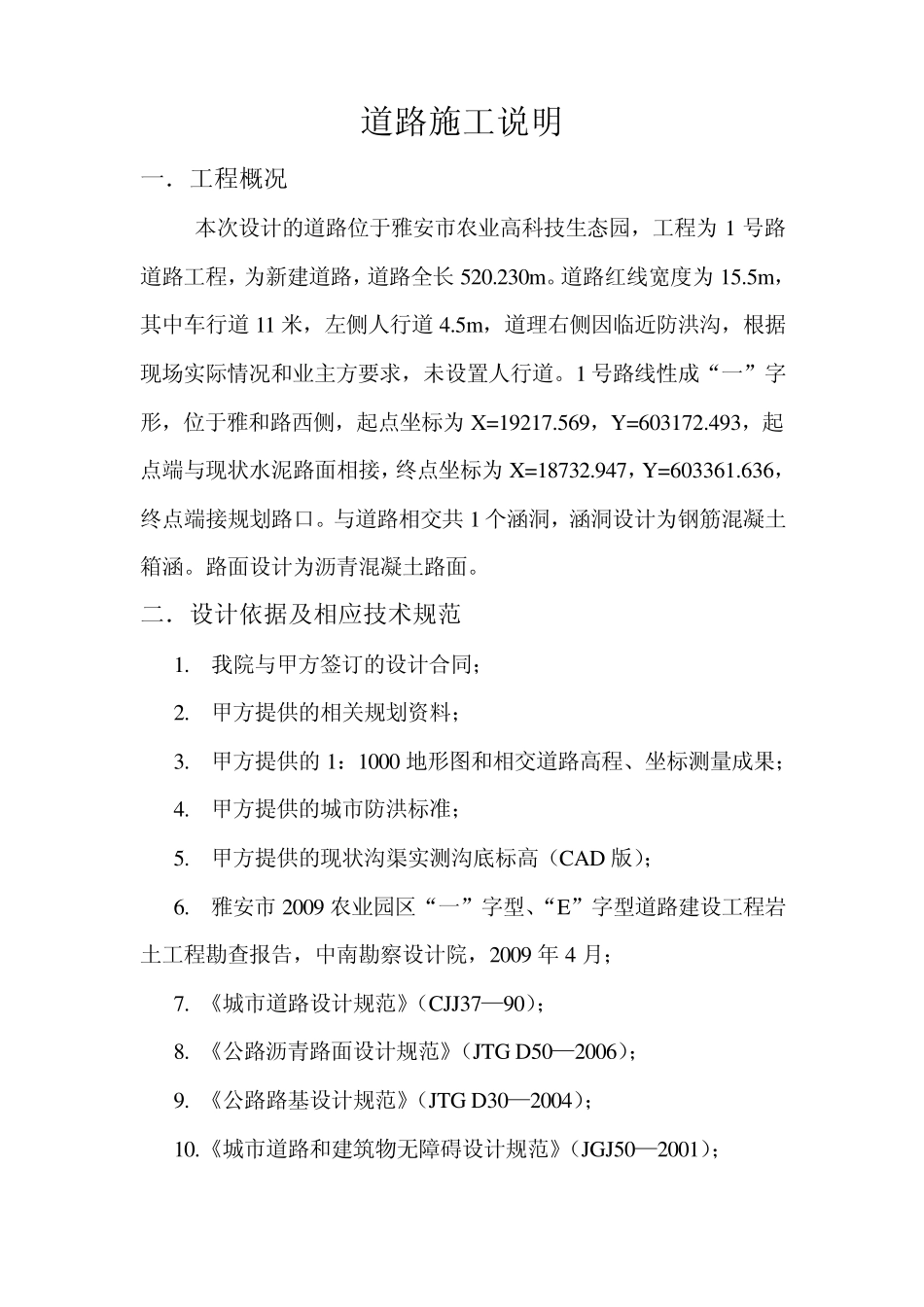

道路施工说明 一．工程概况 本次设计的道路位于雅安市农业高科技生态园，工程为 1 号路道路工程，为新建道路，道路全长 520.230m。道路红线宽度为 15.5m，其中车行道 11 米，左侧人行道 4.5m，道理右侧因临近防洪沟，根据现场实际情况和业主方要求，未设置人行道。1 号路线性成“一”字形，位于雅和路西侧，起点坐标为 X=19217.569，Y=603172.493，起点端与现状水泥路面相接，终点坐标为 X=18732.947，Y=603361.636，终点端接规划路口。与道路相交共 1 个涵洞，涵洞设计为钢筋混凝土箱涵。路面设计为沥青混凝土路面。 二．设计依据及相应技术规范 1. 我院与甲方签订的设计合同； 2. 甲方提供的相关规划资料； 3. 甲方提供的 1：1000 地形图和相交道路高程、坐标测量成果； 4. 甲方提供的城市防洪标准； 5. 甲方提供的现状沟渠实测沟底标高（CAD 版）； 6. 雅安市 2009 农业园区“一”字型、“E”字型道路建设工程岩土工程勘查报告，中南勘察设计院，2009 年4 月； 7. 《城市道路设计规范》（CJJ37—90）； 8. 《公路沥青路面设计规范》（JTG D50—2006）； 9. 《公路路基设计规范》（JTG D30—2004）； 10.《城市道路和建筑物无障碍设计规范》（JGJ50—2001）； 11.《公路沥青路面施工技术规范》（JTG F40—2004）； 12.《公路路面基层施工技术规范》（JTJ034—2000）; 13.《室外排水设计规范》（GB 50014—2006）； 14.《城镇道路工程施工与验收规范》（CJJ1—2008） 三．主要技术标准 1. 主要技术标准表 表 1 路名 道路等级 设计车速（km /h） 最大纵坡 最小纵坡 竖曲线（个） 竖 曲线 半径（m ） 平曲线（个） 涵洞（个） 1 号路 城 市道 路III 级次干路 30 0.357% 0% 1 8000 1 1 2. 设计使用年限：15a 3. 计算荷载：BZZ—100 4. 涵洞设计车辆荷载：公路II 级 5. 交通等级：中型交通 6. 抗震等级：抗震设防烈度 7 度，设计地震分组第二组，设计地震基本加速值 0.10g。 四．地质概况 本次拟建道路工程位于雅安市城区东南，属青衣江右岸I 级阶地，场区现主要为耕地，地形较开阔、平坦，总体地形起伏不大。根据“中华人民共和国公路自然区划图”的划分，本区属“西南潮暖区”中的“雅安、乐山过湿副区”。在勘察揭露范围内，场地土层具上细下粗二元结构。场地内地层主要为第四系人工种植土层（δ 4m1）及第四系河流冲、冲洪积层（δ 4a1+p1）...
