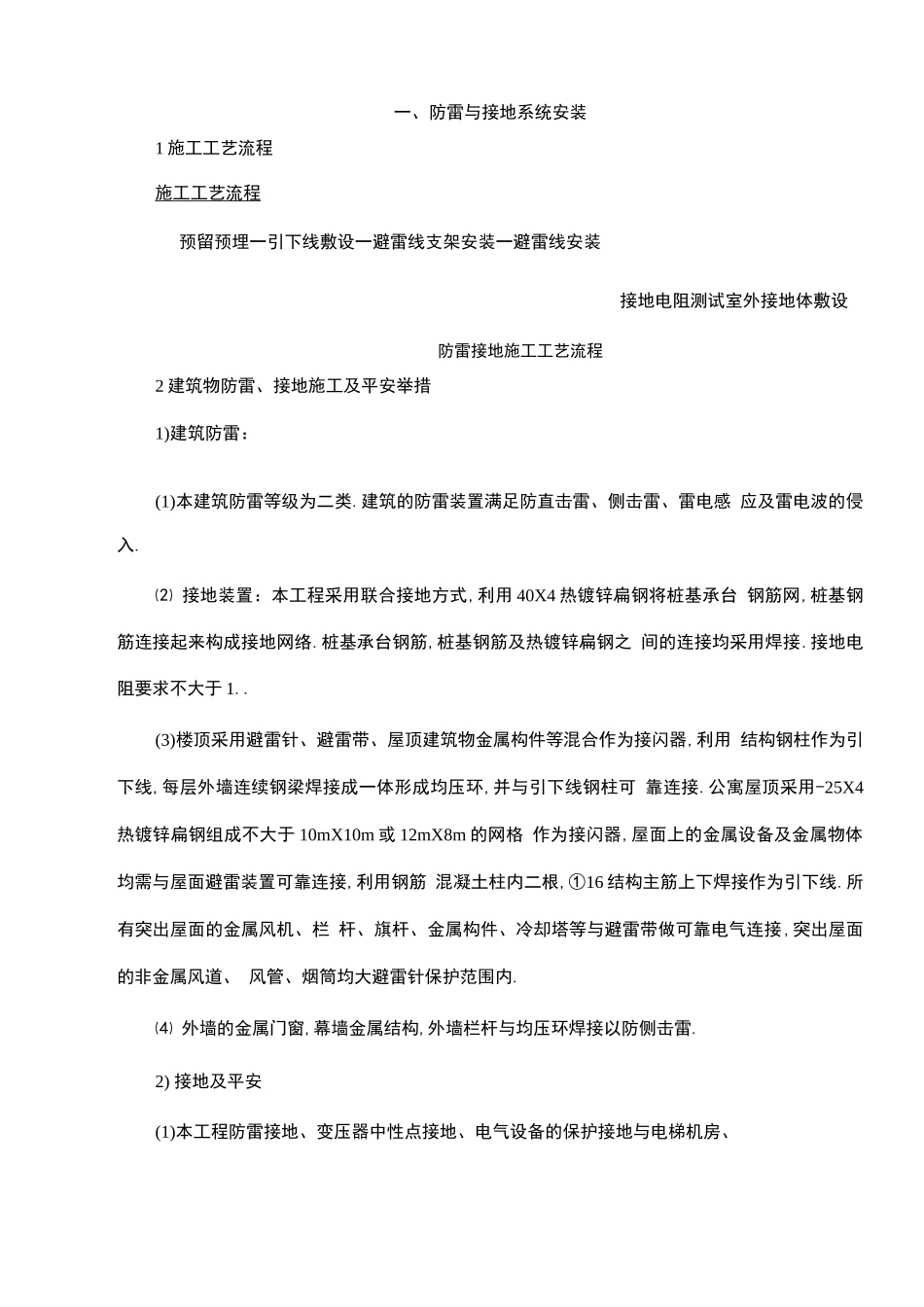

一、防雷与接地系统安装1 施工工艺流程施工工艺流程预留预埋一引下线敷设一避雷线支架安装一避雷线安装接地电阻测试室外接地体敷设防雷接地施工工艺流程2 建筑物防雷、接地施工及平安举措1)建筑防雷：(1)本建筑防雷等级为二类.建筑的防雷装置满足防直击雷、侧击雷、雷电感 应及雷电波的侵入.⑵ 接地装置：本工程采用联合接地方式,利用 40X4 热镀锌扁钢将桩基承台 钢筋网,桩基钢筋连接起来构成接地网络.桩基承台钢筋,桩基钢筋及热镀锌扁钢之 间的连接均采用焊接.接地电阻要求不大于 1..(3)楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器,利用 结构钢柱作为引下线,每层外墙连续钢梁焊接成一体形成均压环,并与引下线钢柱可 靠连接.公寓屋顶采用-25X4热镀锌扁钢组成不大于 10mX10m 或 12mX8m 的网格 作为接闪器,屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接,利用钢筋 混凝土柱内二根,①16 结构主筋上下焊接作为引下线.所有突出屋面的金属风机、栏 杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接,突出屋面的非金属风道、 风管、烟筒均大避雷针保护范围内.⑷ 外墙的金属门窗,幕墙金属结构,外墙栏杆与均压环焊接以防侧击雷.2) 接地及平安(1)本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防限制室、通讯机房、计算机房等的接地共用统一接地体,要求接地电阻不大于 1 .,实测不满足要求时,增设人工接地.⑵ 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接,电梯轨 道下端就近与接地装置连接,建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近 与接地装置连接.⑶ 所有强、弱电竖井内均垂直敷设一条 40X4 镀锌扁钢,其下端与根底接地网 连接.⑷ 本工程采用总等电位联结,其与建筑物内保护干线、设备进线总管、金属构 件联结,卫生间、淋浴间采用局部等电位联结,所有局部等电位接线盒采用BV-1*4mm2 导线在地面内或墙内穿管暗敷,与卫生间内给排水管、金属浴盆、金属 采暖管以及建筑物内钢筋网等可靠等电位局部连接.⑸ 所有电缆桥架内均需敷设一条不小于 40x4 热镀锌扁钢作为电缆桥架接地 用,所有线槽内均需敷设一根不小于 1x16 的裸铜线作为线槽接地用.3)安装技术要求(1)避雷接地系统所用的材料全部采用热镀锌制品,操作时应注意保护镀锌层；⑵ 避雷接地系统的连接采用焊接；⑶ 采用搭接焊时,焊接长度应符合以下要求：① 镀锌扁钢不下于其宽度的 2 倍...
