编码解码芯片 PT2262/PT2272芯片原理简介： PT2262/2272是台湾普城公司生产的一种 CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有 12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供 531441地址码,PT2262最多可有 6位(D0-D5)数据端管脚,设定的地址码和数据码从 17脚串行输出，可用于无线遥控发射电路
编码芯片 PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片 PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射

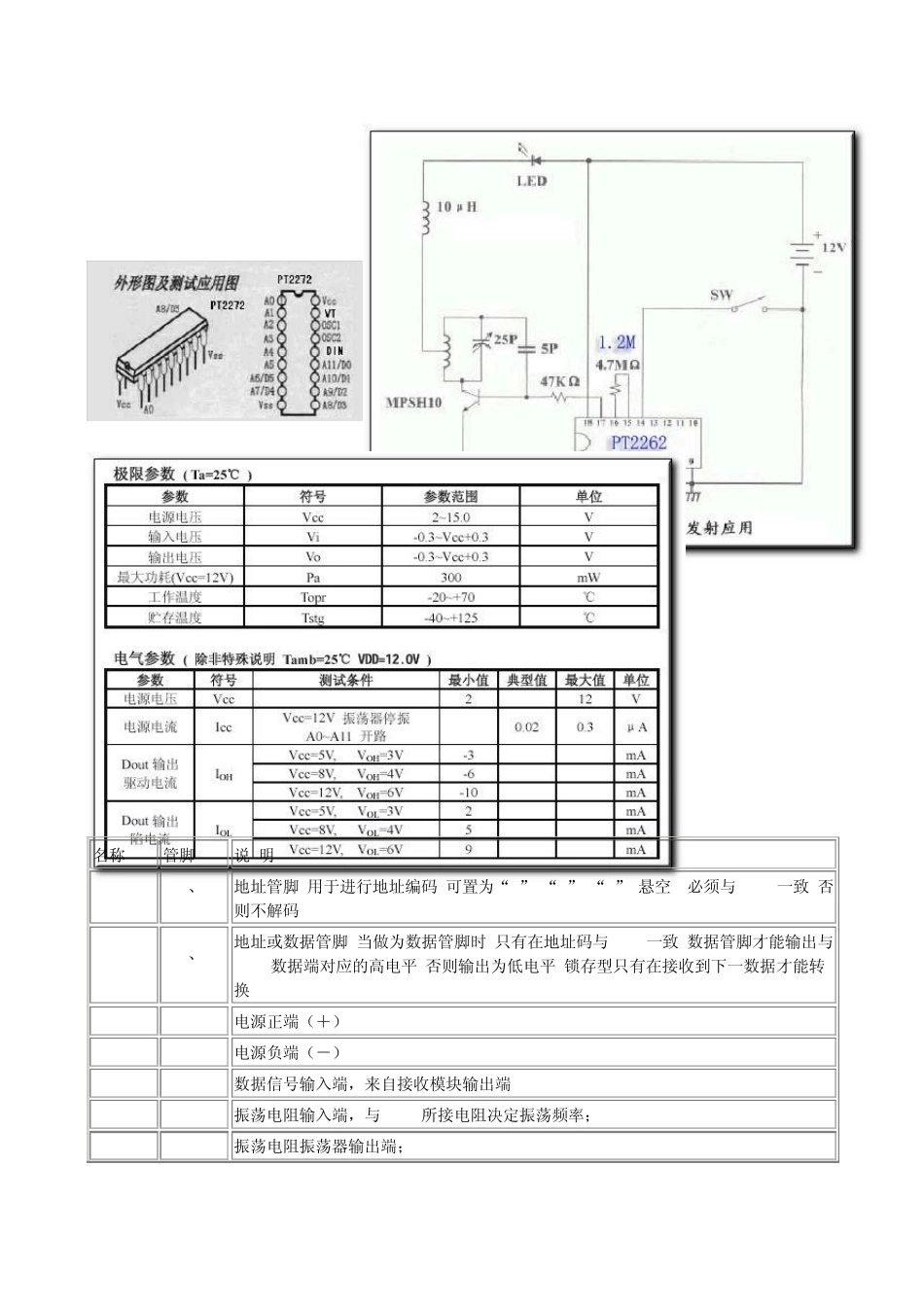

当发射机没有按键按下时，PT2262不接通电源，其 17脚为低电平，所以 315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当 17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当 17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于 PT2262的 17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为 100％的调幅
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2
6～15v ，数据最多可达6位，地址码最多可达531441种
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控
名称 管脚 说 明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空), D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉 Vcc 18 电源正端（＋） Vss 9 电源负端（－） TE 14
