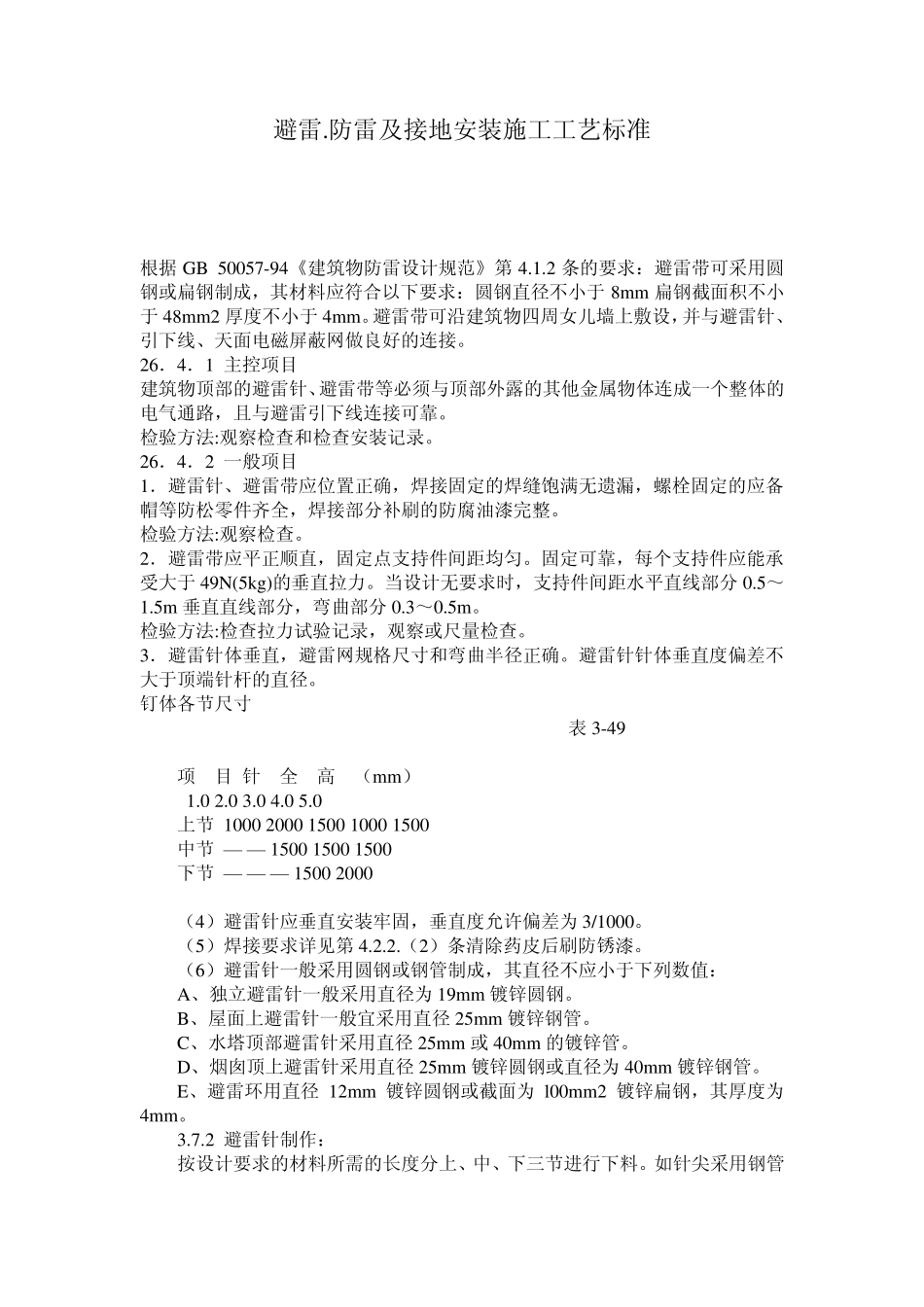

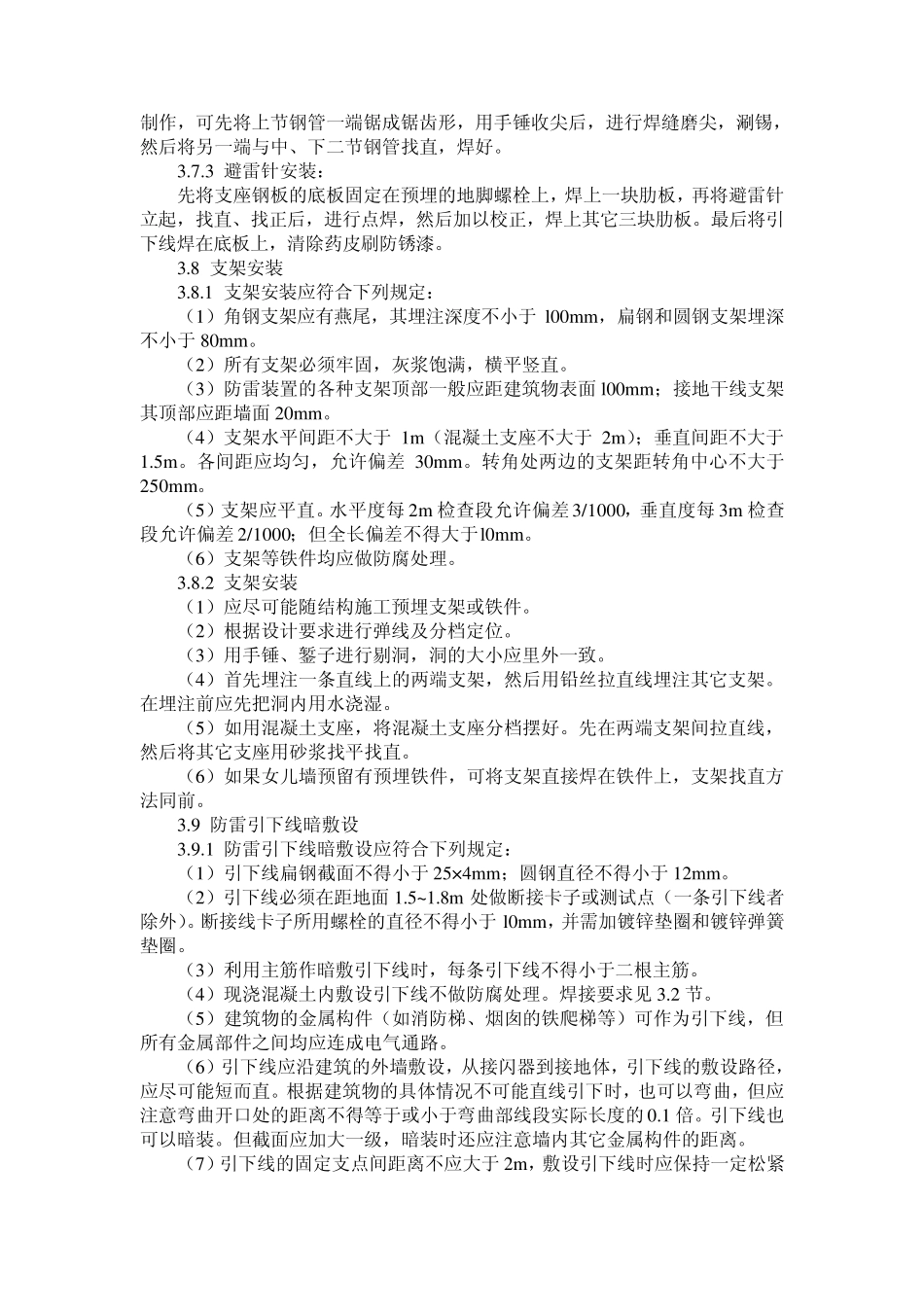

避雷.防雷及接地安装施工工艺标准 根据GB 50057-94《建筑物防雷设计规范》第4.1.2 条的要求：避雷带可采用圆钢或扁钢制成，其材料应符合以下要求：圆钢直径不小于8m m 扁钢截面积不小于48m m 2 厚度不小于4m m 。避雷带可沿建筑物四周女儿墙上敷设，并与避雷针、引下线、天面电磁屏蔽网做良好的连接。 26．4．1 主控项目 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。 检验方法:观察检查和检查安装记录。 26．4．2 一般项目 1．避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。 检验方法:观察检查。 2．避雷带应平正顺直，固定点支持件间距均匀。固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。当设计无要求时，支持件间距水平直线部分 0.5～1.5m 垂直直线部分，弯曲部分 0.3～0.5m 。 检验方法:检查拉力试验记录，观察或尺量检查。 3．避雷针体垂直，避雷网规格尺寸和弯曲半径正确。避雷针针体垂直度偏差不大于顶端针杆的直径。 钉体各节尺寸 表 3-49 项 目 针 全 高 （m m ） 1.0 2.0 3.0 4.0 5.0 上节 1000 2000 1500 1000 1500 中节 — — 1500 1500 1500 下节 — — — 1500 2000 （4）避雷针应垂直安装牢固，垂直度允许偏差为 3/1000。 （5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。 （6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值： A、独立避雷针一般采用直径为 19m m 镀锌圆钢。 B、屋面上避雷针一般宜采用直径25m m 镀锌钢管。 C、水塔顶部避雷针采用直径25m m 或40m m 的镀锌管。 D、烟囱顶上避雷针采用直径25m m 镀锌圆钢或直径为 40m m 镀锌钢管。 E、避雷环用直径12m m镀锌圆钢或截面为 l00m m 2 镀锌扁钢，其厚度为4m m 。 3.7.2 避雷针制作： 按设计要求的材料所需的长度分上、中、下三节进行下料。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝磨尖，涮锡，然后将另一端与中、下二节钢管找直，焊好。 3.7.3 避雷针安装： 先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。最后将引下线焊在底板上，清除药皮刷防锈漆。 3.8 支架安装 3.8.1...
