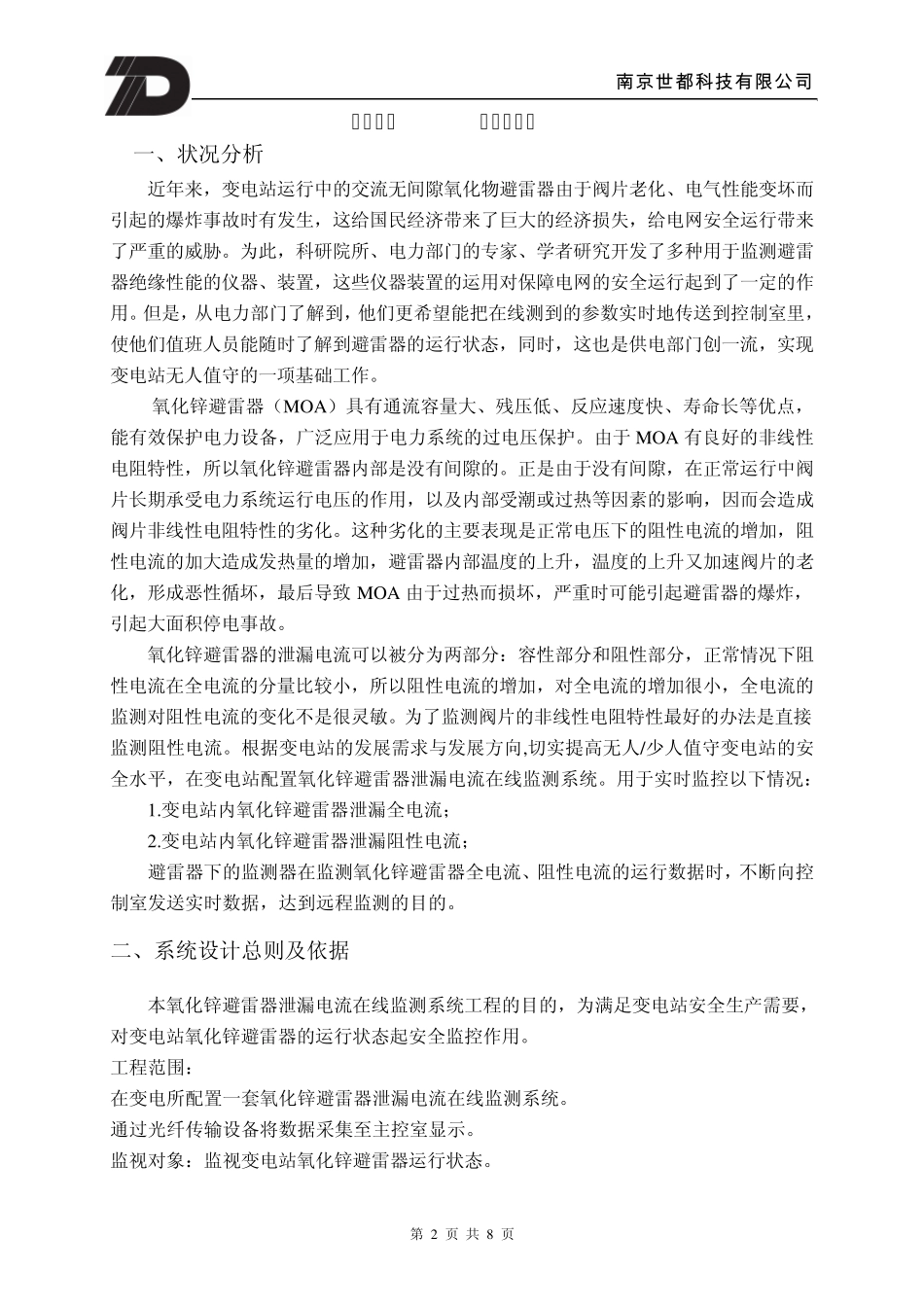

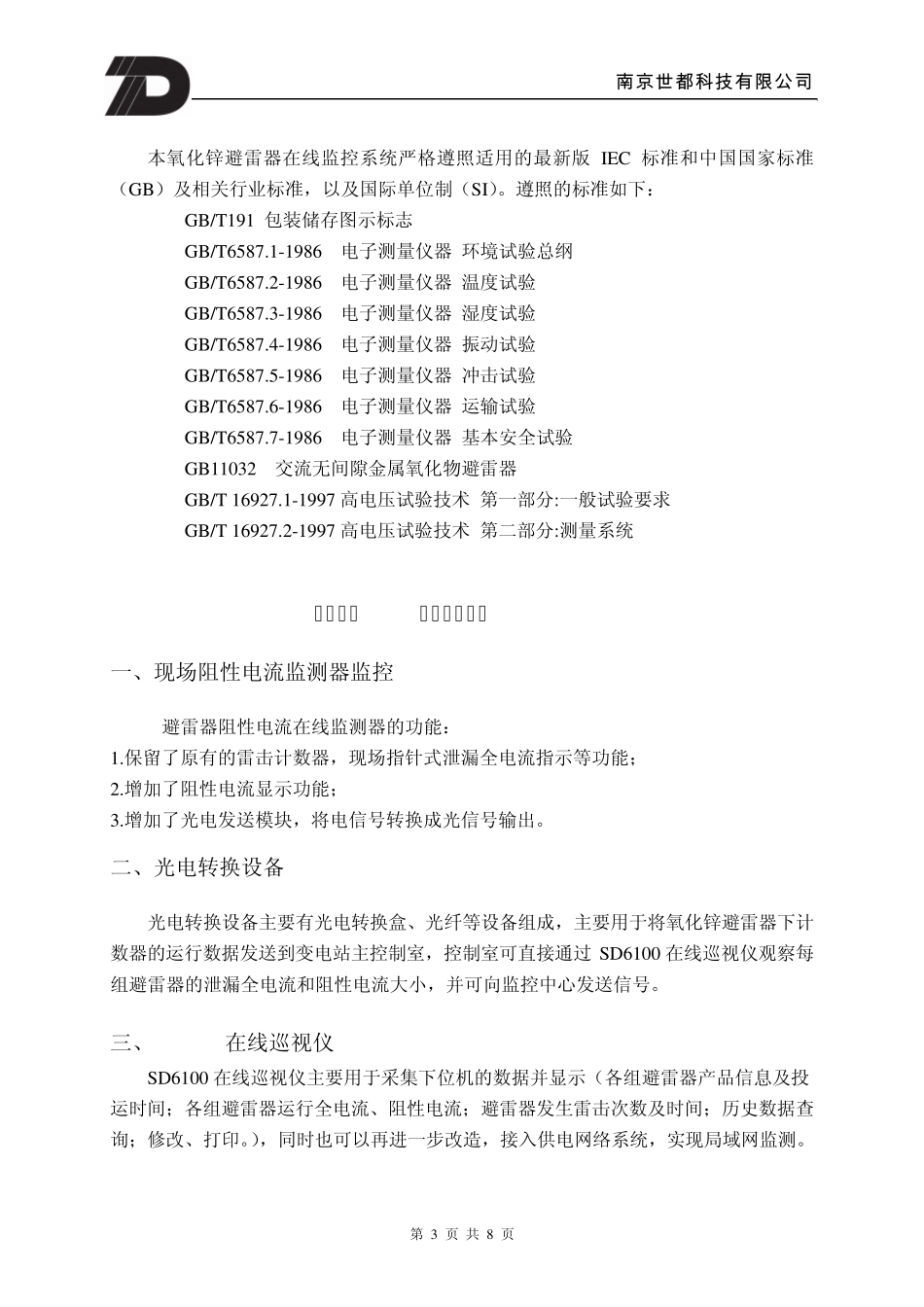

南 京 世都科技有限公司 第 1 页 共 8 页 SD6100 型避雷器阻性电流监测远传系统 技 术 资 料 南 京 世都科技有限公司 第 2 页 共 8 页 第一部分 可行性分析 一、状况分析 近年来，变电站运行中的交流无间隙氧化物避雷器由于阀片老化、电气性能变坏而引起的爆炸事故时有发生，这给国民经济带来了巨大的经济损失，给电网安全运行带来了严重的威胁。为此，科研院所、电力部门的专家、学者研究开发了多种用于监测避雷器绝缘性能的仪器、装置，这些仪器装置的运用对保障电网的安全运行起到了一定的作用。但是，从电力部门了解到，他们更希望能把在线测到的参数实时地传送到控制室里，使他们值班人员能随时了解到避雷器的运行状态，同时，这也是供电部门创一流，实现变电站无人值守的一项基础工作。 氧化锌避雷器（MOA）具有通流容量大、残压低、反应速度快、寿命长等优点，能有效保护电力设备，广泛应用于电力系统的过电压保护。由于 MOA 有良好的非线性电阻特性，所以氧化锌避雷器内部是没有间隙的。正是由于没有间隙，在正常运行中阀片长期承受电力系统运行电压的作用，以及内部受潮或过热等因素的影响，因而会造成阀片非线性电阻特性的劣化。这种劣化的主要表现是正常电压下的阻性电流的增加，阻性电流的加大造成发热量的增加，避雷器内部温度的上升，温度的上升又加速阀片的老化，形成恶性循坏，最后导致 MOA 由于过热而损坏，严重时可能引起避雷器的爆炸，引起大面积停电事故。 氧化锌避雷器的泄漏电流可以被分为两部分：容性部分和阻性部分，正常情况下阻性电流在全电流的分量比较小，所以阻性电流的增加，对全电流的增加很小，全电流的监测对阻性电流的变化不是很灵敏。为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。根据变电站的发展需求与发展方向,切实提高无人/少人值守变电站的安全水平，在变电站配置氧化锌避雷器泄漏电流在线监测系统。用于实时监控以下情况： 1.变电站内氧化锌避雷器泄漏全电流； 2.变电站内氧化锌避雷器泄漏阻性电流； 避雷器下的监测器在监测氧化锌避雷器全电流、阻性电流的运行数据时，不断向控制室发送实时数据，达到远程监测的目的。 二、系统设计总则及依据 本氧化锌避雷器泄漏电流在线监测系统工程的目的，为满足变电站安全生产需要，对变电站氧化锌避雷器的运行状态起安全监控作用。 工程范围： 在变电所配置一套氧化锌避雷器泄漏电流在线监测系统。 通过...
