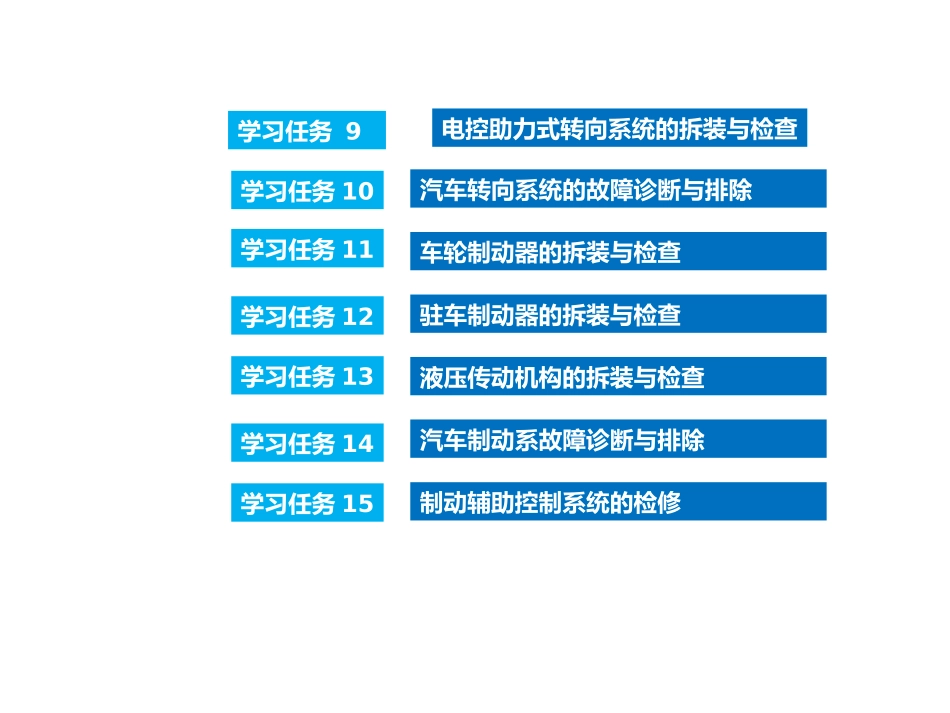

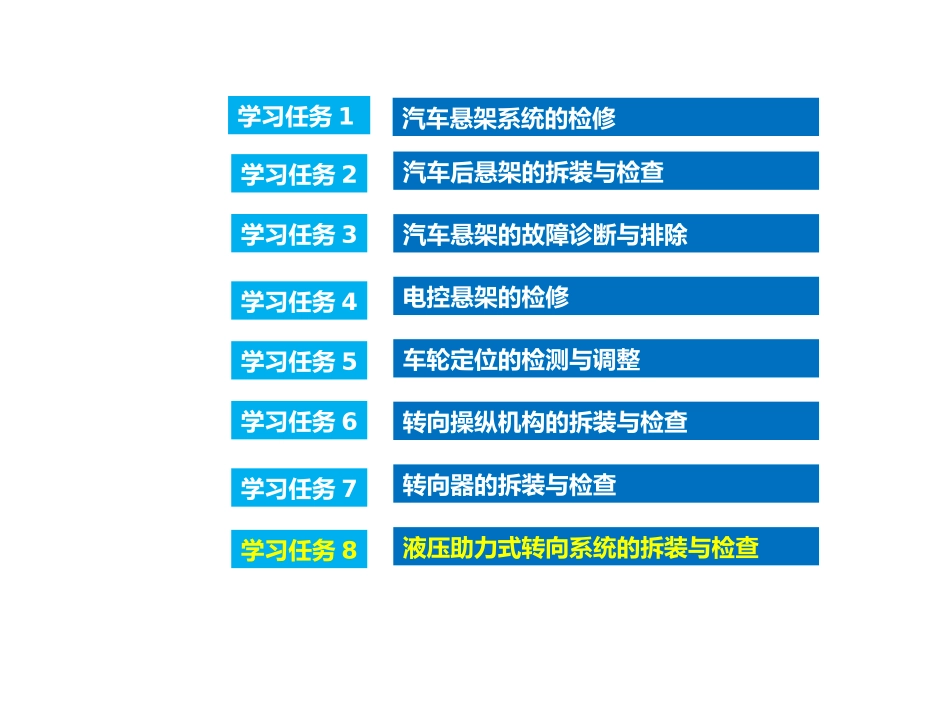

汽车悬架、转向汽车悬架、转向与制动系统维修与制动系统维修全国交通运输职业教育教学指导委员会规划教材全国交通运输职业教育教学指导委员会规划教材教育部中等职业教育汽车专业技能课教材教育部中等职业教育汽车专业技能课教材汽车悬架系统的检修汽车后悬架的拆装与检查汽车悬架的故障诊断与排除电控悬架的检修车轮定位的检测与调整学习任务1学习任务2学习任务3学习任务4学习任务5学习任务6学习任务7学习任务8转向操纵机构的拆装与检查转向器的拆装与检查液压助力式转向系统的拆装与检查学习任务10学习任务11学习任务12学习任务13学习任务14学习任务15学习任务9电控助力式转向系统的拆装与检查汽车转向系统的故障诊断与排除车轮制动器的拆装与检查驻车制动器的拆装与检查液压传动机构的拆装与检查汽车制动系故障诊断与排除制动辅助控制系统的检修学习任务学习任务88液压助力式转向液压助力式转向系统的拆装与检查系统的拆装与检查任务描述学习目标理论知识任务实施学习拓展12345一辆北京现代瑞纳轿车累计行驶12.2万km，车主反映发动机在怠速运转时转向助力泵发出“嗡嗡”响声，当左右转动转向盘时异响加重。该车在一个月内更换了2个转向助力泵，换第一个转向助力泵时使用了约20天噪声便出现了，第二个则只用了7天同样的问题便又出现了。请根据车主的反映，检查确认故障现象，制订计划，根据规范的流程诊断排除故障。任务描述学习目标知识目标1.掌握液压助力转向系统作用、组成及类型；2.掌握液压助力转向系统组成部件名称及安装位置；3.熟悉液压助力转向系统各组成部件拆装、检查的技术流程和规范；4.清楚液压助力转向系统检测技术的技术标准。技能目标1.能完成液压助力转向系统的拆装；2.能完成液压助力转向系统的检测和更换。１.时间要求:建议6学时２.质量要求:在满足厂家的生产规范及质量要求前提下能够熟练快速地诊断与排除故障３.安全要求:严格按照安全操作规程进行项目作业４.文明要求:自觉按照文明生产规则进行项目作业５.环保要求:努力按照环境保护要求进行项目作业项目要求（一）转向加力装置的组成、工作原理转向加力装置主要由转向油泵、转向油管、转向油罐以及转向控制阀、机械转向器和转向动力缸等组成。其工作过程，当驾驶员转动转向盘时，通过转向传动机构将动力传递给转向轮上的转向节臂，使转向轮偏转，从而改变汽车的行驶方向。一、理论知识动力转向器用以将发动机(或电机)输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器。动力来源采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。液压转向加力装置的类型液压转向加力装置按液流形式不同又可分为常压式和常流式两种。1.常压式特点：有储能器积蓄液压能，可以使用流量较小的转向液压泵，而且还可以在液压泵不运转的情况下保持一定的转向加力能力，使汽车有可能续驶一定距离。这一点对重型汽车而言尤为重要。2.常流式转向加力装置特点：结构简单，液压泵寿命长，漏泄较少，消耗功率也较少广泛应用于各种汽车。（二）转向助力装置主要零部件的结构及工作原理1.转向液压泵转向液压泵是液压式动力转向装置的能源，一般由发动机驱动，其作用是将输入的机械能转换成液压能输出。下图为叶片式和转子式液压泵示意图。1-安全阀2-溢流阀3-节流孔4-转子轴5-叶片6-转子7-定子8-进油口9-主动轴10-内转子11-外转子12-油泵壳体工作过程：当泵工作时滑阀有一定开度，使流量达到规定要求，多余的流量又回到泵的吸烟腔内。若油路发生堵塞或意外事故，使系统压力超过泵的最大工作压力时，安全阀打开，滑阀全部开启，所有压力油均回到吸油腔,对系统起安全保护作用。2.转向控制阀转向控制阀按控制阀阀芯的运动方式不同可分为转阀式和滑阀式两种。（1）转阀式转向控制阀。阀体绕其圆心转动来控制油路的称为转阀式转向控制阀。主要由阀体、阀套、阀芯及扭杆等组成。1-转向齿轮2-、7-销3-阀...
