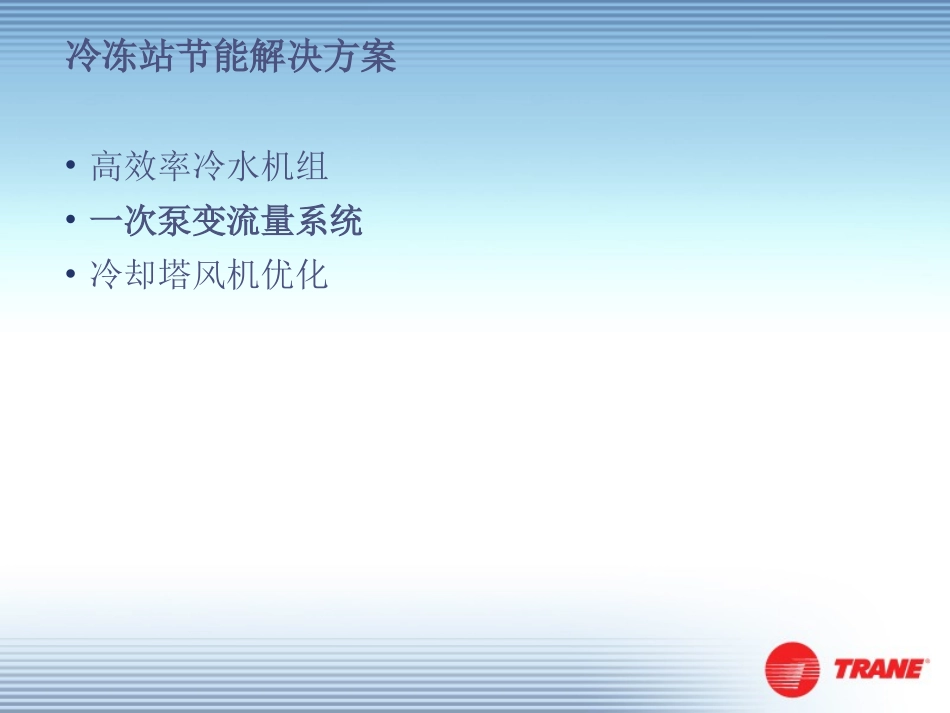

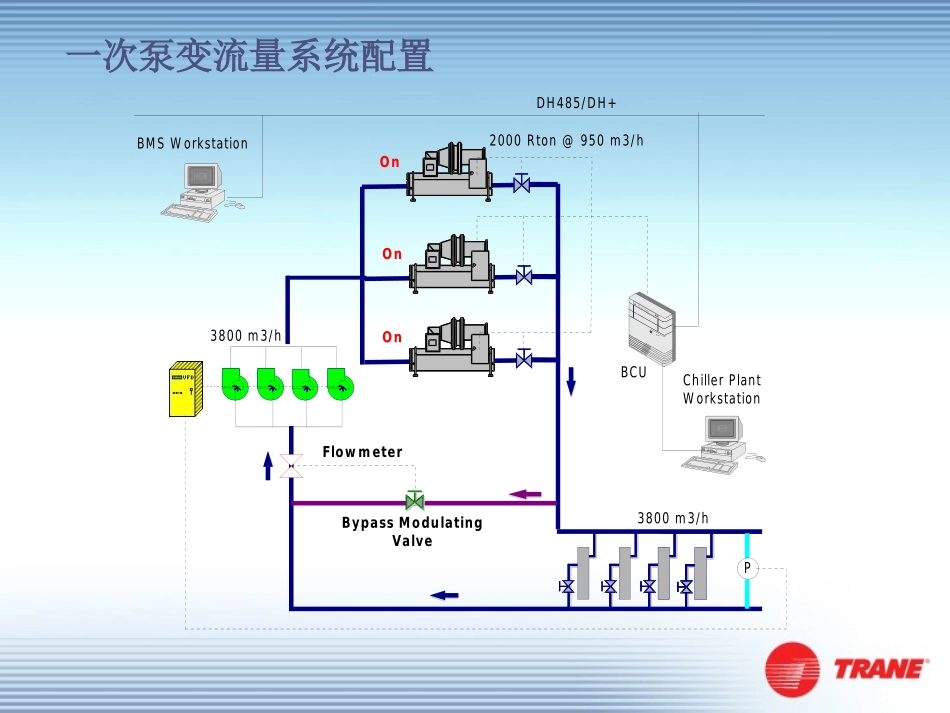

节能冷冻水系统解决方案-一次泵变流量系统2005年3月2冷冻站节能解决方案•高效率冷水机组•一次泵变流量系统•冷却塔风机优化3一次泵变流量系统配置P2000Rton@950m3/h3800m3/h3800m3/hFlowmeterOnOnOnDH485/DH+BCUChillerPlantWorkstationBMSWorkstationBypassModulatingValve4二次泵系统一次泵变流量系统二次泵和一次变流量系统技术比较一次泵1机1泵无,因此:•减小冷冻机房•减少管道、管线等•由末端阻力降选泵（盘管、控制阀、管道等）•由系统压差传感器进行控制二次（输送）泵•由末端阻力降选泵（盘管、控制阀、管道等）•由系统压差传感器进行控制旁通管•没有阀门等阻碍物•设计为最大单台冷冻机流量•安装控制阀•设计为最大单台冷冻机的最小允许流量负荷测定蒸发器的温差蒸发器的流量和温差流量测定温度传感器或流量计流量计或压差传感器5一次泵变流量系统系统控制和运行•冷水机组加减机•水泵的控制•冷冻水流量控制–最低流量旁通阀门控制–瞬间流量控制6一次泵变流量系统冷水机组加减机•加一台冷冻机依据：–系统供水温度–冷负荷•压缩机运行电流(RLA%)•加一台冷冻机依据：–冷负荷•压缩机运行电流(RLA%)7SWTSP12°C950m3/h7.2°C950m3/h12°CP950m3/h1off2off312°C7.2°CTR1TR2TS27.2°CClosedFlowMeterTS1DDC/PLCCLWTSPCH530MinFlowRateSP100%RLA以系统供水温度为依据冷水机组加减机加载原理8SWTSP12°C950m3/h6°C950m3/h12°CP475m3/h1475m3/h2off312°C6°CTR1TR2TS26°CClosedFlowMeterTS1DDC/PLCCLWTSPCH530MinFlowRateSP48%RLA冷水机组加减机加载原理48%RLA以系统供水温度为依据9SWTSP12°C950m3/h6°C950m3/h12°CP950m3/h1off2off312°C6°CTR1TR2TS26°CClosedFlowMeterTS1DDC/PLCCompressorRLA%CH530MinFlowRateSP96%RLA冷水机组加减机加载原理RLA%>90%以压缩机运行电流为依据10冷水机组加减机减机原理举例说明：•3台机组运行在60%RLA•关闭一台机组后，剩余一台机组运行在80%RLA•是否关闭一台机组??1360%60%60%80%90%?80%不1112°C360m3/h6°C360m3/h10.5°CP530m3/h1530m3/h2off310.5°CTR1TR2TS2TS16°C10.5°C6°C45%RLA6°C45%RLADDC/PLCCH530CH530CH530FlowMeter冷水机组加减机减机原理以压缩机运行电流为依据12一次泵变流量系统冷冻水流量控制•蒸发器流量变化范围•最小流量旁通控制阀•精确的流量测定•线性调节阀•瞬间流量变化136°C450m3/h系统流量<冷冻机最低流量12°C450m3/h10.5°CP10.5°C6°C525m3/h1off2off35.6°C75m3/hTR1TR2TS2TS16°C流量计DDC/PLCMinEvapFlowRateSP一次泵变流量系统最低冷冻水流量控制14一次泵变流量系统瞬间流量变化率开关15带有流量补偿的CH530控制1.1oC@50%/分钟CapacityControlwithWaterFlowCompensation304050607080901001101201300:00:000:10:000:20:000:30:000:40:000:50:00Time(hour:min:sec)WaterTemp[degF]-500.00-300.00-100.00100.00300.00500.00700.00900.001,100.001,300.001,500.00WaterFlow[gpm]EvaporatorWaterFlowEvapEnteringWaterTempEvapLeavingWaterTemp16一次泵变流量系统水泵控制加减水泵的依据：–冷水机组的加减水泵变速的依据：•水系统远端的压差•最低蒸发器流量17冷冻站能耗性能案例分析•基本案例–8x2000ton离心式冷水机组@0.65kW/ton–二次泵变流量系统–冷却塔风机定转速•优化案例–8x2000ton离心式冷水机组@0.60kW/ton–一次泵变流量–冷却塔风机变转速18冷冻站全年能耗比较02000400060008000100001200014000160001800020000BaseCaseImprovedCaseAnnualElectricityUse(MWh)chillerchilledwaterpumpcoolingtower基本案例优化案例全年冷冻站用电量（MWh）1802715644全年冷冻站电费（RMB）14,421,60012,514,800全年电费节省（RMB）1,906,80019冷冻站全年能耗组成比较ChillerPlantEquipementElectricityUse015003000450060007500900010500120001350015000chillerchilledwaterpumpcoolingtowerAnnualElectricityUse(MWh)BasecaseImprovedcase基本案例优化案例能耗节省冷水机组(kWh)14100130151085冷冻水泵(kWh)17431314429冷却塔(kWh)22502100150...
