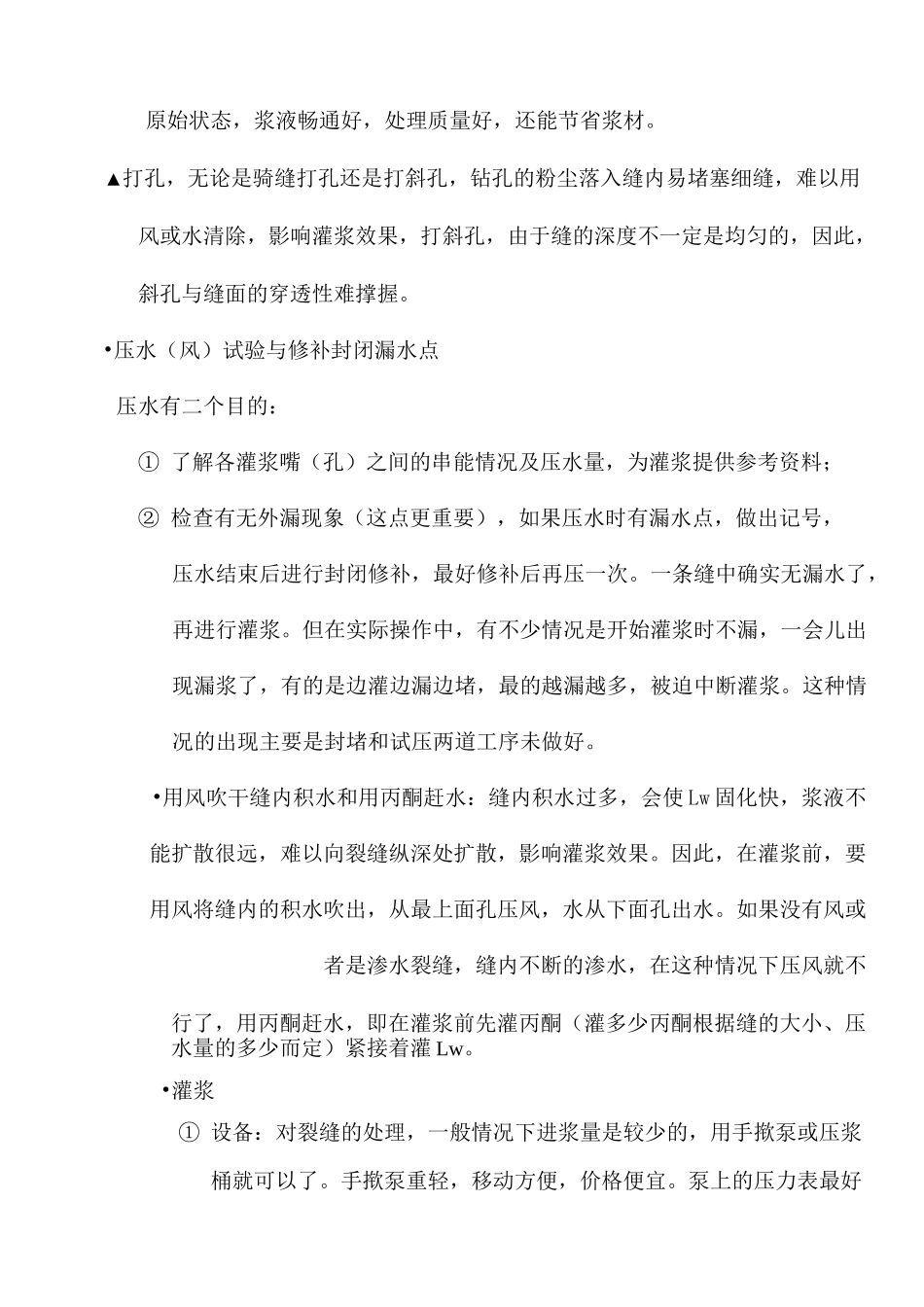

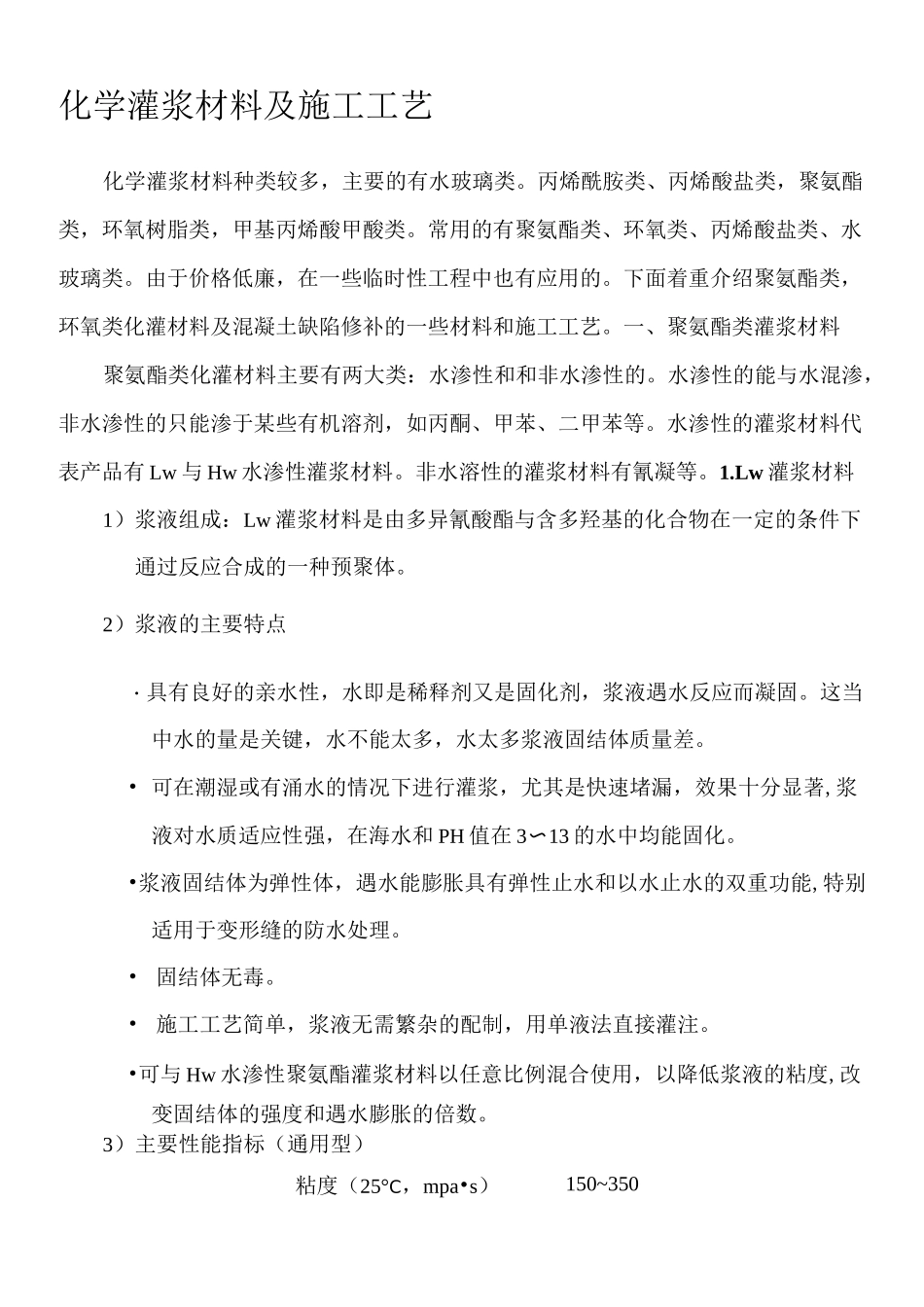

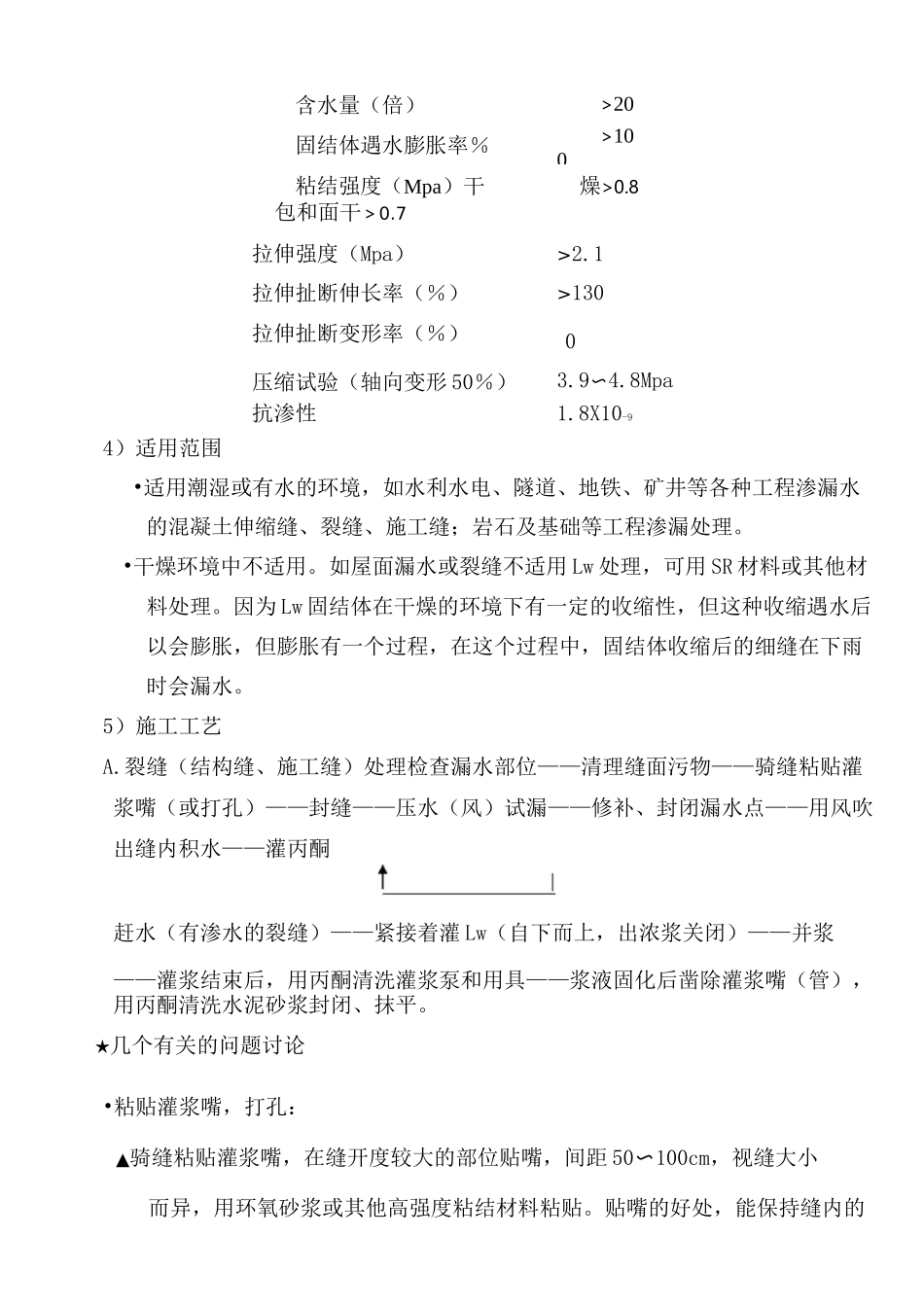

化学灌浆材料及施工工艺化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。一、聚氨酯类灌浆材料聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有 Lw 与 Hw 水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。1.Lw 灌浆材料1）浆液组成：Lw 灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。2）浆液的主要特点・具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。• 可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显著,浆液对水质适应性强，在海水和 PH 值在 3〜13 的水中均能固化。•浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能,特别适用于变形缝的防水处理。•固结体无毒。•施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。•可与 Hw 水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度,改变固结体的强度和遇水膨胀的倍数。3）主要性能指标（通用型）粘度（25°C，mpa•s）150~350含水量（倍）>20固结体遇水膨胀率％>100粘结强度（Mpa）干燥>0.8包和面干＞0.7拉伸强度（Mpa）>2.1拉伸扯断伸长率（％）>130拉伸扯断变形率（％）0压缩试验（轴向变形 50％）3.9〜4.8Mpa抗渗性1.8X10-94）适用范围•适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。•干燥环境中不适用。如屋面漏水或裂缝不适用 Lw 处理，可用 SR 材料或其他材料处理。因为 Lw 固结体在干燥的环境下有一定的收缩性，但这种收缩遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的细缝在下雨时会漏水。5）施工工艺A.裂缝（结构缝、施工缝）处理检查漏水部位——清理缝面污物——骑缝粘贴灌浆嘴（或打孔）——封缝——压水（风）试漏——修补、封闭漏水点——用风吹出缝内积水——灌丙酮赶水（有渗水的裂缝）——紧接着灌 Lw（自下而上，出浓浆关闭）—...
