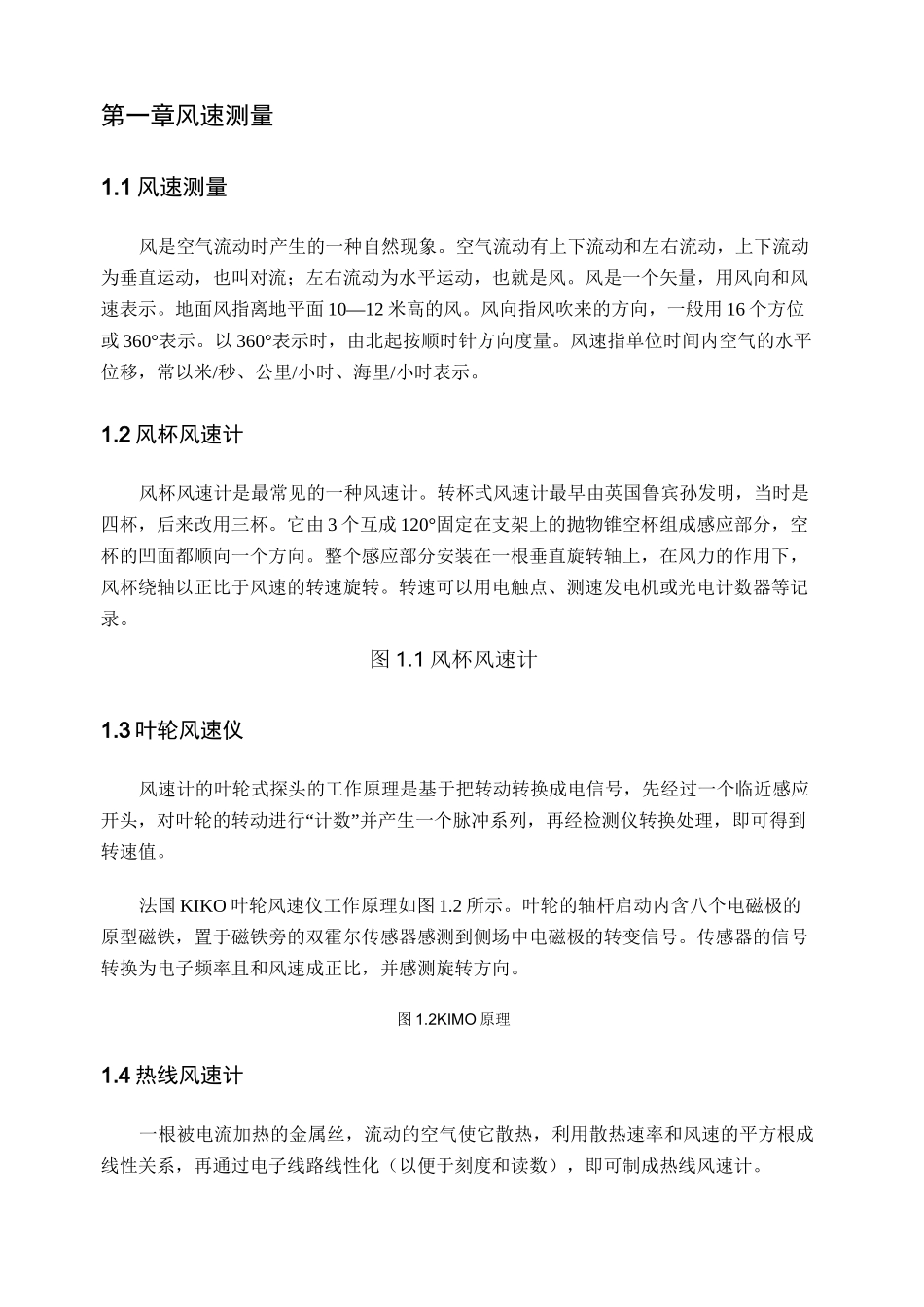

第一章风速测量1.1 风速测量风是空气流动时产生的一种自然现象。空气流动有上下流动和左右流动，上下流动为垂直运动，也叫对流；左右流动为水平运动，也就是风。风是一个矢量，用风向和风速表示。地面风指离地平面 10—12 米高的风。风向指风吹来的方向，一般用 16 个方位或 360°表示。以 360°表示时，由北起按顺时针方向度量。风速指单位时间内空气的水平位移，常以米/秒、公里/小时、海里/小时表示。1.2 风杯风速计风杯风速计是最常见的一种风速计。转杯式风速计最早由英国鲁宾孙发明，当时是四杯，后来改用三杯。它由 3 个互成 120°固定在支架上的抛物锥空杯组成感应部分，空杯的凹面都顺向一个方向。整个感应部分安装在一根垂直旋转轴上，在风力的作用下，风杯绕轴以正比于风速的转速旋转。转速可以用电触点、测速发电机或光电计数器等记录。图 1.1 风杯风速计1.3 叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数”并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。法国 KIKO 叶轮风速仪工作原理如图 1.2 所示。叶轮的轴杆启动内含八个电磁极的原型磁铁，置于磁铁旁的双霍尔传感器感测到侧场中电磁极的转变信号。传感器的信号转换为电子频率且和风速成正比，并感测旋转方向。图 1.2KIMO 原理1.4 热线风速计一根被电流加热的金属丝，流动的空气使它散热，利用散热速率和风速的平方根成线性关系，再通过电子线路线性化（以便于刻度和读数），即可制成热线风速计。金属丝通常用铂、铑、钨等熔点高、延展性好的金属制成。常用的丝直径为 5pm,长为 2mm；最小的探头直径仅 lym,长为 0.2mm。根据不同的用途，热线探头还做成双丝、三丝、斜丝及 V 形、X 形等。为了增加强度，有时用金属膜代替金属丝，通常在一热绝缘的基体上喷镀一层薄金属膜,称为热膜探头。热线探头在使用前必须进行校准。静态校准是在专门的标准风洞里进行的，测量流速与输出电压之间的关系并画成标准曲线；动态校准是在已知的脉动流场中进行的，或在风速仪加热电路中加上一脉动电信号，校验热线风速仪的频率响应，若频率响应不佳可用相应的补偿线路加以改善。0 至 100m/s 的流速测量范围可以分为三个区段:低速：0 至 5m/s；中速：5 至40m/s；高速：40 至 100m/s。热线风速计用于 0 至 5m/s 的精确测量，使用温度约为±70°C。当在湍流中使用热线风速计时，...
