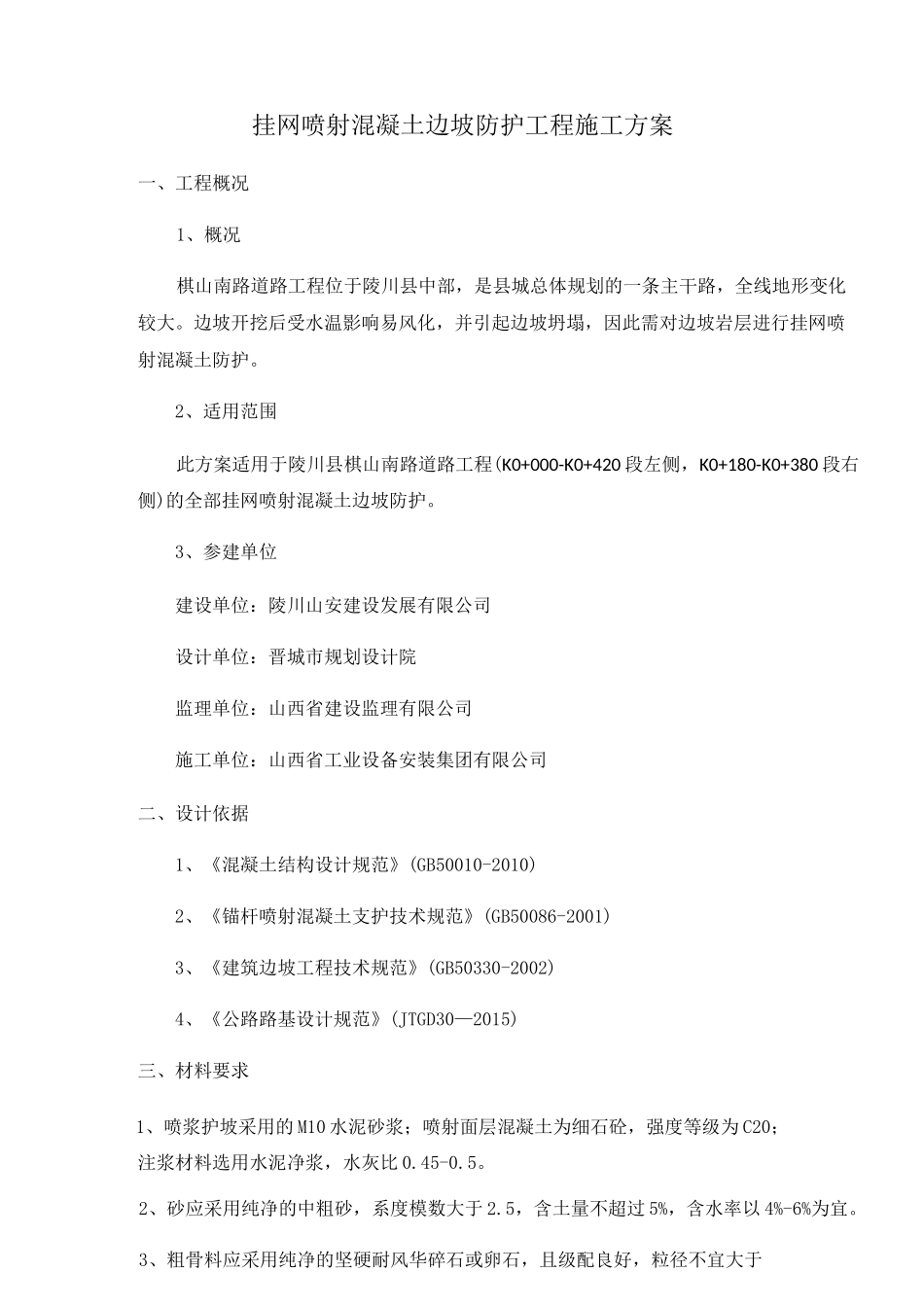

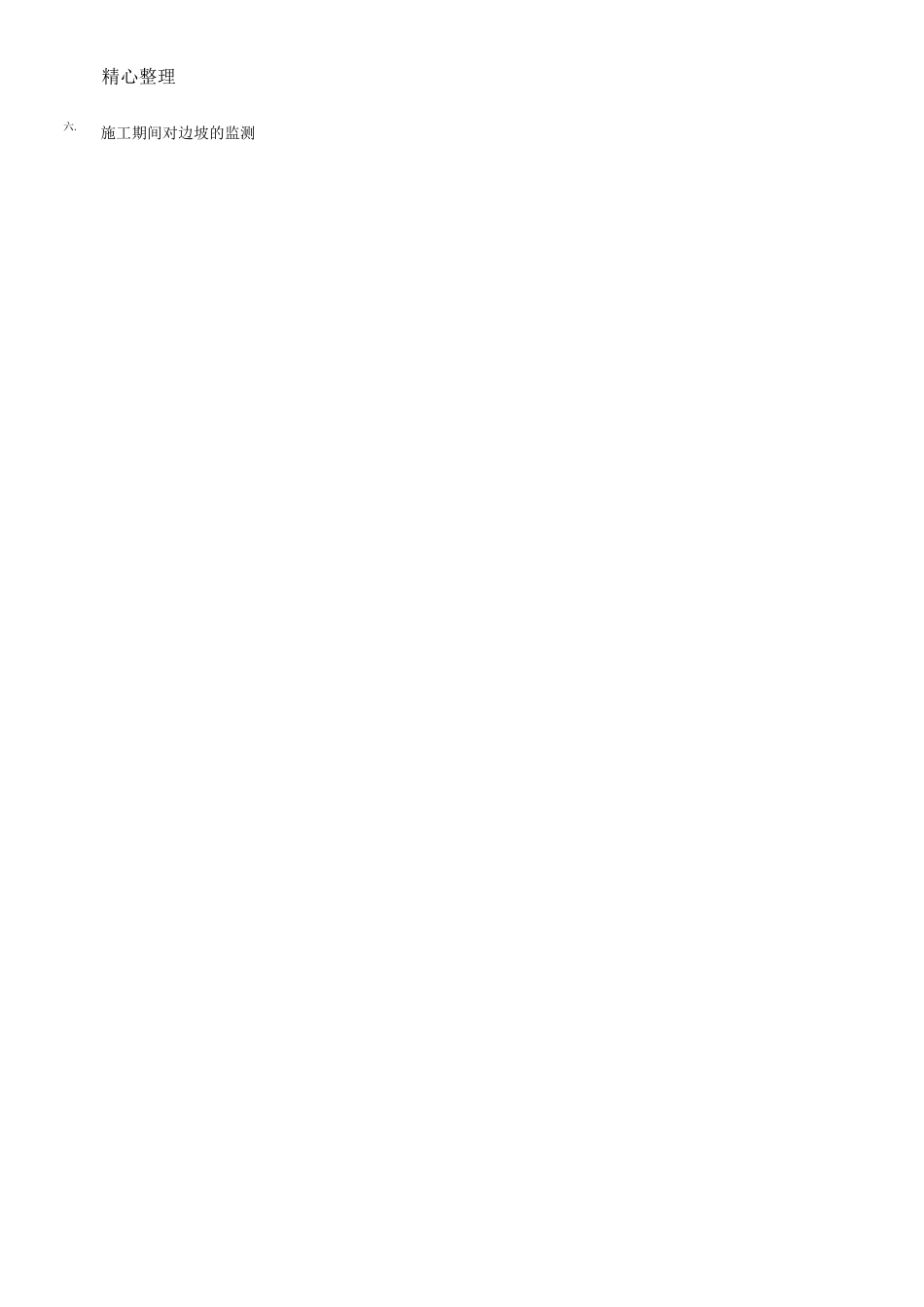

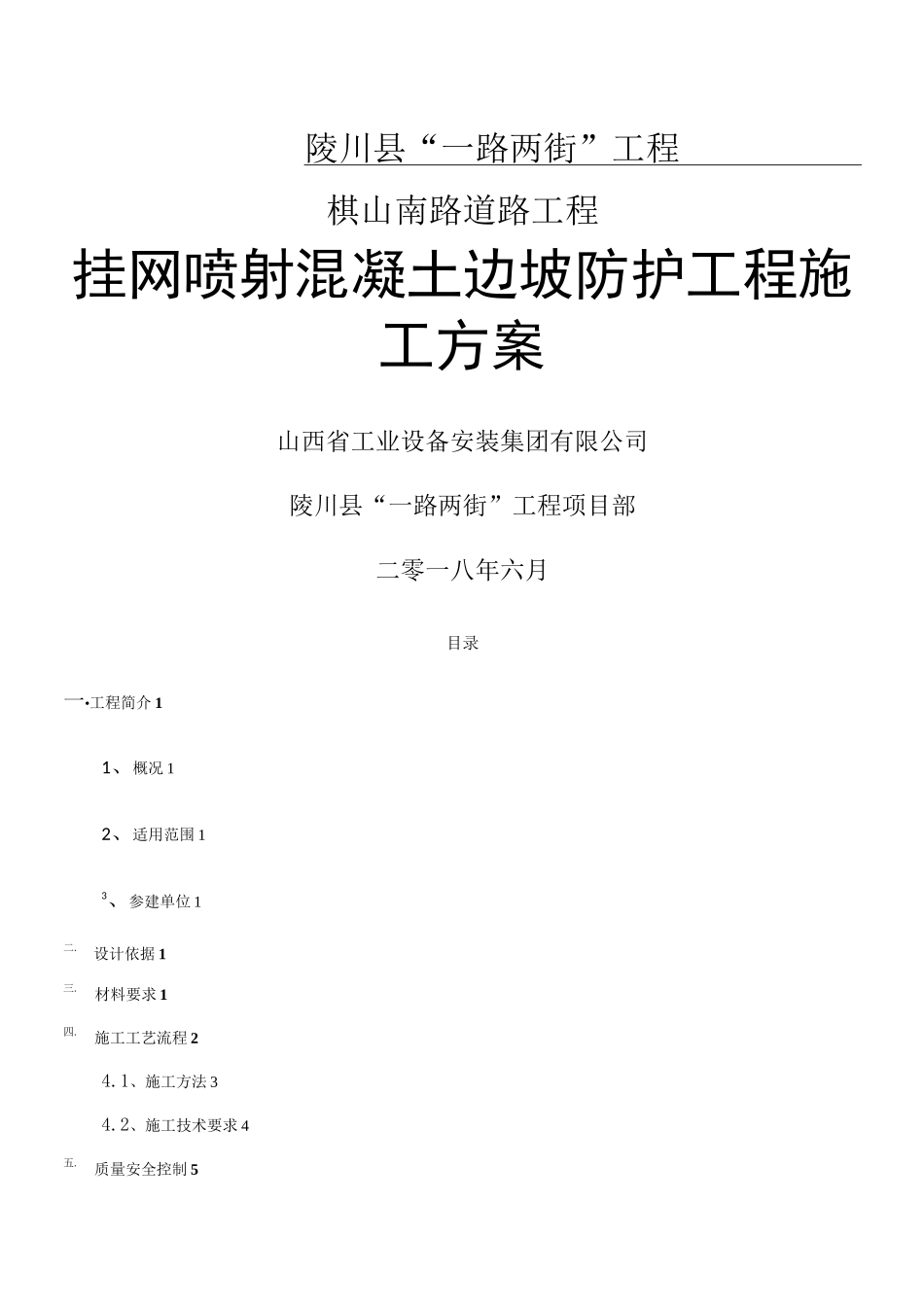

陵川县“一路两街”工程棋山南路道路工程挂网喷射混凝土边坡防护工程施工方案山西省工业设备安装集团有限公司陵川县“一路两街”工程项目部二零一八年六月目录一•工程简介 11、概况 12、适用范围 13、参建单位 1二.设计依据 1三.材料要求 1四.施工工艺流程 24.1、施工方法 34.2、施工技术要求 4五.质量安全控制 5精心整理六.施工期间对边坡的监测挂网喷射混凝土边坡防护工程施工方案一、工程概况1、概况棋山南路道路工程位于陵川县中部,是县城总体规划的一条主干路,全线地形变化较大。边坡开挖后受水温影响易风化,并引起边坡坍塌,因此需对边坡岩层进行挂网喷射混凝土防护。2、适用范围此方案适用于陵川县棋山南路道路工程(K0+000-K0+420 段左侧,K0+180-K0+380 段右侧)的全部挂网喷射混凝土边坡防护。3、参建单位建设单位:陵川山安建设发展有限公司设计单位:晋城市规划设计院监理单位:山西省建设监理有限公司施工单位:山西省工业设备安装集团有限公司二、设计依据1、《混凝土结构设计规范》(GB50010-2010)2、《锚杆喷射混凝土支护技术规范》(GB50086-2001)3、《建筑边坡工程技术规范》(GB50330-2002)4、《公路路基设计规范》(JTGD30—2015)三、材料要求1、喷浆护坡采用的 M10 水泥砂浆;喷射面层混凝土为细石砼,强度等级为 C20;注浆材料选用水泥净浆,水灰比 0.45-0.5。2、砂应采用纯净的中粗砂,系度模数大于 2.5,含土量不超过 5%,含水率以 4%-6%为宜。3、粗骨料应采用纯净的坚硬耐风华碎石或卵石,且级配良好,粒径不宜大于15mm。如采用碱性速凝剂时,不得采用含有活性二氧化硅的石料。4、一般情况下,凡适合饮用的水均可作为拌合水。对于硫酸盐含量超过 0.1%、含氯量超过 0.5%,并且含有糖分或有机悬浮的水不能作为拌合水。5、喷射混凝土如需用早强剂和速凝剂作为外加剂,则外加剂应根据工程需要合理选用,外加剂添加量应根据现场试验确定。6、为防止混凝土产生离析、回弹率过高等情况发生,混凝土的配比宜采用连续级配的集料。7、钢筋采用 20 螺纹钢(HRB400),框条采用① 8 圆钢筋(HRB300),钢丝采用① 6 普通镀锌钢丝,绑扎钢丝采用 01 普通钢丝。四、施工工艺流程挂网锚喷施工工艺流程图孔偏位。4)钻孔:钻孔符合设计要求后(孔应比锚固深度深 200mm),用风管将孔内钻屑冲干净,以防钻屑影响安装锚杆和注浆质量及排水管安装。5)注浆:钻孔完成后,将注浆管插入孔底,将配置好的水泥砂浆(M...
