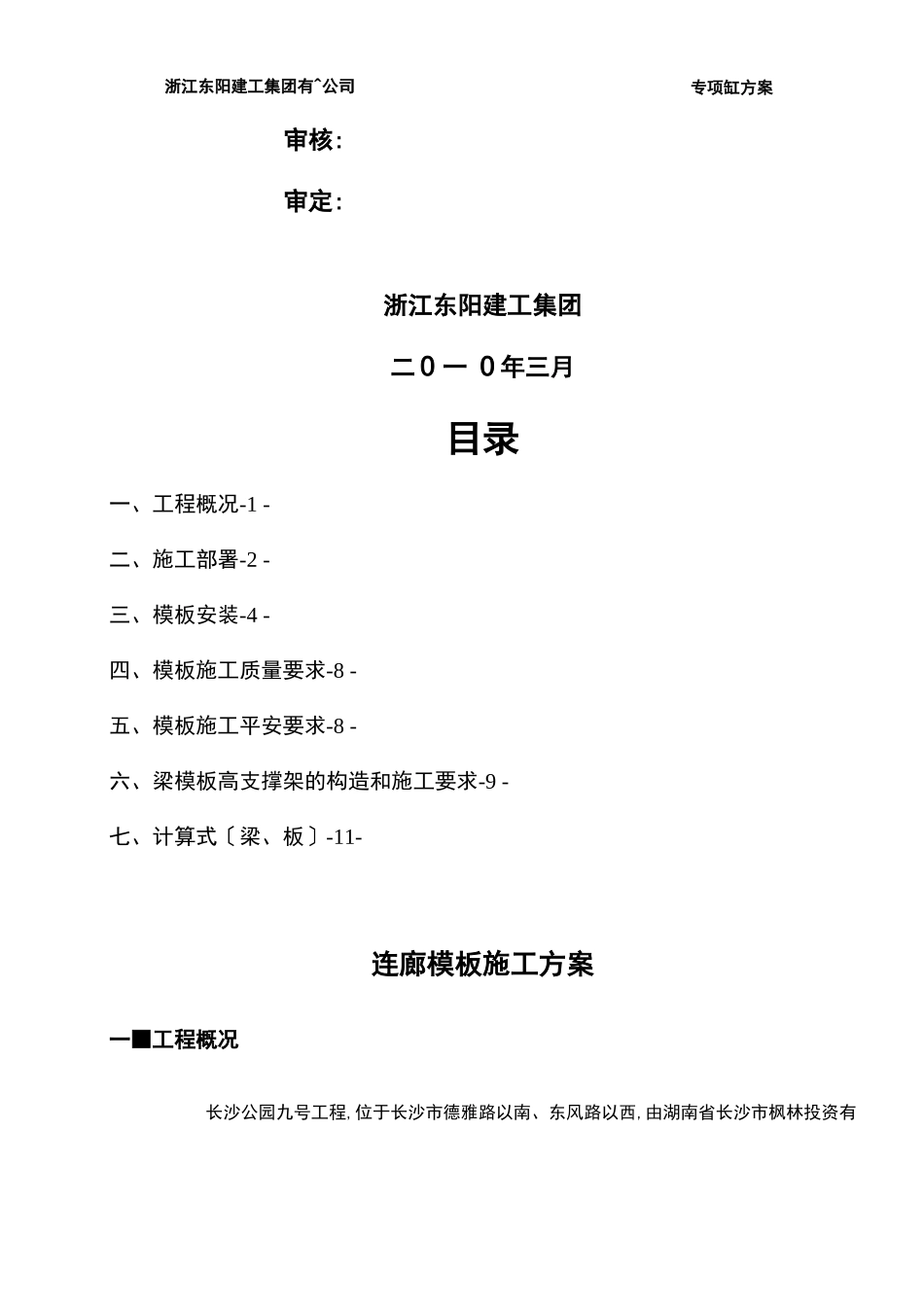

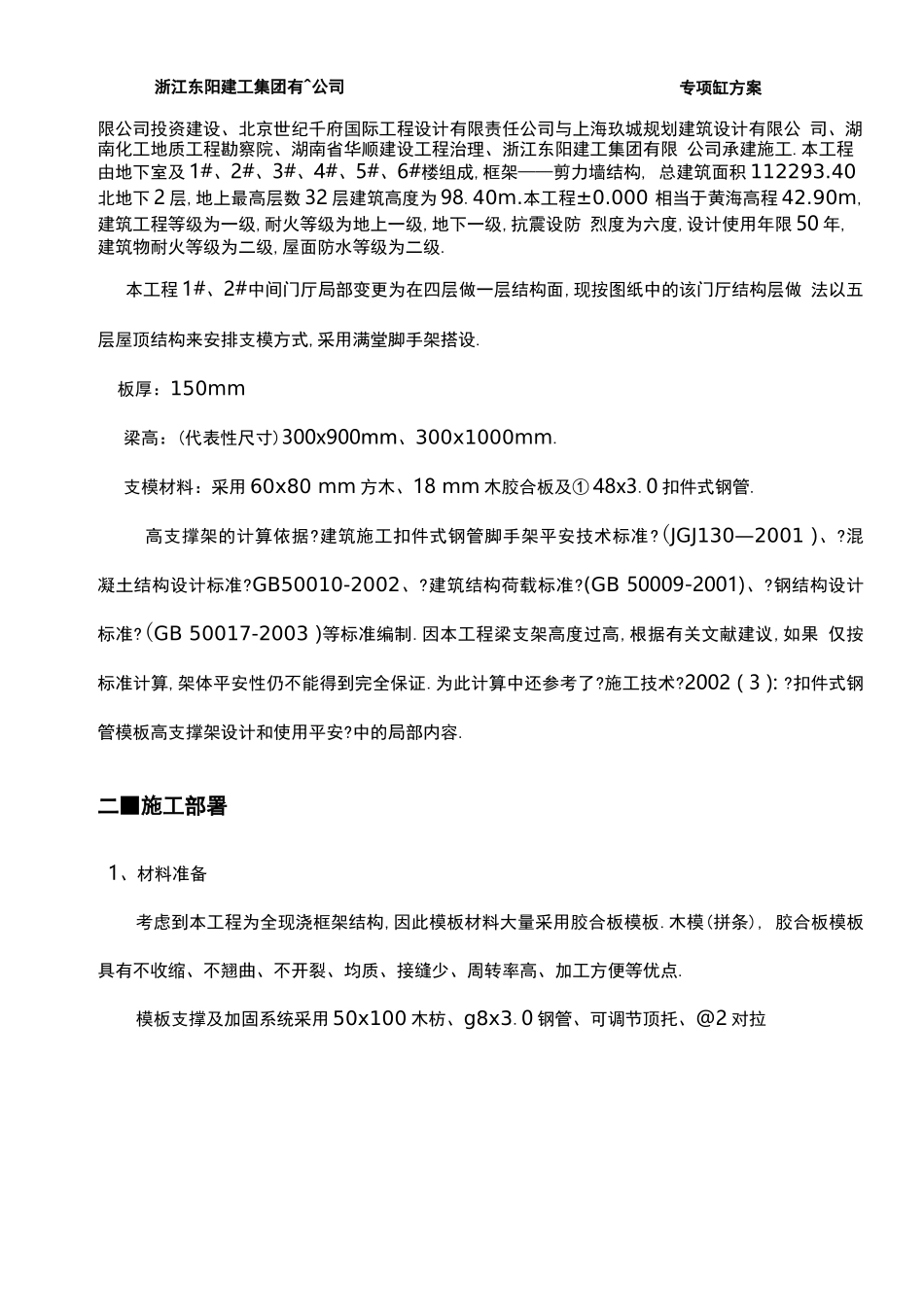

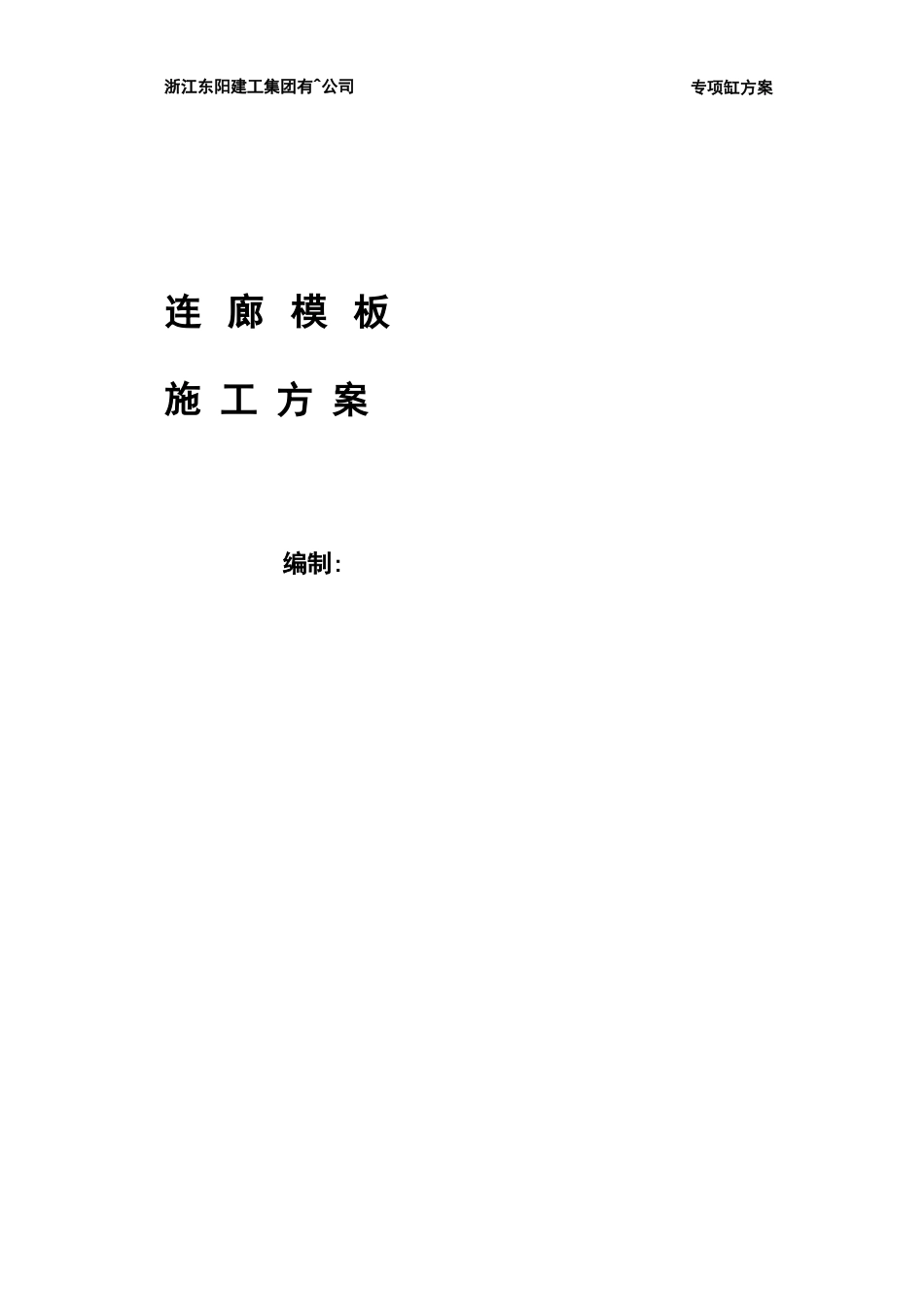

浙江东阳建工集团有^公司连 廊 模 板 施 工 方 案专项缸方案编制:浙江东阳建工集团有^公司审核:审定:浙江东阳建工集团二 0 一 0 年三月目录一、工程概况-1 -二、施工部署-2 -三、模板安装-4 -四、模板施工质量要求-8 -五、模板施工平安要求-8 -六、梁模板高支撑架的构造和施工要求-9 -七、计算式〔梁、板〕-11-连廊模板施工方案一■工程概况长沙公园九号工程,位于长沙市德雅路以南、东风路以西,由湖南省长沙市枫林投资有专项缸方案浙江东阳建工集团有^公司限公司投资建设、北京世纪千府国际工程设计有限责任公司与上海玖城规划建筑设计有限公 司、湖南化工地质工程勘察院、湖南省华顺建设工程治理、浙江东阳建工集团有限 公司承建施工.本工程由地下室及 1#、2#、3#、4#、5#、6#楼组成,框架——剪力墙结构, 总建筑面积 112293.40北地下 2 层,地上最高层数 32 层建筑高度为 98.40m.本工程±0.000 相当于黄海高程 42.90m,建筑工程等级为一级,耐火等级为地上一级,地下一级,抗震设防 烈度为六度,设计使用年限 50 年,建筑物耐火等级为二级,屋面防水等级为二级.本工程 1#、2#中间门厅局部变更为在四层做一层结构面,现按图纸中的该门厅结构层做 法以五层屋顶结构来安排支模方式,采用满堂脚手架搭设.板厚：150mm梁高：(代表性尺寸)300x900mm、300x1000mm.支模材料：采用 60x80 mm 方木、18 mm 木胶合板及① 48x3.0 扣件式钢管.高支撑架的计算依据?建筑施工扣件式钢管脚手架平安技术标准?(JGJ130—2001 )、?混 凝土结构设计标准?GB50010-2002、?建筑结构荷载标准?(GB 50009-2001)、?钢结构设计 标准?(GB 50017-2003 )等标准编制.因本工程梁支架高度过高,根据有关文献建议,如果 仅按标准计算,架体平安性仍不能得到完全保证.为此计算中还参考了?施工技术?2002 ( 3 ): ?扣件式钢管模板高支撑架设计和使用平安?中的局部内容.二■施工部署1、材料准备考虑到本工程为全现浇框架结构,因此模板材料大量采用胶合板模板.木模(拼条), 胶合板模板具有不收缩、不翘曲、不开裂、均质、接缝少、周转率高、加工方便等优点.模板支撑及加固系统采用 50x100 木枋、g8x3.0 钢管、可调节顶托、@2 对拉专项缸方案浙江东阳建工集团有^公司螺栓等.2、组织设置(1)治理人员组织及责任分工:主任工程师：负责工程部全面技术、质量工作技术负责人：全面负责技术、模板方案编制工作模板技术负责人:1、对模板工程进行技术交底；2、...
