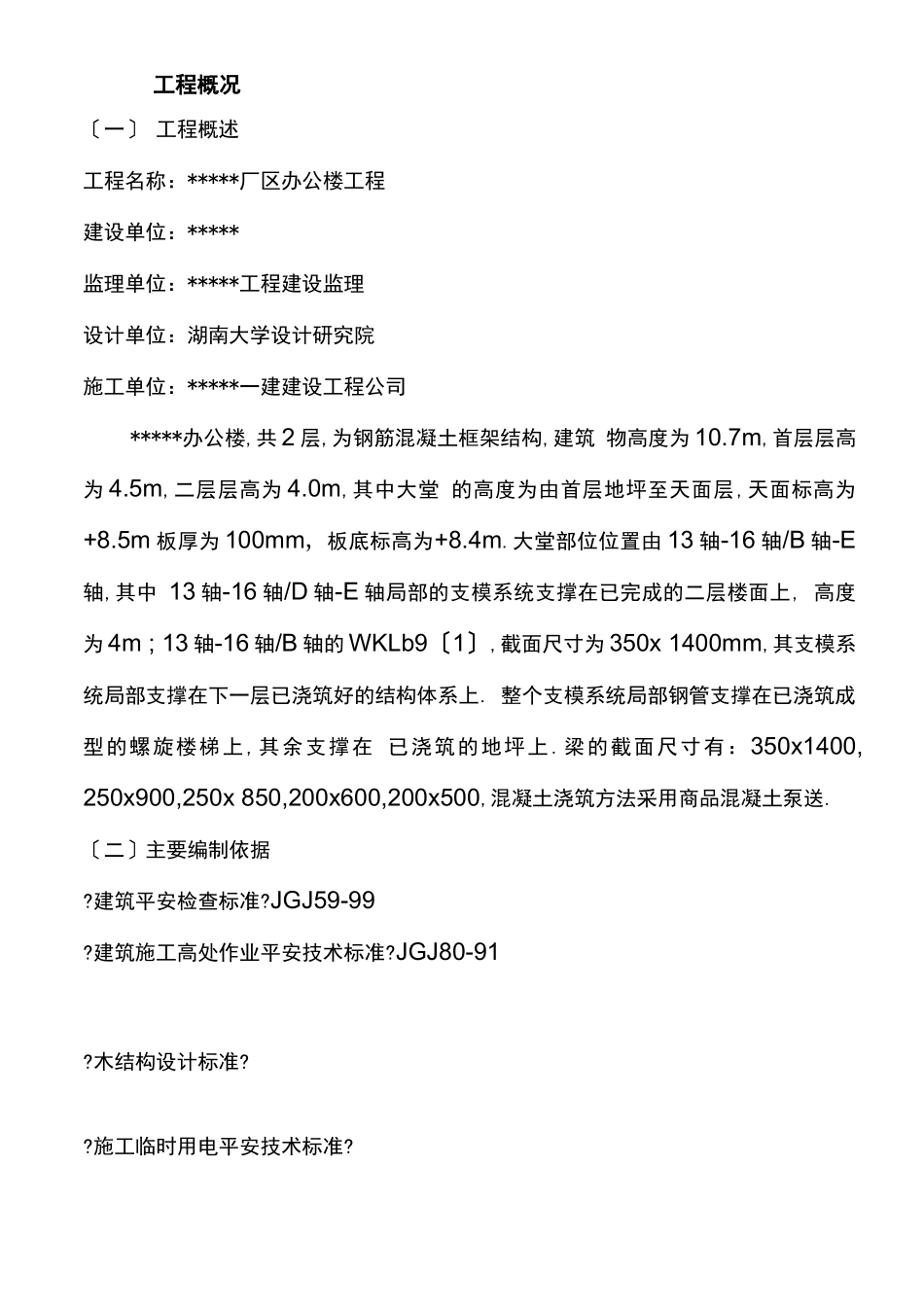

工程概况〔一〕 工程概述工程名称：*****厂区办公楼工程建设单位：*****监理单位：*****工程建设监理设计单位：湖南大学设计研究院施工单位：*****一建建设工程公司*****办公楼,共 2 层,为钢筋混凝土框架结构,建筑 物高度为 10.7m,首层层高为 4.5m,二层层高为 4.0m,其中大堂 的高度为由首层地坪至天面层,天面标高为+8.5m 板厚为 100mm, 板底标高为+8.4m.大堂部位位置由 13 轴-16 轴/B 轴-E轴,其中 13 轴-16 轴/D 轴-E 轴局部的支模系统支撑在已完成的二层楼面上, 高度为 4m ; 13 轴-16 轴/B 轴的 WKLb9〔1〕,截面尺寸为 350x 1400mm,其支模系统局部支撑在下一层已浇筑好的结构体系上. 整个支模系统局部钢管支撑在已浇筑成型的螺旋楼梯上,其余支撑在 已浇筑的地坪上.梁的截面尺寸有：350x1400,250x900,250x 850,200x600,200x500,混凝土浇筑方法采用商品混凝土泵送.〔二〕主要编制依据?建筑平安检查标准?JGJ59-99?建筑施工高处作业平安技术标准?JGJ80-91?木结构设计标准??施工临时用电平安技术标准??钢结构设计标准??广东省建设工程高支撑系统施工平安治理方法?工程设计图纸及有关文件和标准等二 施工部署〔一〕施工准备施工前编制好专项高支模施工方案,专项施工方案由我公司企业 技术负责人审批,并报总监理工程和平安监督站批准,组织专家论证, 编制应急预案.1、计算有关系统强度、刚度和稳定性等支撑计算.2、选用支撑材料、规格尺寸等,剪刀撑等构造举措.3、绘制详细的模板支架搭设平面、立面布置图和细部构造大样.4、说明混凝土浇捣程序及方法,模板支撑的安装撤除和平安技术 举措.5、搭设好高支模系统后要组织相关人员进行验收.6、模板支架搭设前,由工程负责人向全体操作人员进行平安技术 交底,交底技术内容形式书面记录,必须履行好签字手续.〔二〕材料准备本工程采用^48x 钢管及扣件、上托等材料搭设.所有材料都 采用合格产品.三、^模概况1、本工程办公楼为大堂高为 8.5m,大堂面积为也.大堂顶框架梁最大截面尺寸为 350x1400mm 〔考虑现场实际情况,此 梁局部支模系统支撑在下一层的反梁上,大堂局部楼板支撑 在已施工完成的旋转楼梯上〕,梁均为井式布置,板厚为 100mm,板跨度最大为米.模板支撑在已浇筑首层地坪混 凝土上,以保证立杆地基承载水平满足要求.2、混凝土的输送方法砼的浇筑采用砼泵车输送,在砼浇筑前,对模板及支架必须 进行验收检查,并做好记录,符合设计及施工规程要求方可 浇筑砼.在砼浇...
