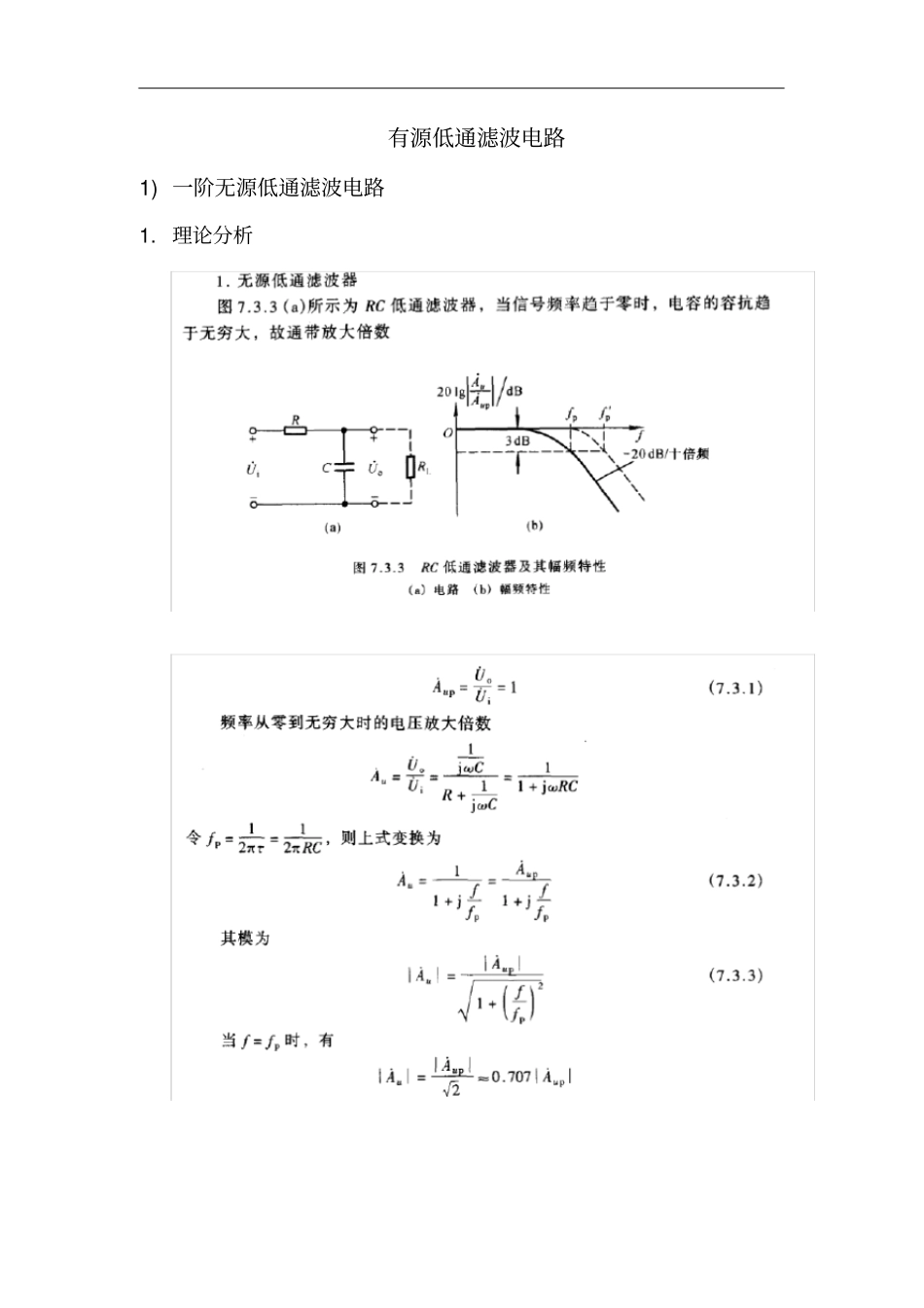

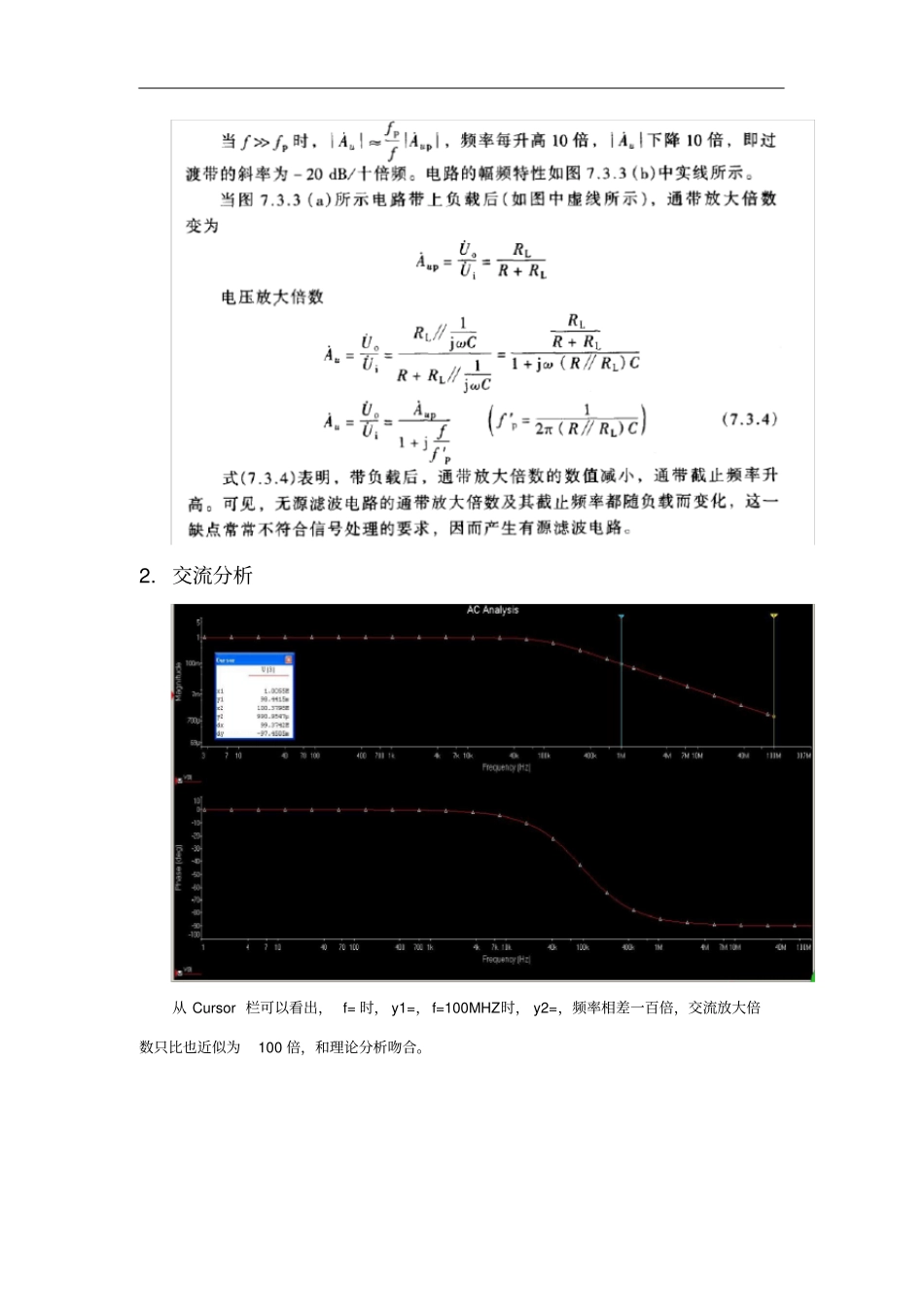

有源低通滤波电路1) 一阶无源低通滤波电路1. 理论分析2. 交流分析从 Cursor 栏可以看出， f= 时， y1=，f=100MHZ时， y2=，频率相差一百倍，交流放大倍数只比也近似为100 倍，和理论分析吻合。3. 加 20 负载电阻后交流分析由 Cursor 可以看出， x1=时，交流放大倍数为，比未加负载电阻时小，加负载电阻后的截止频率近似为x2，为，比未加负载电阻时的100kHZ 大，和理论分析相符。可见，无缘滤波电路的截止频率和通带放大倍数随负载电阻的阻值改变，往往不能满足信号处理的要求，因此要引入有源滤波电路。2) 普通一阶有源低通滤波电路1. 原理分析2. 仿真图3. 交流分析和原理分析的结果相同，当f=f，Au==*2=，当 f ＞＞ f0 时， f 每增大十倍，交流放大倍数是原来的十分之一。3) 普通二阶有源低通滤波器1. 原理分析由理论分析可知， 在一阶低通滤波的基础上加一个低通滤波，变成了二阶低通滤波电路。二阶低通滤波电路幅频特性的最大衰减速率是40db/dec ，是一阶低通滤波电路的两倍，但f= 时， Au=，即在 f0 附近的有用信号会得到较大幅度的衰减，因此有必要加入正反馈，使电路的滤波性能得到提升。2. 仿真图3. 交流分析由 Cursor 栏可知，当f==37kHZ 时， Au==，和理论分析吻合。4) 压控电源二阶低通滤波1. 理论分析由理论分析可知，当f=f0时， Au/Aup=Q，在 f=f0时的电压放大倍数和Q值有关， Q值大于 1 时， Au 在 f=f0 处大于 Aup。Q值越大， f=f0 处， Au/Aup 越大。2. 仿真图3. 交流分析根据交流分析可知，当f=f0=100kHZ 时。 Au=Aup=2，和理论分析吻合。4. Q值分析从理论分析可知， 不同的 Q值在 f=f0处的幅值曲线的陡度不一样，取 R4分别等于 0Ω ，6200Ω ， 9300Ω ，分别对应Q值为， 2，仿真波形如下图所示从仿真图的Cursor 栏可以看出， f=f0=100kHZ ，R4=6200Ω 时， y1=≈2，和理论相符，R4=0Ω 时， y1=≈，为 R4=6200 欧姆的 1/4 ，和 Q值的倍数相同，与理论分析吻合，R4=9300时， y1=≈5，是 R4=6200欧姆的倍，和Q值的倍数相同，与理论分析吻合。
