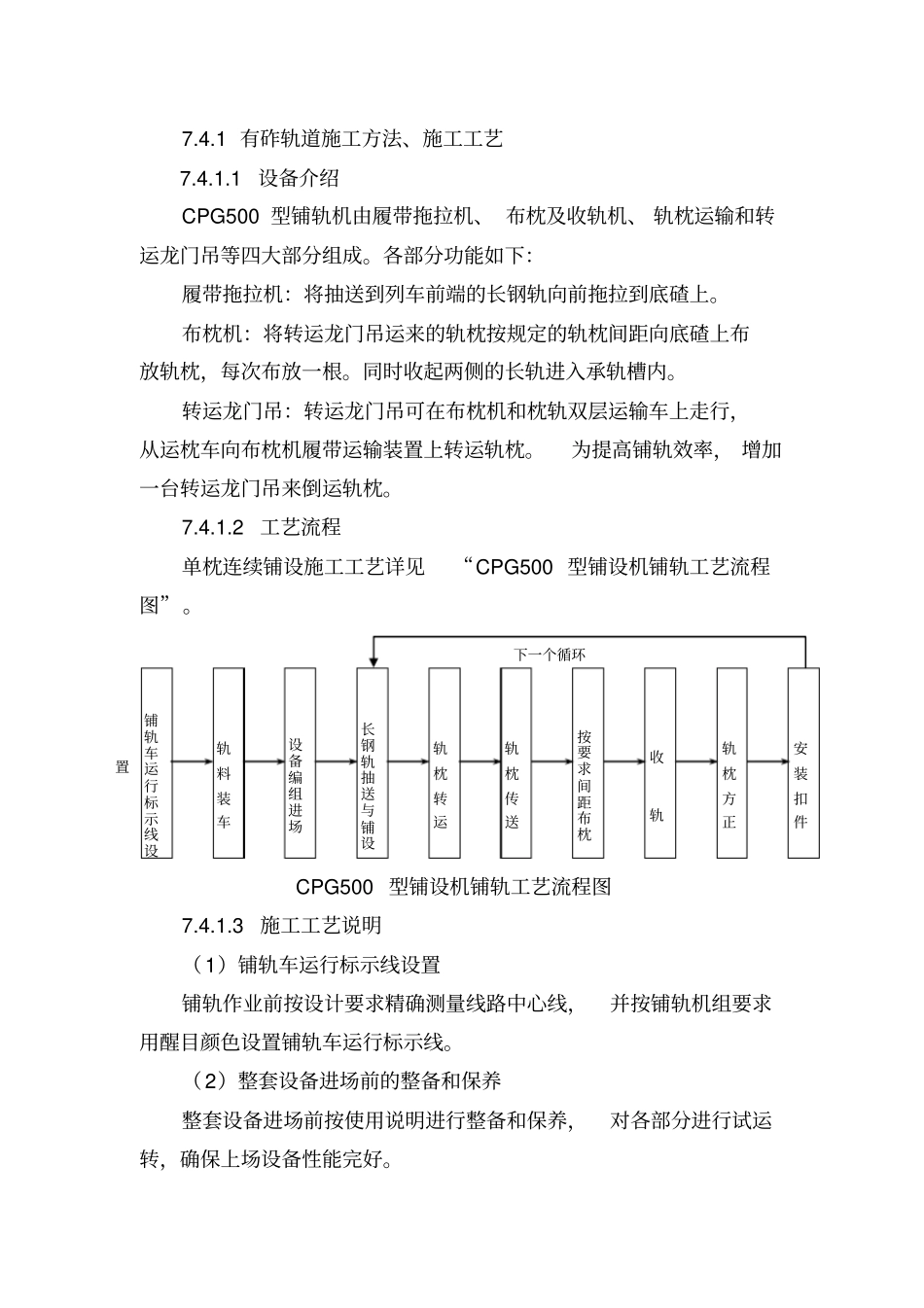

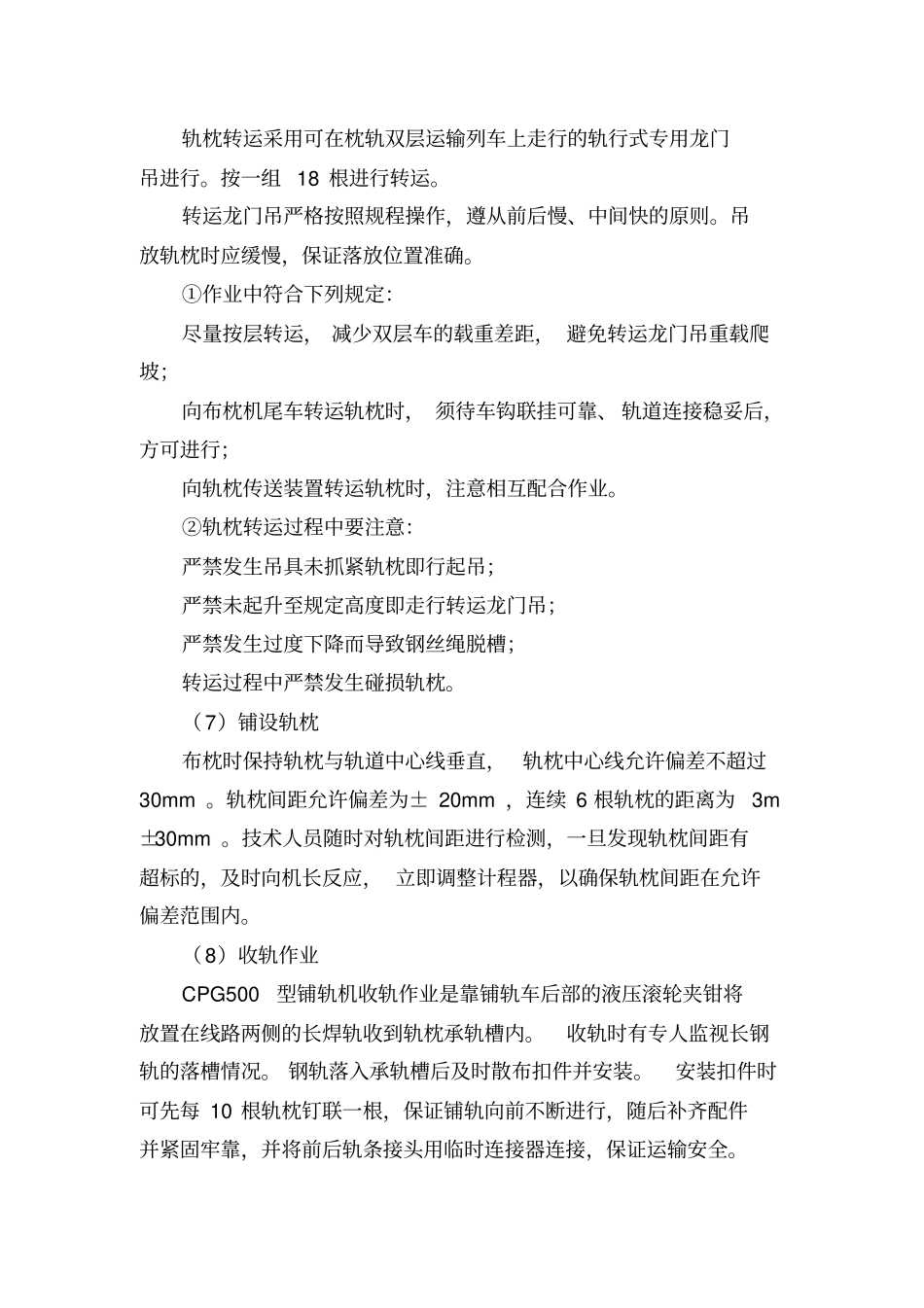

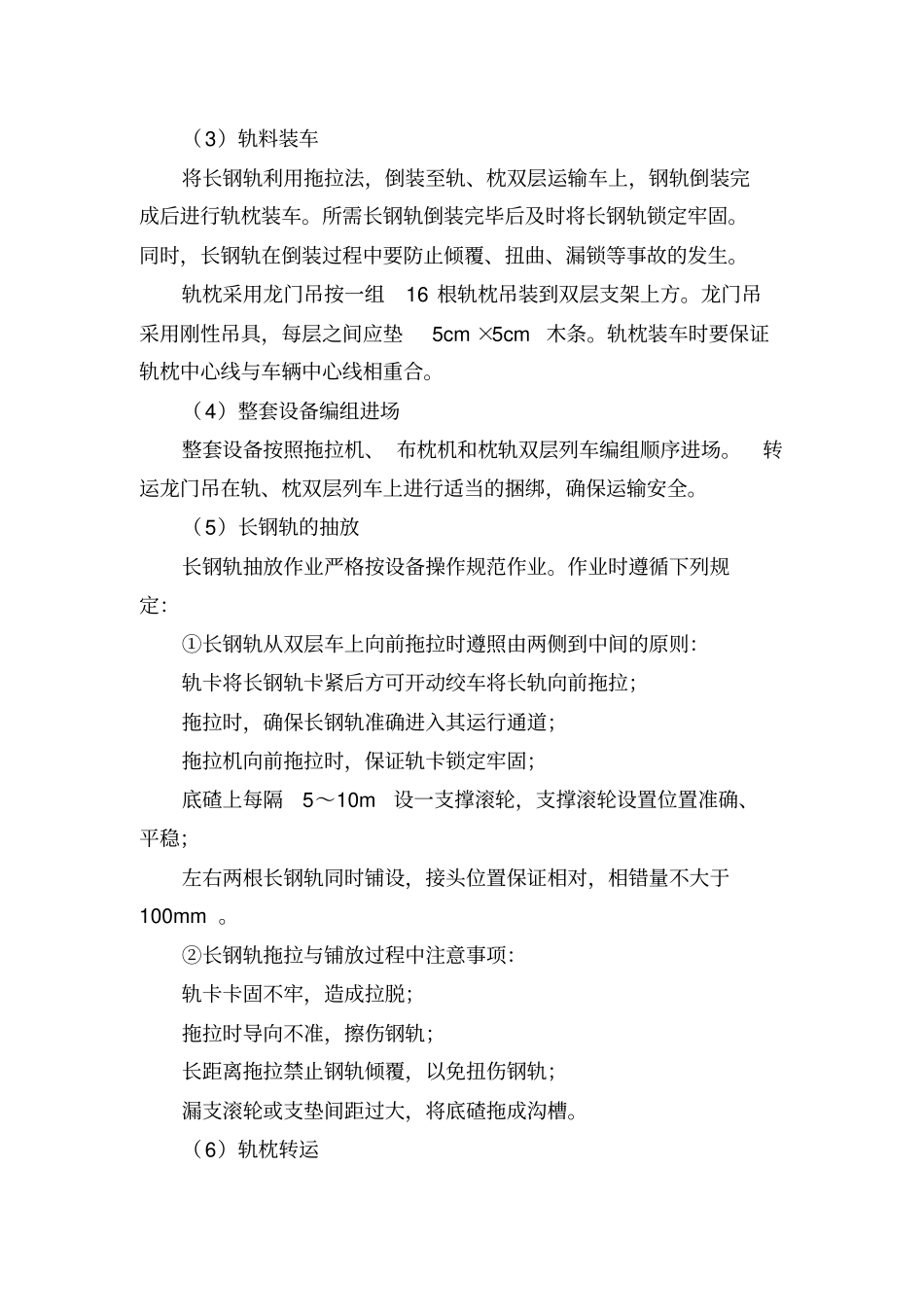

7.4.1 有砟轨道施工方法、施工工艺7.4.1.1 设备介绍CPG500 型铺轨机由履带拖拉机、 布枕及收轨机、 轨枕运输和转运龙门吊等四大部分组成。各部分功能如下：履带拖拉机：将抽送到列车前端的长钢轨向前拖拉到底碴上。布枕机：将转运龙门吊运来的轨枕按规定的轨枕间距向底碴上布放轨枕，每次布放一根。同时收起两侧的长轨进入承轨槽内。转运龙门吊：转运龙门吊可在布枕机和枕轨双层运输车上走行，从运枕车向布枕机履带运输装置上转运轨枕。为提高铺轨效率， 增加一台转运龙门吊来倒运轨枕。7.4.1.2 工艺流程单枕连续铺设施工工艺详见“CPG500 型铺设机铺轨工艺流程图”。CPG500 型铺设机铺轨工艺流程图7.4.1.3 施工工艺说明（1）铺轨车运行标示线设置铺轨作业前按设计要求精确测量线路中心线，并按铺轨机组要求用醒目颜色设置铺轨车运行标示线。（2）整套设备进场前的整备和保养整套设备进场前按使用说明进行整备和保养，对各部分进行试运转，确保上场设备性能完好。铺轨车运行标示线设置轨料装车设备编组进场轨枕转运收轨按要求间距布枕安装扣件长钢轨抽送与铺设轨枕方正轨枕传送下一个循环（3）轨料装车将长钢轨利用拖拉法，倒装至轨、枕双层运输车上，钢轨倒装完成后进行轨枕装车。所需长钢轨倒装完毕后及时将长钢轨锁定牢固。同时，长钢轨在倒装过程中要防止倾覆、扭曲、漏锁等事故的发生。轨枕采用龙门吊按一组16 根轨枕吊装到双层支架上方。龙门吊采用刚性吊具，每层之间应垫5cm ×5cm 木条。轨枕装车时要保证轨枕中心线与车辆中心线相重合。（4）整套设备编组进场整套设备按照拖拉机、 布枕机和枕轨双层列车编组顺序进场。转运龙门吊在轨、枕双层列车上进行适当的捆绑，确保运输安全。（5）长钢轨的抽放长钢轨抽放作业严格按设备操作规范作业。作业时遵循下列规定：①长钢轨从双层车上向前拖拉时遵照由两侧到中间的原则：轨卡将长钢轨卡紧后方可开动绞车将长轨向前拖拉；拖拉时，确保长钢轨准确进入其运行通道；拖拉机向前拖拉时，保证轨卡锁定牢固；底碴上每隔5～10m设一支撑滚轮，支撑滚轮设置位置准确、平稳；左右两根长钢轨同时铺设，接头位置保证相对，相错量不大于100mm 。②长钢轨拖拉与铺放过程中注意事项：轨卡卡固不牢，造成拉脱；拖拉时导向不准，擦伤钢轨；长距离拖拉禁止钢轨倾覆，以免扭伤钢轨；漏支滚轮或支垫间距过大，将底碴拖成沟槽。（6）轨枕转运轨枕转运采用可在枕轨双层运输列车上走行的轨行式专用龙门吊...
