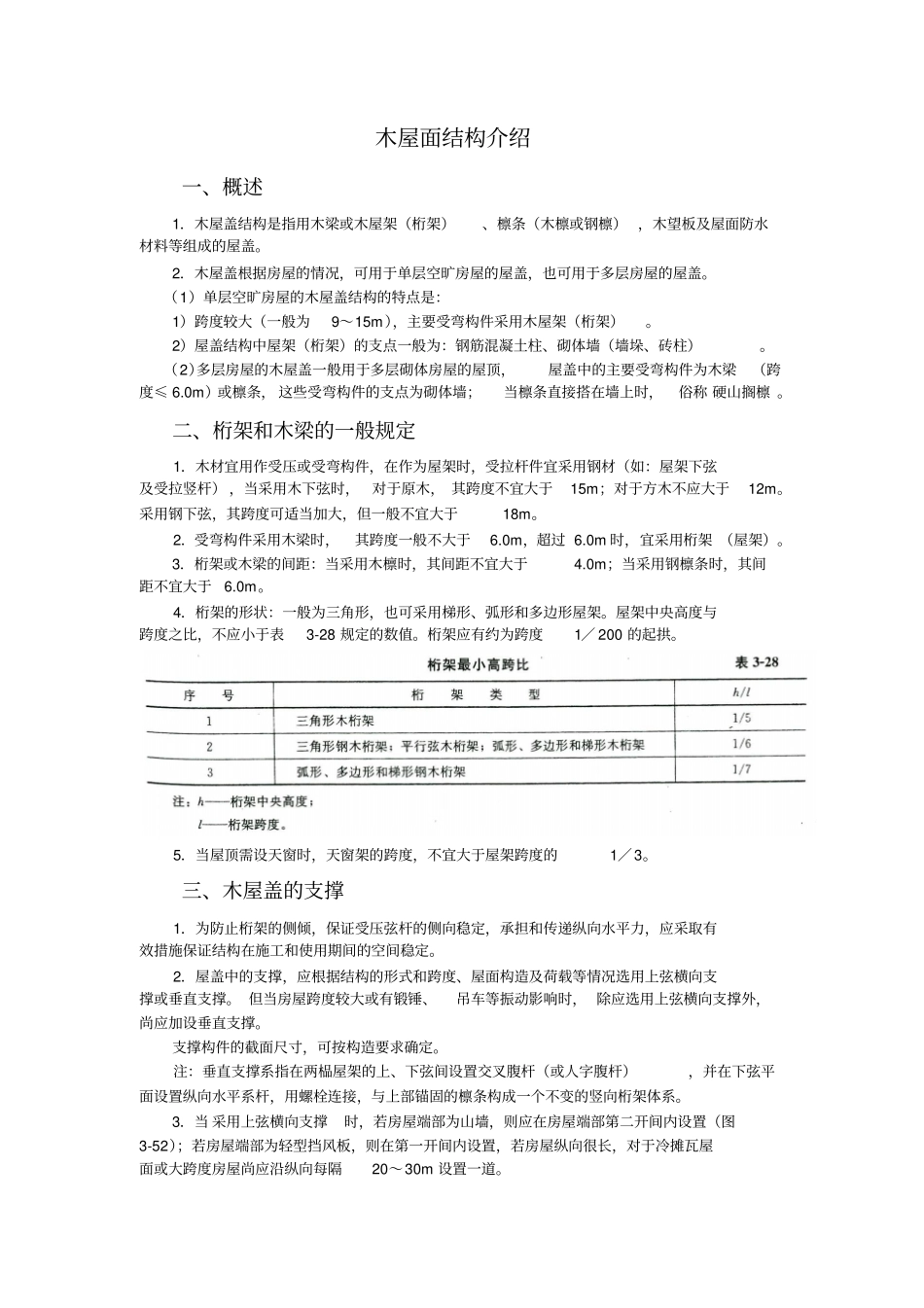

木屋面结构介绍一、概述1．木屋盖结构是指用木梁或木屋架（桁架）、檩条（木檩或钢檩） ，木望板及屋面防水材料等组成的屋盖。2．木屋盖根据房屋的情况，可用于单层空旷房屋的屋盖，也可用于多层房屋的屋盖。（1）单层空旷房屋的木屋盖结构的特点是：1）跨度较大（一般为9～15m），主要受弯构件采用木屋架（桁架）。2）屋盖结构中屋架（桁架）的支点一般为：钢筋混凝土柱、砌体墙（墙垛、砖柱）。（2）多层房屋的木屋盖一般用于多层砌体房屋的屋顶，屋盖中的主要受弯构件为木梁（跨度≤ 6.0m）或檩条， 这些受弯构件的支点为砌体墙；当檩条直接搭在墙上时，俗称 硬山搁檩 。二、桁架和木梁的一般规定1．木材宜用作受压或受弯构件，在作为屋架时，受拉杆件宜采用钢材（如：屋架下弦及受拉竖杆） ，当采用木下弦时，对于原木， 其跨度不宜大于15m；对于方木不应大于12m。采用钢下弦，其跨度可适当加大，但一般不宜大于18m。2．受弯构件采用木梁时，其跨度一般不大于6.0m，超过 6.0m 时，宜采用桁架 （屋架）。3．桁架或木梁的间距：当采用木檩时，其间距不宜大于4.0m；当采用钢檩条时，其间距不宜大于6.0m。4．桁架的形状：一般为三角形，也可采用梯形、弧形和多边形屋架。屋架中央高度与跨度之比，不应小于表3-28 规定的数值。桁架应有约为跨度1／ 200 的起拱。5．当屋顶需设天窗时，天窗架的跨度，不宜大于屋架跨度的1／3。三、木屋盖的支撑1．为防止桁架的侧倾，保证受压弦杆的侧向稳定，承担和传递纵向水平力，应采取有效措施保证结构在施工和使用期间的空间稳定。2．屋盖中的支撑，应根据结构的形式和跨度、屋面构造及荷载等情况选用上弦横向支撑或垂直支撑。 但当房屋跨度较大或有锻锤、吊车等振动影响时， 除应选用上弦横向支撑外，尚应加设垂直支撑。支撑构件的截面尺寸，可按构造要求确定。注：垂直支撑系指在两榀屋架的上、下弦间设置交叉腹杆（或人字腹杆），并在下弦平面设置纵向水平系杆，用螺栓连接，与上部锚固的檩条构成一个不变的竖向桁架体系。3．当 采用上弦横向支撑时，若房屋端部为山墙，则应在房屋端部第二开间内设置（图3-52）；若房屋端部为轻型挡风板，则在第一开间内设置，若房屋纵向很长，对于冷摊瓦屋面或大跨度房屋尚应沿纵向每隔20～30m 设置一道。上弦横向支撑的斜杆如选用圆钢，应设有调整松紧的装置。4．当采用垂直支撑时，在跨度方向可根据屋架跨度大小设置一道或两道，沿房屋纵向应隔间设置并在...
