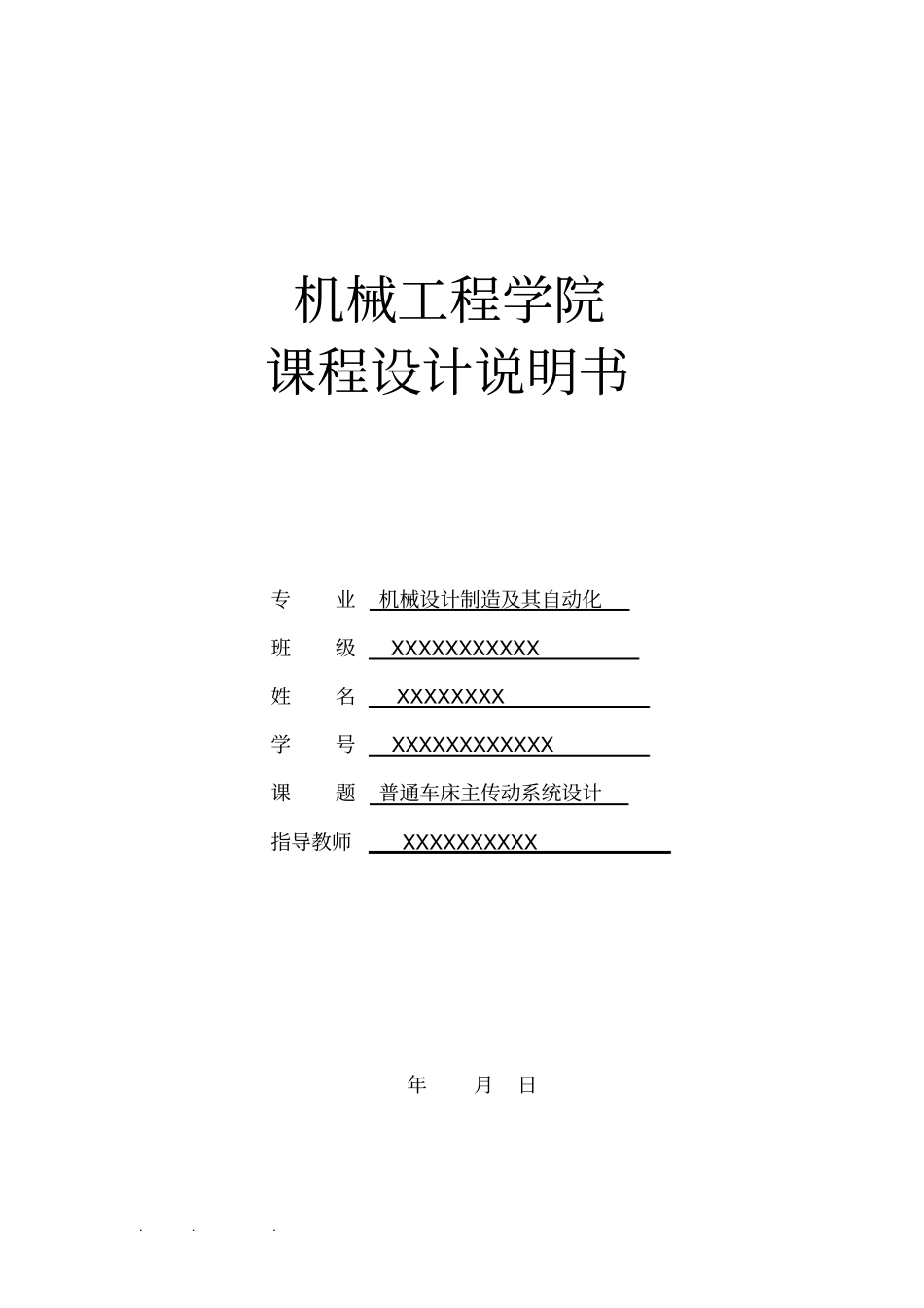

. . . 机械工程学院课程设计说明书专业机械设计制造及其自动化班级 XXXXXXXXXXX 姓名 XXXXXXXX 学号 XXXXXXXXXXXX 课题普通车床主传动系统设计指导教师 XXXXXXXXXX 年月日. . . 普通车床主传动系统设计说明书一、 设计题目：设计一台普通车床的主传动系统，设计参数：序号加工最大直径主轴转速系列（r/min ）驱 动 电 动 机 功 率与同步转速1 400mm 1000,710,500,355,250,180 ,125,90 4.5kw,1500r/min 2 400mm 1000,500,355,250,180 ,125,90,45 4kw,1500r/min 3 320mm 2000,1420,1000,710,500,360 ,250,180,125,90,63,45 4kw,1500r/min 4 320mm 2000,1000,710,500,360,250 ,180,125,90,63,45,22 3kw,1500r/min 5 320mm 2000,1260,1000,800,630,500 400,320,250,200,160,100 4kw,1500r/min 6 320mm 2000,1250,800,630,500,400,320 ,250,200,160,100,63 3kw,1500r/min ( 选择第三组参数作为设计数据) 二、运动设计（1）传动方案设计（选择集中传动方案）（2）转速调速围2000max44.4445minnRnn（3）根据《机械制造装备设计》78P 公式（ 3-2 ）因为已知znR∴ Z=lglgnR+1 ∴=)1( ZnR =114.44 =1.411 根据《机械制造装备设计》77P 表 3-5 标准公比。这里我们取标准公比系列=1.41 ，因为=1.41=1.066，根据《机械制造装备设计》77P 表 3-6 标准数列。首先找到最小极限转速25，再每跳过 5 个数（ 1.26 ～1.066 ）取一个转速，即可得到公比为 1.41 的数列： 45、63、90、125、180、250、355、500、710、1000、1400、2000。（4）结构式采用 ：13612322. . . 1）确定系数'0x'0ln111 1210lnnRxZ2）确定结构网和结构式：确定基本组传动副数，一般取02P，在这里取03P3）基型传动系统的结构式应为：126122 32g g4）变型传动系统的结构式，应在原结构式的基础上，将元基本组基比指数加上'0x 而成，应为'0x 为 0，故不发生改变。根据“前多后少”，“前密后疏”的原则，取136123225）验算原基本组变形后的变速围22 13 (2 1)321.411.412.88xPR6）验算最末变速的组变速围3316 (21)631.411.417.8588xPR根据中间变速轴变速围小的原则选择结构网。从而确定结构网如下：传动系的结构网. . . （5）绘制转速图：1）分配总降速比11450114532.232u若每一个变速组最小降速比取14则三个变速组为164，则需增加定比传动副，故选用三角带传动来降低速比可以满足要求。2）确定传动轴...
