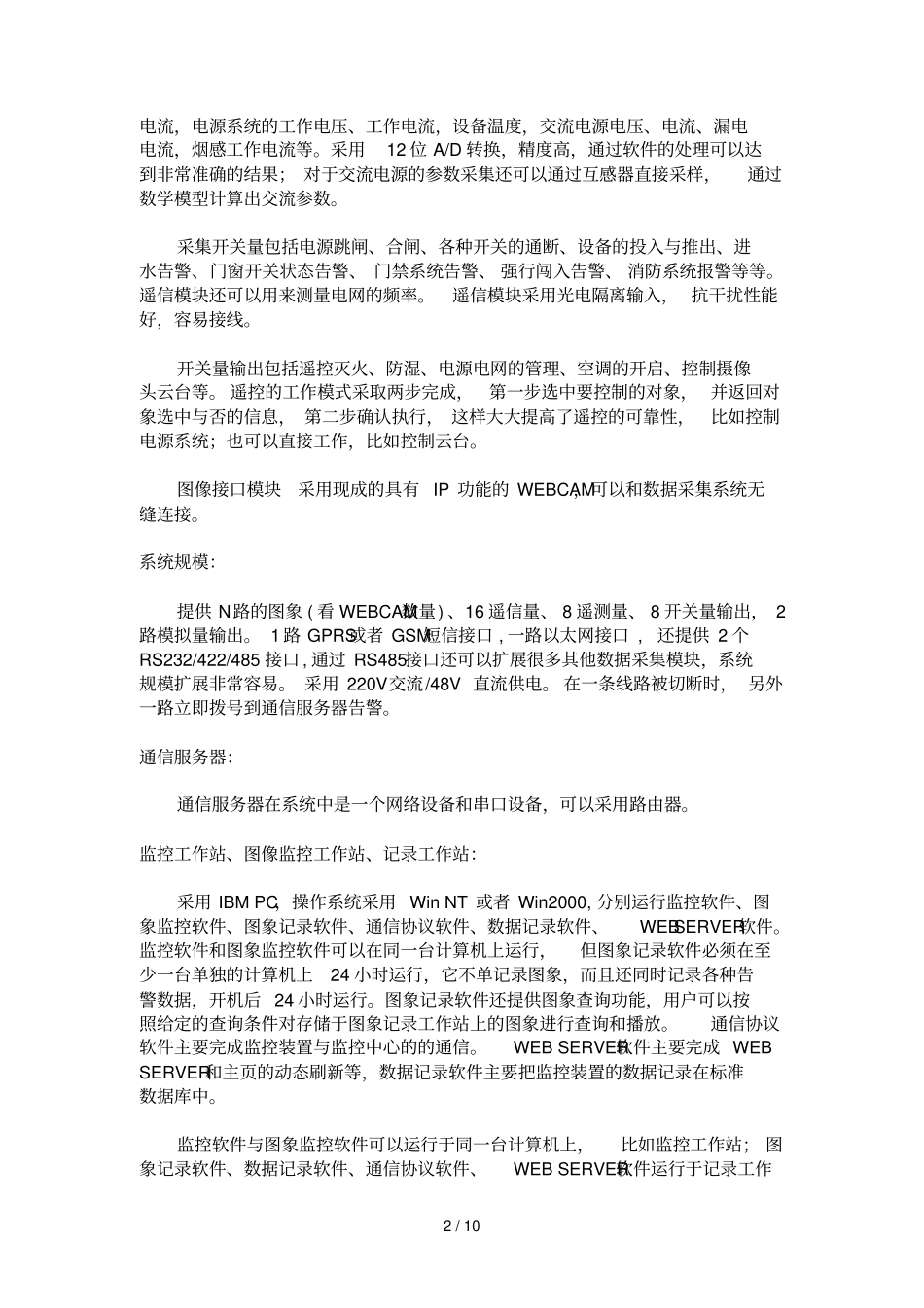

1 / 10 机房监控1. 系统概述随着网络、 电信、自动化事业的飞速发展， 对于无人机房的环境远程监控的需要越来越强烈。它主要采用计算机、通信、网络、五遥（遥测、遥信、遥控、遥调、遥视）技术，构成一个一体化的网络监控系统，可以在计算机屏幕上看到监控点的图形，了解监控点的信息，降低劳动强度和生产成本，提高效率。监控系统主要包括三个部分构成：监控装置、传输通道、监控中心。如下图所示，采用电话网或者互联网作为传输手段以及分级的结构形式，可以做到地区联网、省局联网乃至全国联网。2. 系统构成描述监控装置暂提供一个GPRS或者 GSM短信接口， 一个以太网接口；为提高系统的可用度， 一个为主通道接口， 一个为备用通道接； 以太网口可以直接接入互联网（如果提供接口的话）。考虑到无人机房在发生火灾或被盗时，可能所有的有线通信手段都完全中断，所以一定要有无线通信的方式，GPRS或者 GSM短消息接口作为一个紧急告警的备用接口显得非常重要。采用标准的 IP 协议，所以网络的大小和拓扑结构可以任意。通信服务器可以采用现在的电话或ISDN接入服务器或其他接入设备。地区互联、地区上联、省级互联、省级上联都采用电话网与互联网互为备份的形式，协议采用统一的IP 协议。由于采取上述的结构，一个管理中心从理论上说可以管理无限多个无人机房。而且网络的管理与维护与互联网一致，不要另外的培训和学习。下面介绍系统中各部件的功能：监控装置：监控装置包括以下几个模块： 通信主控模块、遥测遥信遥控模块、图象监控接口模块。通信主控模块提供1 个 GPRS或者 GSM短信接口及一个以太网接口，与本地监控中心的通信服务器通信。还提供2 个 485 接口，用于与其他的系统通信，如数控云台、智能UPS电源等。通信主控模块包括了模拟量采集、开关量采集、 开关量输出的功能。 如果接口数量不够还可以扩展其他的遥测遥信遥控模块。主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电2 / 10 电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用12 位 A/D 转换，精度高，通过软件的处理可以达到非常准确的结果； 对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。采集开关量包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、 门禁系统告警、 强行闯入告警、 消防系...
