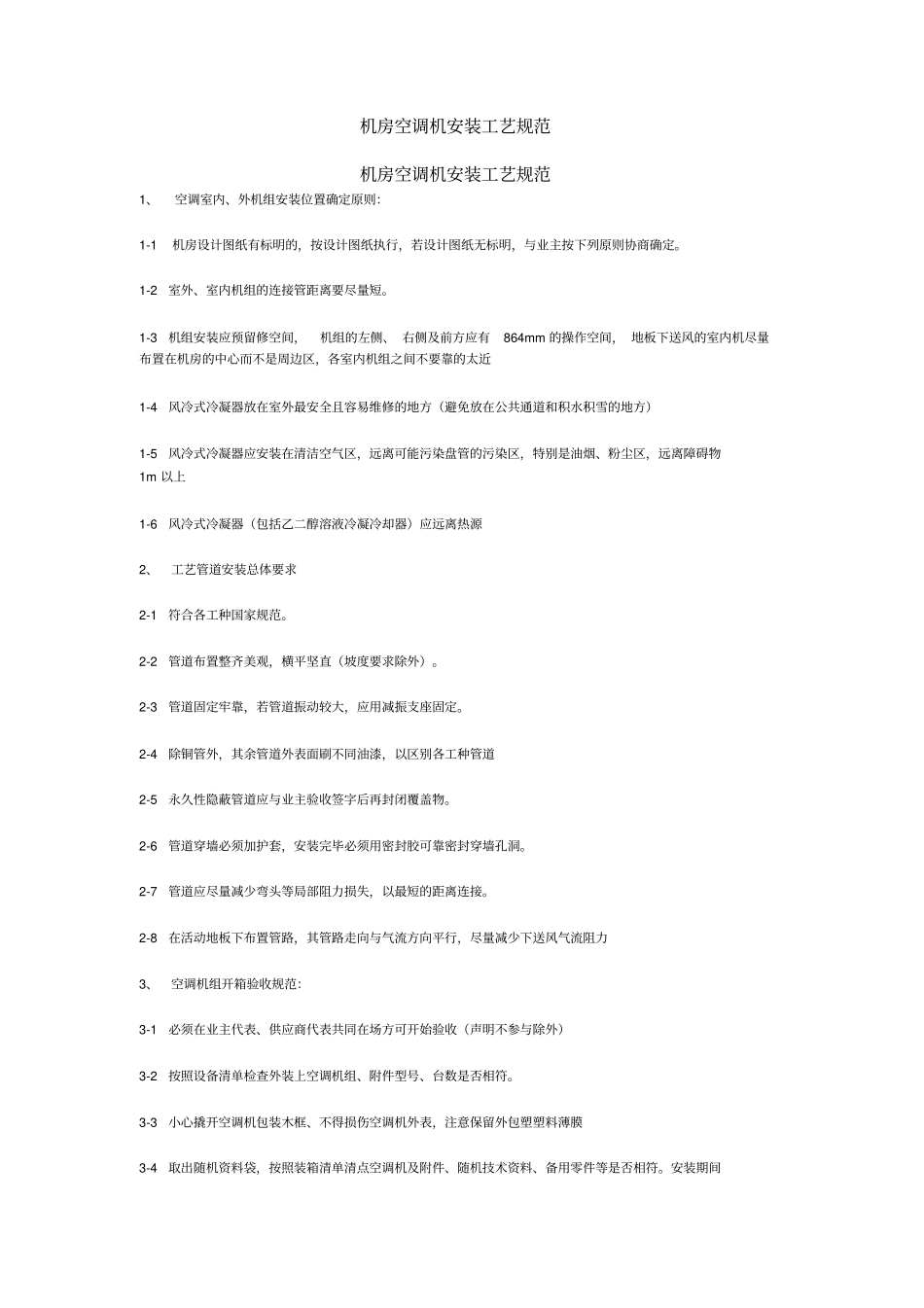

机房空调机安装工艺规范机房空调机安装工艺规范1、空调室内、外机组安装位置确定原则：1-1 机房设计图纸有标明的，按设计图纸执行，若设计图纸无标明，与业主按下列原则协商确定。1-2 室外、室内机组的连接管距离要尽量短。1-3 机组安装应预留修空间，机组的左侧、 右侧及前方应有864mm 的操作空间， 地板下送风的室内机尽量布置在机房的中心而不是周边区，各室内机组之间不要靠的太近1-4 风冷式冷凝器放在室外最安全且容易维修的地方（避免放在公共通道和积水积雪的地方）1-5 风冷式冷凝器应安装在清洁空气区，远离可能污染盘管的污染区，特别是油烟、粉尘区，远离障碍物1m 以上1-6 风冷式冷凝器（包括乙二醇溶液冷凝冷却器）应远离热源2、工艺管道安装总体要求2-1 符合各工种国家规范。2-2 管道布置整齐美观，横平坚直（坡度要求除外）。2-3 管道固定牢靠，若管道振动较大，应用减振支座固定。2-4 除铜管外，其余管道外表面刷不同油漆，以区别各工种管道2-5 永久性隐蔽管道应与业主验收签字后再封闭覆盖物。2-6 管道穿墙必须加护套，安装完毕必须用密封胶可靠密封穿墙孔洞。2-7 管道应尽量减少弯头等局部阻力损失，以最短的距离连接。2-8 在活动地板下布置管路，其管路走向与气流方向平行，尽量减少下送风气流阻力3、空调机组开箱验收规范：3-1 必须在业主代表、供应商代表共同在场方可开始验收（声明不参与除外）3-2 按照设备清单检查外装上空调机组、附件型号、台数是否相符。3-3 小心撬开空调机包装木框、不得损伤空调机外表，注意保留外包塑塑料薄膜3-4 取出随机资料袋，按照装箱清单清点空调机及附件、随机技术资料、备用零件等是否相符。安装期间随机资料应妥善保管。3-5 外观检查：检查空调机外观和各种标识。3-6 内部检查：3-6.1 打开机壳检查空调机检查机组零件是否和技术资料相符。3-6.2 检查连接铜管是否用泄漏现象。3-6.3 检查空气换热器翅片是否划伤，压瘪等，换热器铜管是否有明显的小孔等。3-6.4 转动风机皮带，检查是否灵活。3-6.5 检查其他零部件。3-7 检查完毕，重新固定外壳，并填写空调机开箱验收检查表。4、空调室内机、室外机安装规范4-1 严格按照安装图位置放线、定位。4-2 空调机组找平：用水平尺找平，垂直偏差、水平偏差小于等于1mm。4-3 固定牢靠，若安装在可调活动地板上，在机组下面必须安装一个支架，并且支架应能承受空调机组的荷载。4-4 室内机组下面应加垫木或厚度不小于10m...
