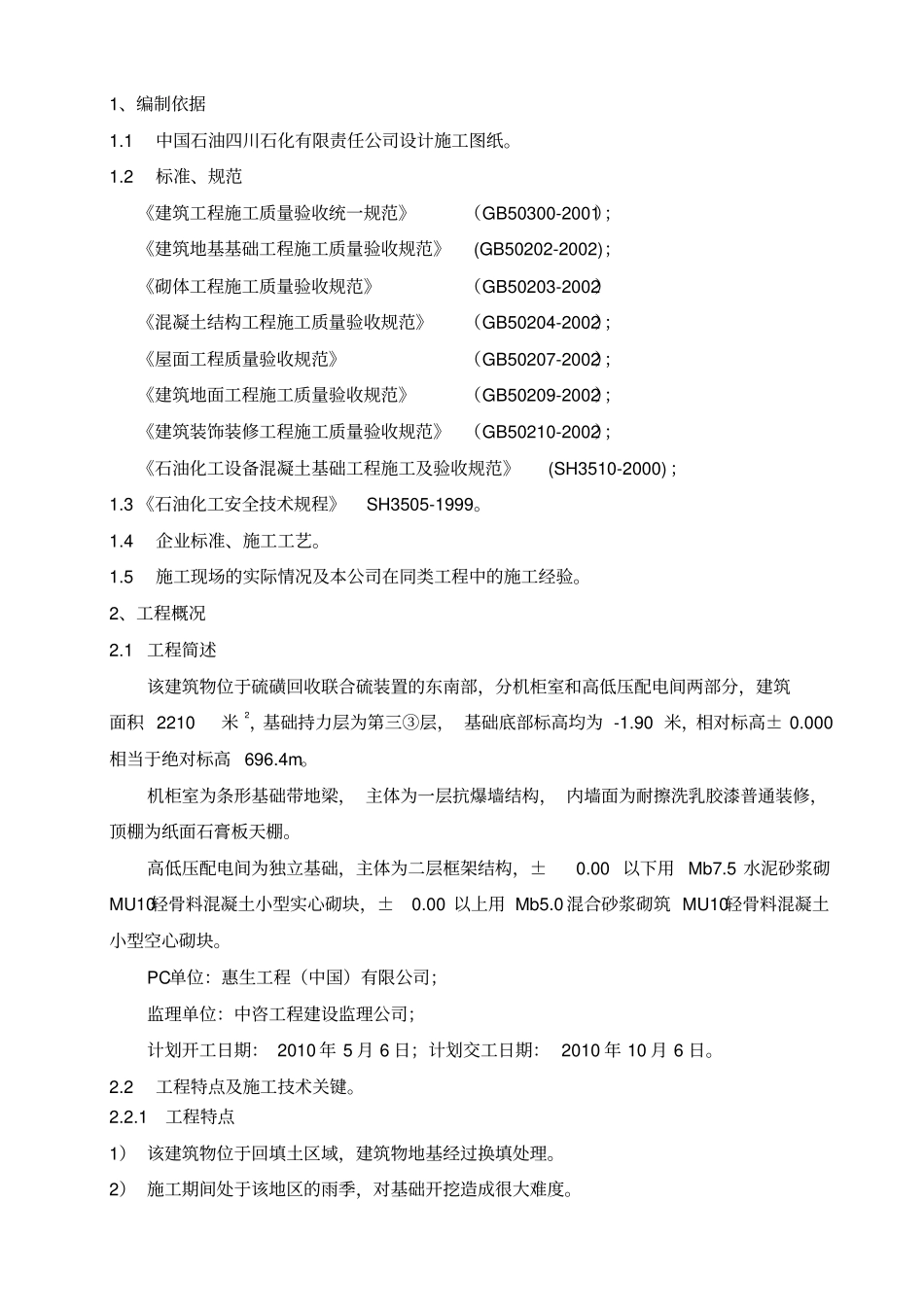

机柜室高低压配电间施工方案_第1页
1/28

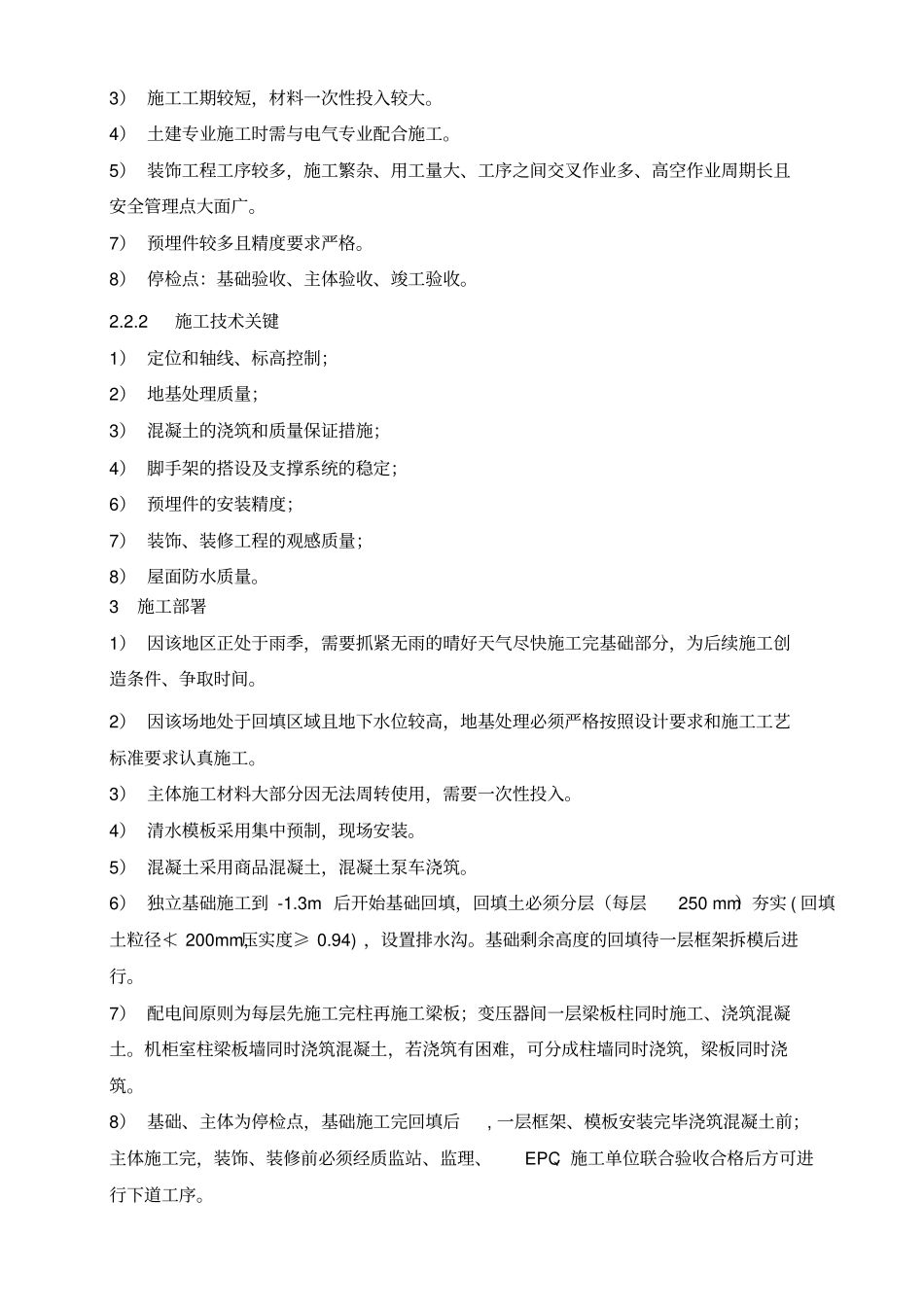

机柜室高低压配电间施工方案_第2页
2/28

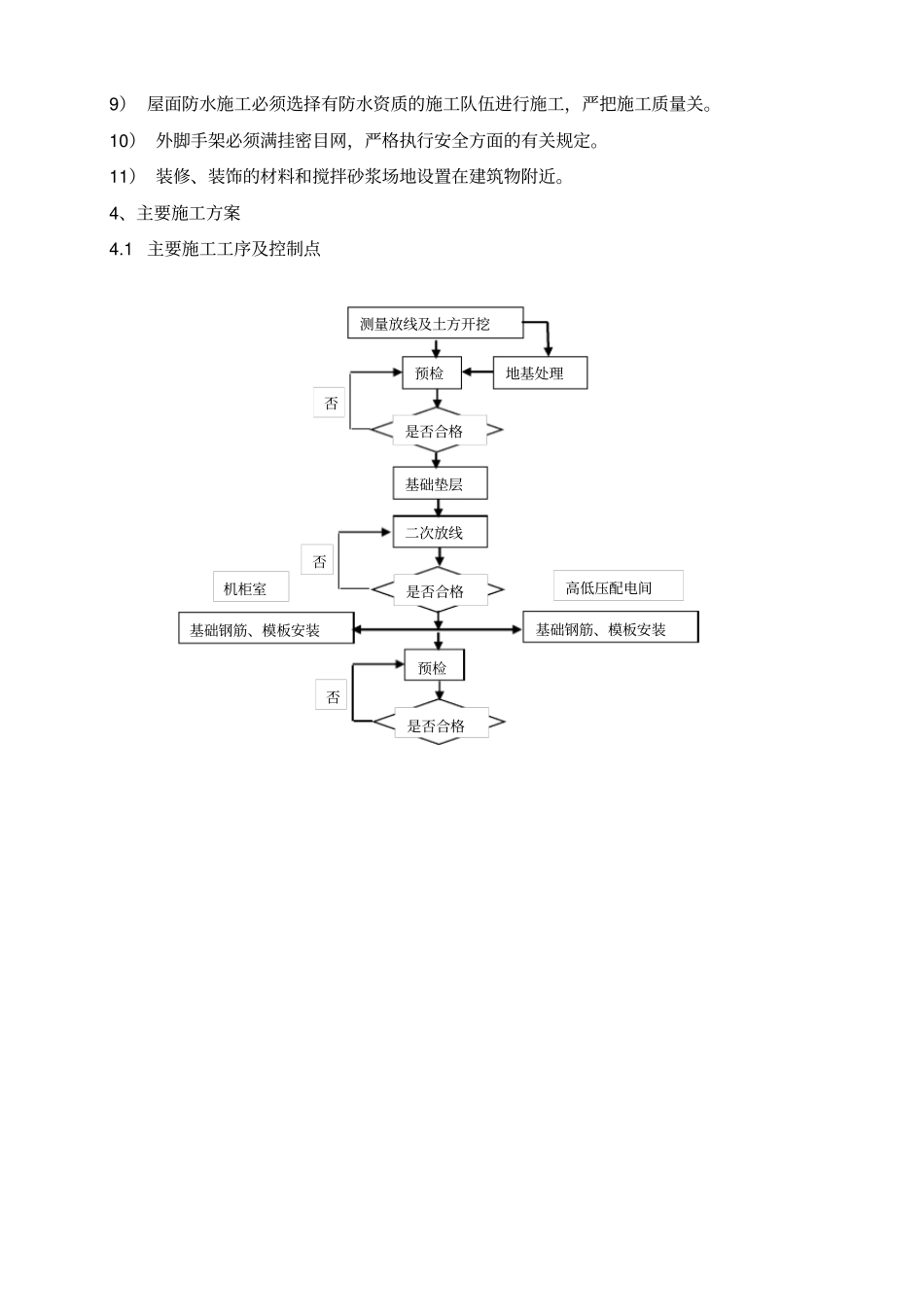

机柜室高低压配电间施工方案_第3页
3/28
1、编制依据1.1 中国石油四川石化有限责任公司设计施工图纸。1.2 标准、规范《建筑工程施工质量验收统一规范》(GB50300-2001);《建筑地基基础工程施工质量验收规范》(GB50202-2002);《砌体工程施工质量验收规范》(GB50203-2002)《混凝土结构工程施工质量验收规范》(GB50204-2002);《屋面工程质量验收规范》(GB50207-2002);《建筑地面工程施工质量验收规范》(GB50209-2002);《建筑装饰装修工程施工质量验收规范》 (GB50210-2002);《石油化工设备混凝土基础工程施工及验收规范》(SH3510-2000) ;1.3 《石油化工安全技术规程》 SH3505-1999。1.4 企业标准、施工工艺。1.5 施工现场的实际情况及本公司在同类工程中的施工经验。2、工程概况2.1 工程简述该建筑物位于硫磺回收联合硫装置的东南部,分机柜室和高低压配电间两部分,建筑面积 2210 米2,基础持力层为第三③层, 基础底部标高均为 -1.90 米,相对标高± 0.000相当于绝对标高 696.4m。机柜室为条形基础带地梁, 主体为一层抗爆墙结构, 内墙面为耐擦洗乳胶漆普通装修,顶棚为纸面石膏板天棚。高低压配电间为独立基础,主体为二层框架结构,±0.00 以下用 Mb7.5 水泥砂浆砌MU10轻骨料混凝土小型实心砌块,±0.00 以上用 Mb5.0 混合砂浆砌筑 MU10轻骨料混凝土小型空心砌块。PC单位:惠生工程(中国)有限公司;监理单位:中咨工程建设监理公司;计划开工日期: 2010 年 5 月 6 日;计划交工日期: 2010 年 10 月 6 日。2.2 工程特点及施工技术关键。2.2.1 工程特点1) 该建筑物位于回填土区域,建筑物地基经过换填处理。2) 施工期间处于该地区的雨季,对基础开挖造成很大难度。3) 施工工期较短,材料一次性投入较大。4) 土建专业施工时需与电气专业配合施工。5) 装饰工程工序较多,施工繁杂、用工量大、工序之间交叉作业多、高空作业周期长且安全管理点大面广。7) 预埋件较多且精度要求严格。8) 停检点:基础验收、主体验收、竣工验收。2.2.2 施工技术关键1) 定位和轴线、标高控制;2) 地基处理质量;3) 混凝土的浇筑和质量保证措施;4) 脚手架的搭设及支撑系统的稳定;6) 预埋件的安装精度;7) 装饰、装修工程的观感质量;8) 屋面防水质量。3 施工部署1) 因该地区正处于雨季,需要抓紧无雨的晴好天气尽快施工完基础部分,为后续施工创造条件、争取时间。2) 因该场地处于回填区域且地下水位较高,地...
