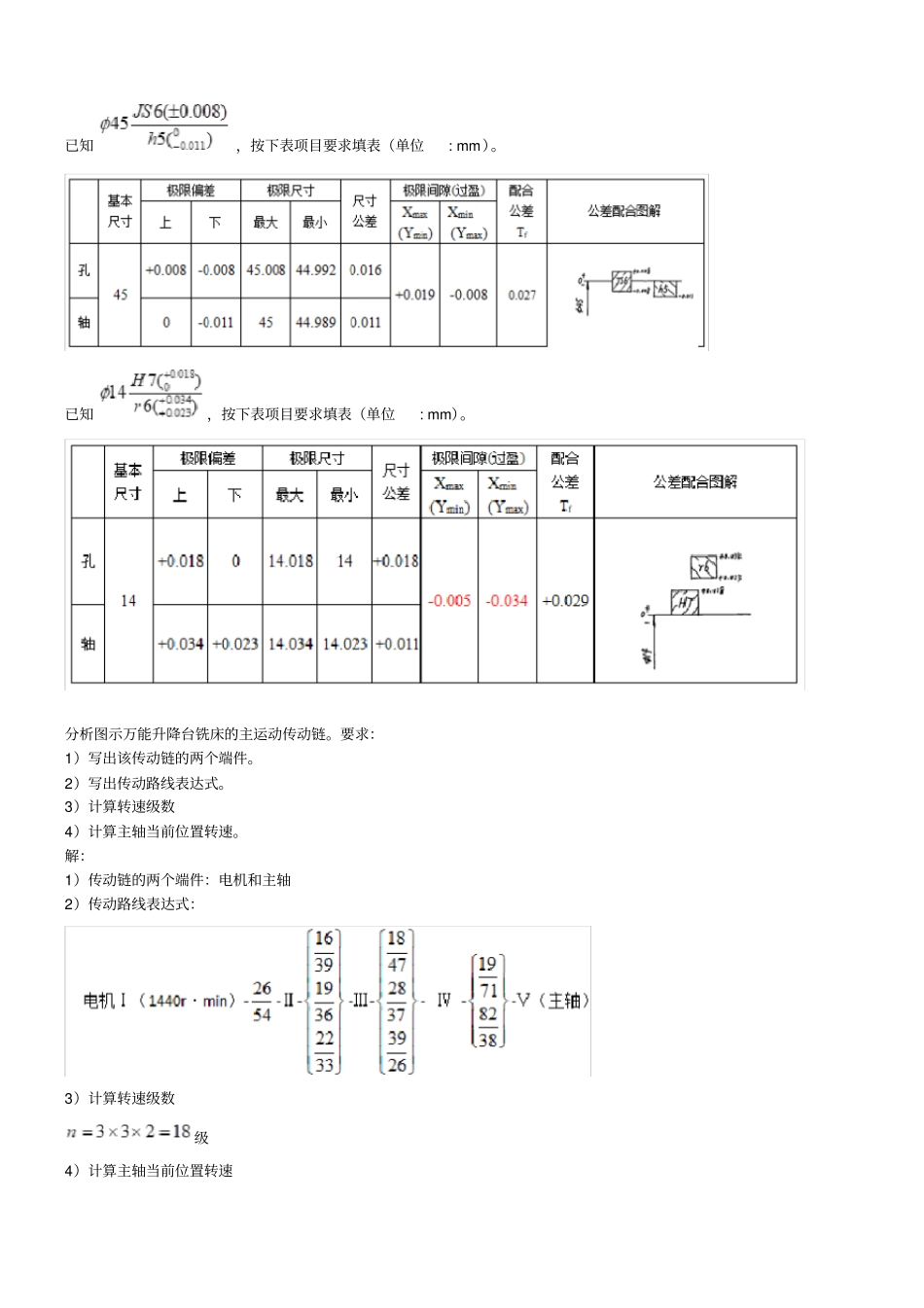

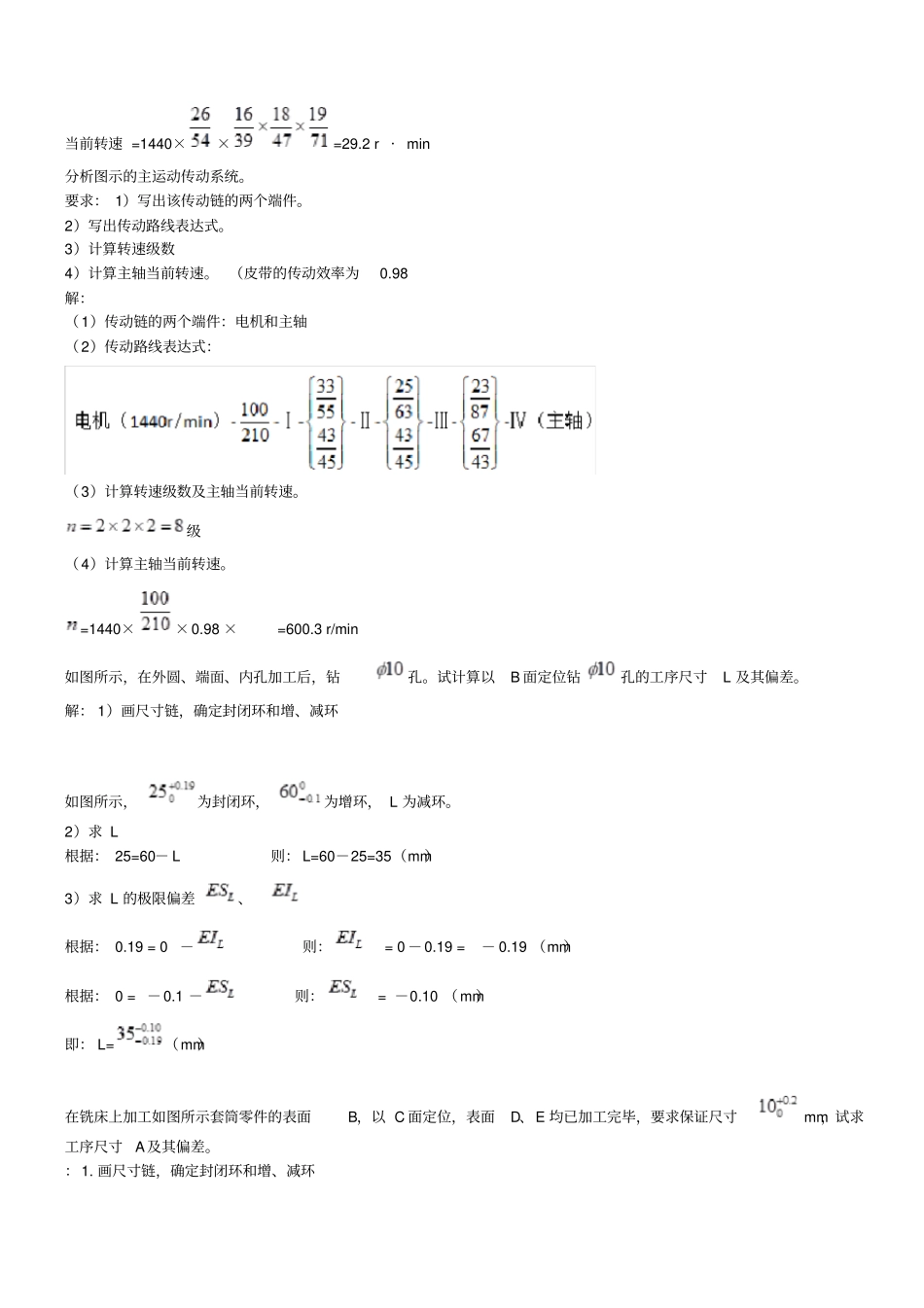

已知，按下表项目要求填表（单位: mm）。已知，按下表项目要求填表（单位: mm）。分析图示万能升降台铣床的主运动传动链。要求：1）写出该传动链的两个端件。2）写出传动路线表达式。3）计算转速级数4）计算主轴当前位置转速。解：1）传动链的两个端件：电机和主轴2）传动路线表达式：3）计算转速级数级4）计算主轴当前位置转速当前转速 =1440××=29.2 r ·min分析图示的主运动传动系统。要求： 1）写出该传动链的两个端件。2）写出传动路线表达式。3）计算转速级数4）计算主轴当前转速。 （皮带的传动效率为0.98解：（1）传动链的两个端件：电机和主轴（2）传动路线表达式：（3）计算转速级数及主轴当前转速。级（4）计算主轴当前转速。=1440××0.98 ×=600.3 r/min如图所示，在外圆、端面、内孔加工后，钻孔。试计算以B 面定位钻孔的工序尺寸L 及其偏差。解： 1）画尺寸链，确定封闭环和增、减环如图所示，为封闭环，为增环， L 为减环。2）求 L 根据： 25=60－ L 则： L=60－25=35（mm）3）求 L 的极限偏差、根据： 0.19 = 0－则：= 0 －0.19 = － 0.19 （mm）根据： 0 = －0.1 －则：= －0.10 （mm）即： L=（mm）在铣床上加工如图所示套筒零件的表面B，以 C 面定位，表面D、E 均已加工完毕，要求保证尺寸mm，试求工序尺寸A及其偏差。：1. 画尺寸链，确定封闭环和增、减环如图所示，为封闭环， A、为增环，为减环。2. 求 A 根据： 10= A + 30 －60则： A = 60 + 10－30 = 40 （mm）3. 求 L 的极限偏差、根据： 0.20 = + 0.06 －（－ 0.06 ）则：= 0.20 －0.06 －0.06 = 0.08（mm）根据： 0 =+ 0 － 0.06 则：= 0.06 （mm）即： A = （mm）如图所示为轴套零件，在车床上已加工好外圆、内孔及各面，现需在铣床上以左端面定位铣出右端槽，并保证尺寸，试求工序尺寸及其偏差。A 的极限偏差、。根据： 0.20 = （+ 0 ）－（ 0－0.1 ）则：= 0.20 －0.1= 0.1（mm）根据：－ 0.20 = （－0.1 ）－（ +0.05+0.1 ）则：=0.05+0.1+0.1 －0.20= 0.05（mm）即： A = （mm）一、填空题１．金属材料的力学性能是指在外载荷作用下其抵抗（变形）或（破坏）的能力。２．材料的性能一般分为（使用性能）和（工艺性能）。３．材料的使用性能包括（力学性能）、（物理性能）和（化学性能）。４．材料的工艺性能包括（铸造性）、（锻造性）、（焊接性...
