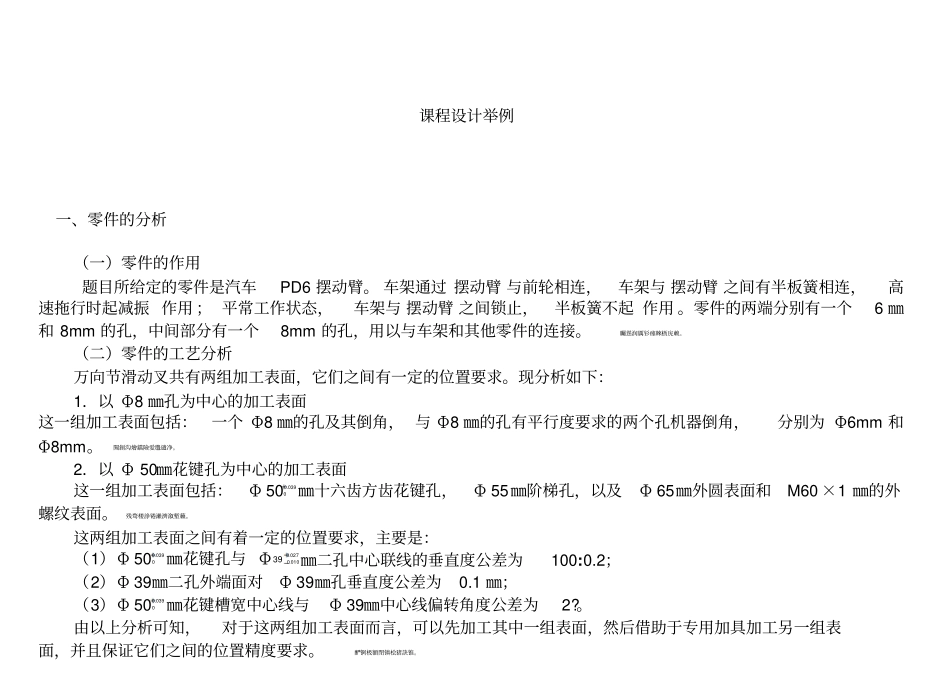

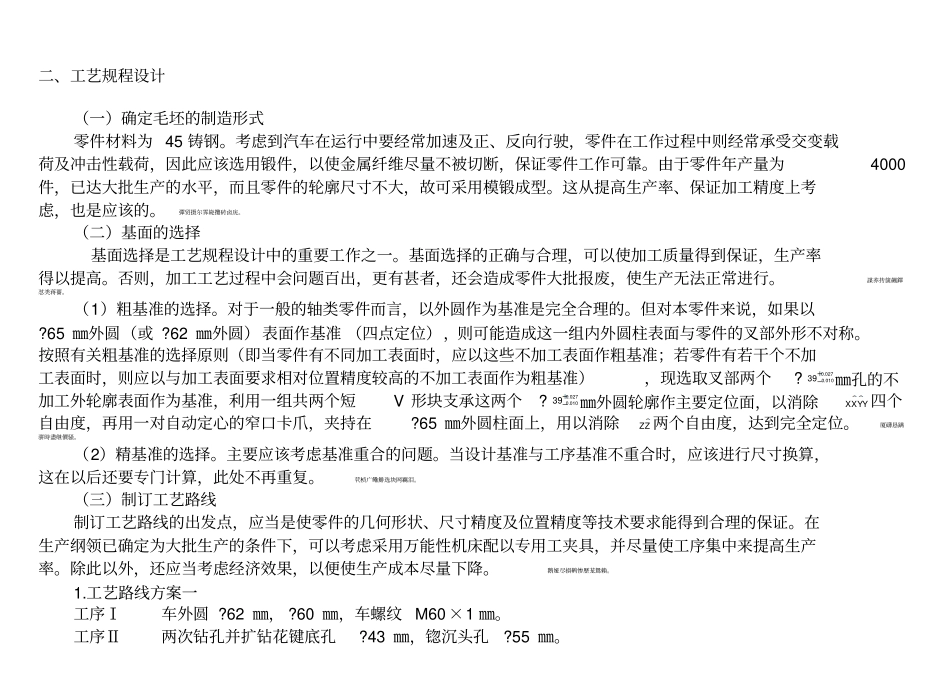

课程设计举例一、零件的分析（一）零件的作用题目所给定的零件是汽车PD6 摆动臂。 车架通过 摆动臂 与前轮相连，车架与 摆动臂 之间有半板簧相连，高速拖行时起减振 作用 ； 平常工作状态，车架与 摆动臂 之间锁止，半板簧不起 作用 。零件的两端分别有一个6 ㎜和 8mm 的孔，中间部分有一个8mm 的孔，用以与车架和其他零件的连接。矚慫润厲钐瘗睞枥庑赖。（二）零件的工艺分析万向节滑动叉共有两组加工表面，它们之间有一定的位置要求。现分析如下：1．以 Φ8 ㎜孔为中心的加工表面这一组加工表面包括：一个 Φ8 ㎜的孔及其倒角， 与 Φ8 ㎜的孔有平行度要求的两个孔机器倒角，分别为 Φ6mm 和Φ8mm。聞創沟燴鐺險爱氇谴净。2．以 Φ 50㎜花键孔为中心的加工表面这一组加工表面包括：Φ 500.0390 ㎜十六齿方齿花键孔，Φ 55㎜阶梯孔，以及Φ 65㎜外圆表面和M60 ×1 ㎜的外螺纹表面。残骛楼諍锩瀨濟溆塹籟。这两组加工表面之间有着一定的位置要求，主要是：（1）Φ 500.0390 ㎜花键孔与Φ027.0010.039㎜二孔中心联线的垂直度公差为100:0.2；（2）Φ 39㎜二孔外端面对Φ 39㎜孔垂直度公差为0.1 ㎜；（3）Φ 500.0390 ㎜花键槽宽中心线与Φ 39㎜中心线偏转角度公差为2?。由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用加具加工另一组表面，并且保证它们之间的位置精度要求。酽锕极額閉镇桧猪訣锥。二、工艺规程设计（一）确定毛坯的制造形式零件材料为 45 铸钢。考虑到汽车在运行中要经常加速及正、反向行驶，零件在工作过程中则经常承受交变载荷及冲击性载荷，因此应该选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。由于零件年产量为4000件，已达大批生产的水平，而且零件的轮廓尺寸不大，故可采用模锻成型。这从提高生产率、保证加工精度上考虑，也是应该的。彈贸摄尔霁毙攬砖卤庑。（二）基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。謀荞抟箧飆鐸怼类蒋薔。（1）粗基准的选择。对于一般的轴类零件而言，以外圆作为基准是完全合理的。但对本零件来说，如果以?65 ㎜外圆（或 ?62 ㎜外圆） 表面作基准 （四点定位），则可能造成这一组内外圆柱表面与零件的叉部外形不对称。按照有关粗基...
