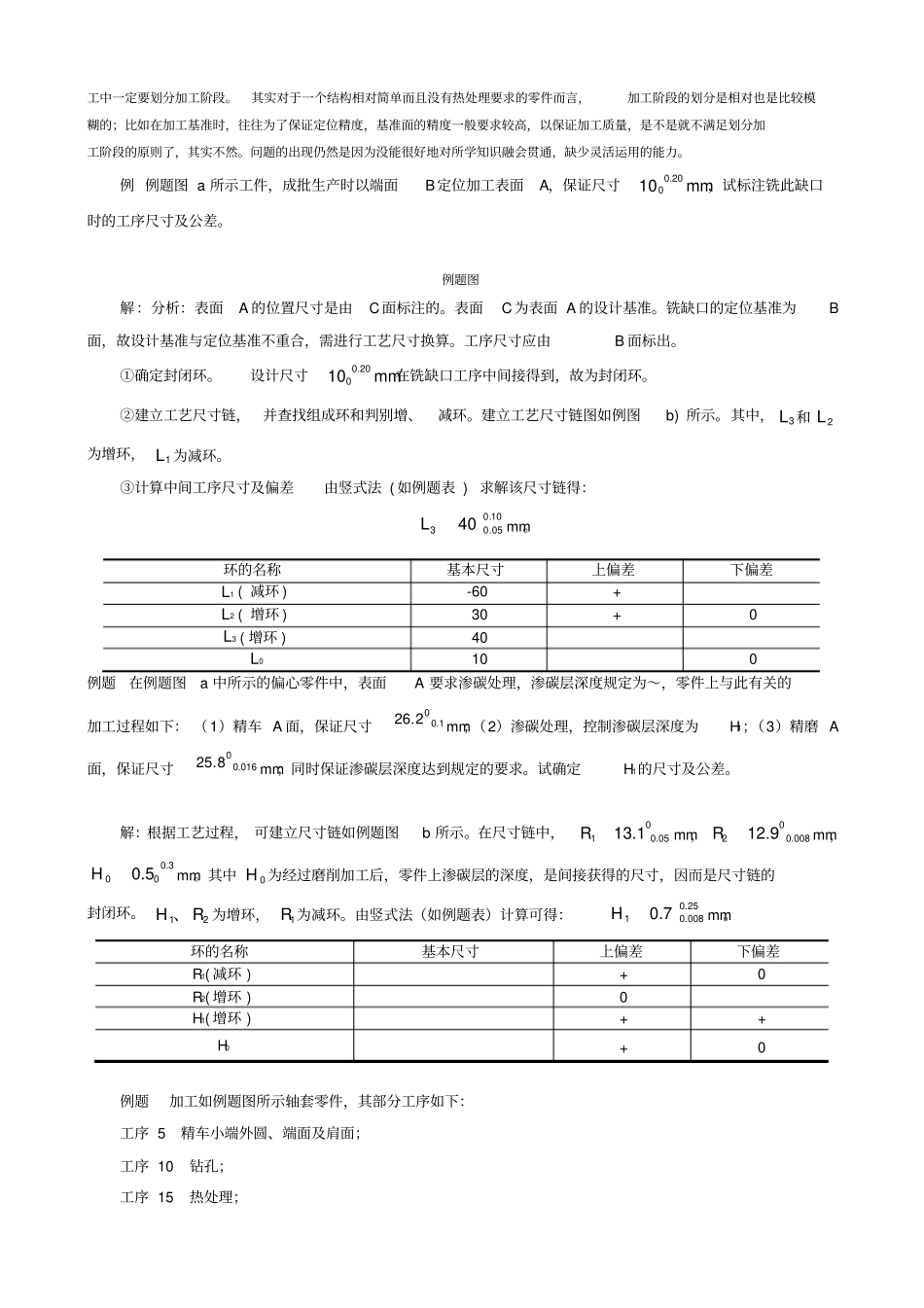

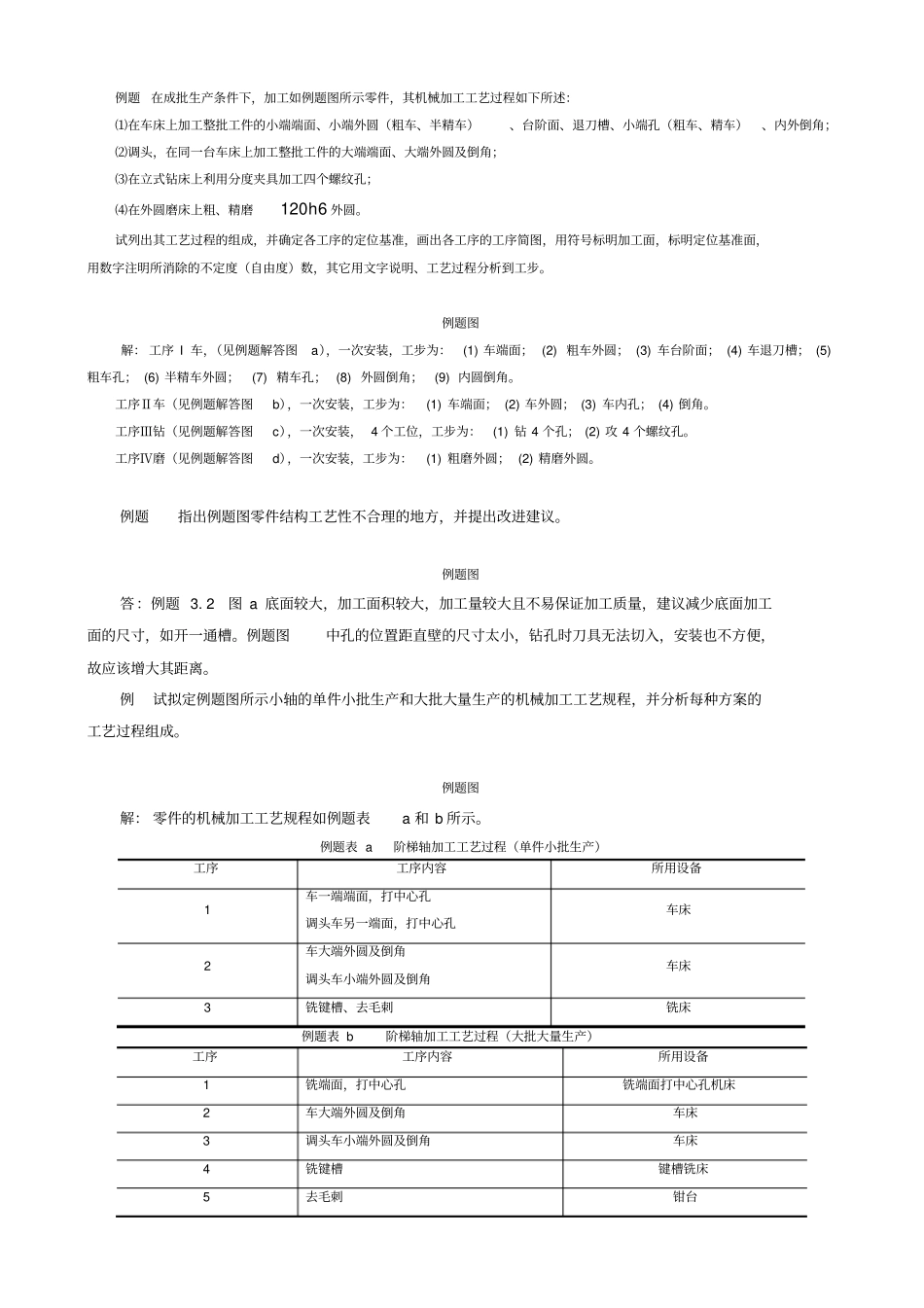

例题在成批生产条件下，加工如例题图所示零件，其机械加工工艺过程如下所述：⑴在车床上加工整批工件的小端端面、小端外圆（粗车、半精车）、台阶面、退刀槽、小端孔（粗车、精车）、内外倒角；⑵调头，在同一台车床上加工整批工件的大端端面、大端外圆及倒角；⑶在立式钻床上利用分度夹具加工四个螺纹孔；⑷在外圆磨床上粗、精磨120 6h外圆。试列出其工艺过程的组成，并确定各工序的定位基准，画出各工序的工序简图，用符号标明加工面，标明定位基准面，用数字注明所消除的不定度（自由度）数，其它用文字说明、工艺过程分析到工步。例题图解： 工序 I 车，（见例题解答图a），一次安装，工步为：(1) 车端面； (2) 粗车外圆； (3) 车台阶面； (4) 车退刀槽； (5)粗车孔； (6) 半精车外圆； (7) 精车孔； (8) 外圆倒角； (9) 内圆倒角。工序Ⅱ车（见例题解答图b），一次安装，工步为：(1) 车端面； (2) 车外圆； (3) 车内孔； (4) 倒角。工序Ⅲ钻（见例题解答图c），一次安装， 4 个工位，工步为：(1) 钻 4 个孔； (2) 攻 4 个螺纹孔。工序Ⅳ磨（见例题解答图d），一次安装，工步为：(1) 粗磨外圆； (2) 精磨外圆。例题指出例题图零件结构工艺性不合理的地方，并提出改进建议。例题图答：例题 3. 2图 a 底面较大，加工面积较大，加工量较大且不易保证加工质量，建议减少底面加工面的尺寸，如开一通槽。例题图中孔的位置距直壁的尺寸太小，钻孔时刀具无法切入，安装也不方便，故应该增大其距离。例试拟定例题图所示小轴的单件小批生产和大批大量生产的机械加工工艺规程，并分析每种方案的工艺过程组成。例题图解： 零件的机械加工工艺规程如例题表a 和 b 所示。例题表 a 阶梯轴加工工艺过程（单件小批生产）工序工序内容所用设备1车一端端面，打中心孔调头车另一端面，打中心孔车床2车大端外圆及倒角调头车小端外圆及倒角车床3铣键槽、去毛刺铣床例题表 b 阶梯轴加工工艺过程（大批大量生产）工序工序内容所用设备1铣端面，打中心孔铣端面打中心孔机床2车大端外圆及倒角车床3调头车小端外圆及倒角车床4铣键槽键槽铣床5去毛刺钳台从表中可看出，随零件生产类型的不同，工序的划分及每一个工序所包含的加工内容是不同的。在例题表中， 车完一个工件的大端外圆和倒角后，立即调头车小端外圆及倒角，这是一个工序。 而在例题表中，是在车完一批工件的大端外圆和倒角后再调头车小端外圆和倒角，加...
