机械旋挖成孔灌注桩施工工艺VIP免费

机械旋挖成孔灌注桩施工工艺_第1页
1/10

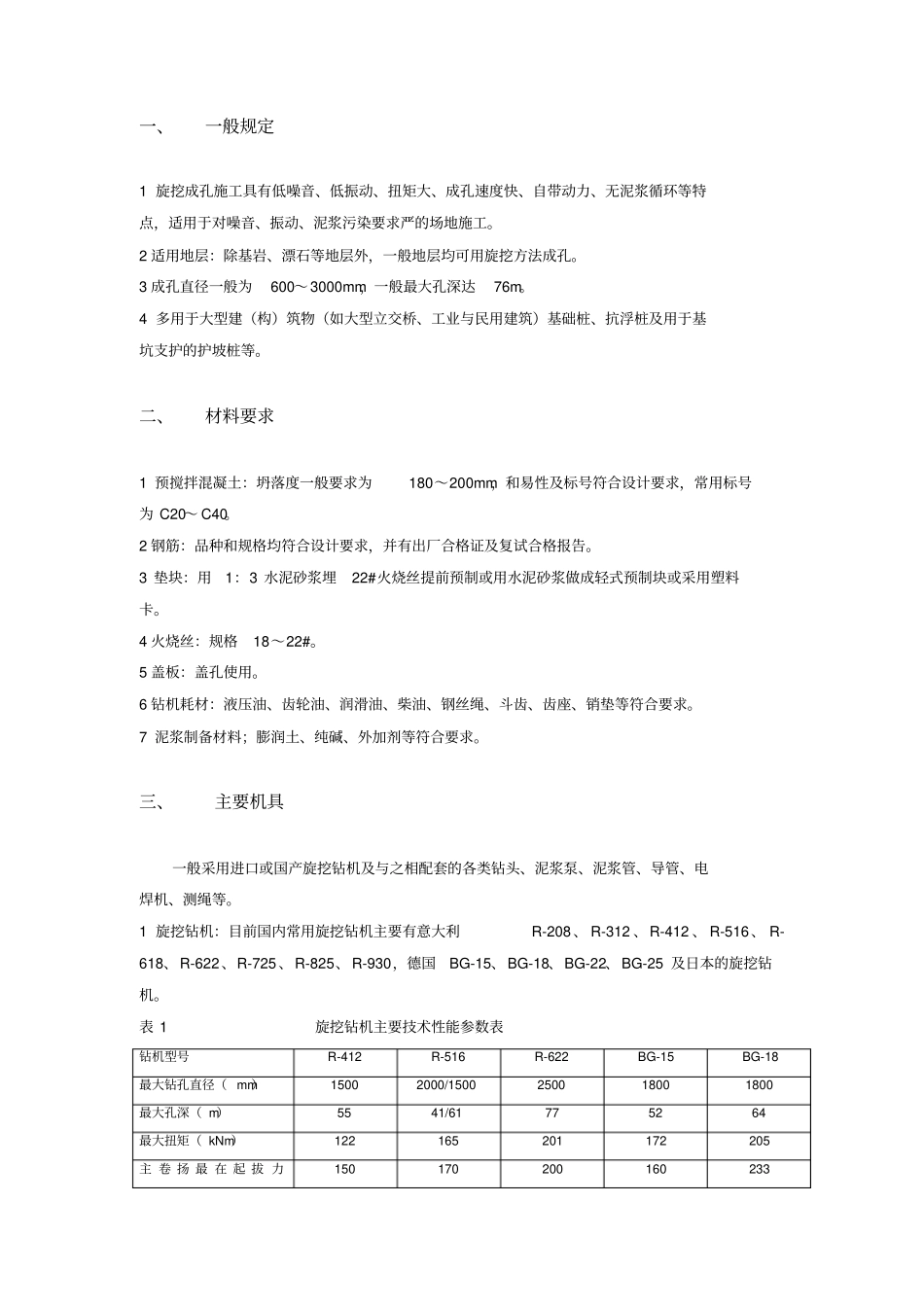

机械旋挖成孔灌注桩施工工艺_第2页
2/10

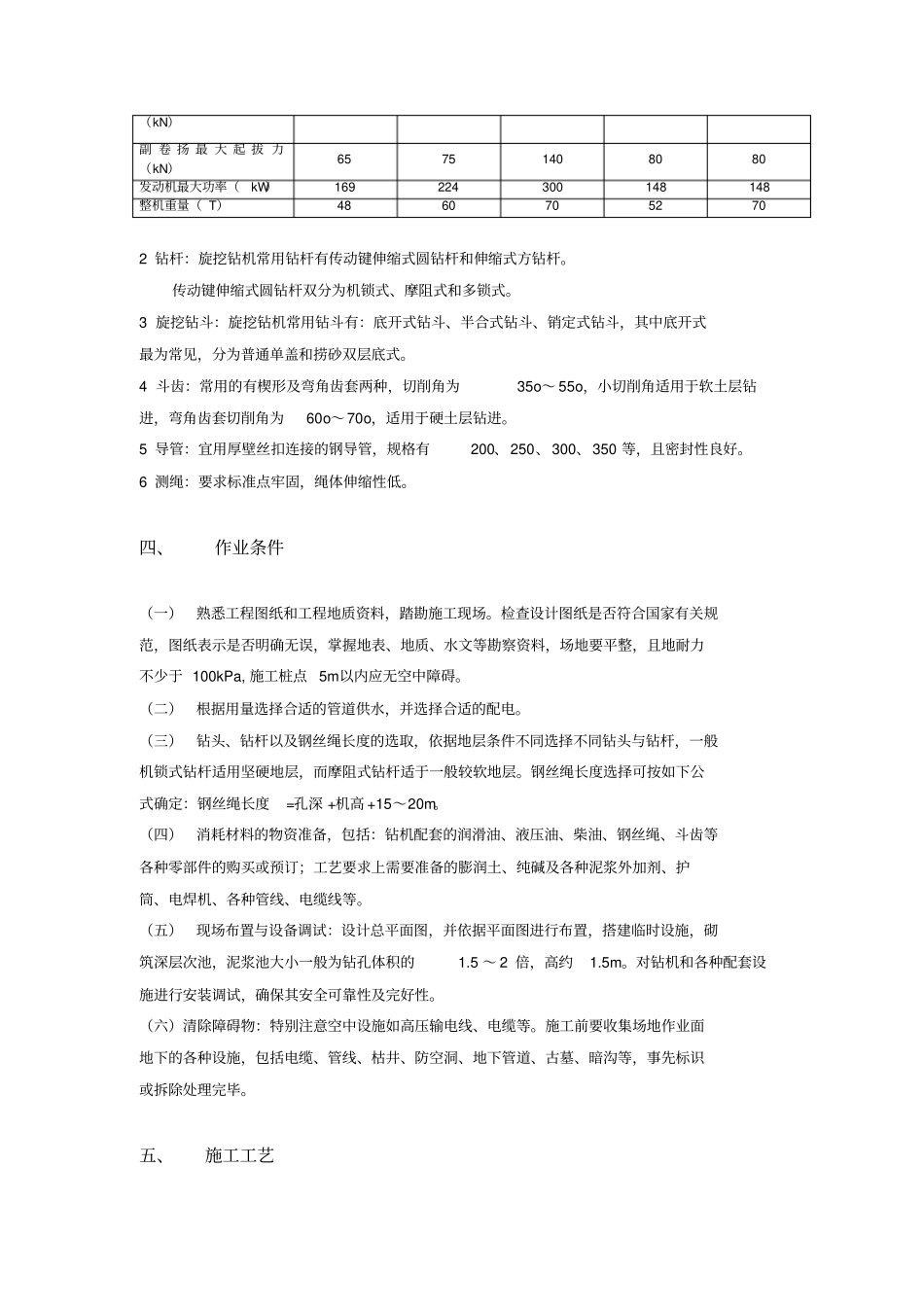

机械旋挖成孔灌注桩施工工艺_第3页
3/10
旋挖成孔灌注桩一、一般规定1 旋挖成孔施工具有低噪音、低振动、扭矩大、成孔速度快、自带动力、无泥浆循环等特点,适用于对噪音、振动、泥浆污染要求严的场地施工。2 适用地层:除基岩、漂石等地层外,一般地层均可用旋挖方法成孔。3 成孔直径一般为600~3000mm,一般最大孔深达76m。4 多用于大型建(构)筑物(如大型立交桥、工业与民用建筑)基础桩、抗浮桩及用于基坑支护的护坡桩等。二、材料要求1 预搅拌混凝土:坍落度一般要求为180~200mm,和易性及标号符合设计要求,常用标号为 C20~ C40。2 钢筋:品种和规格均符合设计要求,并有出厂合格证及复试合格报告。3 垫块:用1:3 水泥砂浆埋22#火烧丝提前预制或用水泥砂浆做成轻式预制块或采用塑料卡。4 火烧丝:规格18~22#。5 盖板:盖孔使用。6 钻机耗材:液压油、齿轮油、润滑油、柴油、钢丝绳、斗齿、齿座、销垫等符合要求。7 泥浆制备材料;膨润土、纯碱、外加剂等符合要求。三、主要机具一般采用进口或国产旋挖钻机及与之相配套的各类钻头、泥浆泵、泥浆管、导管、电焊机、测绳等。1 旋挖钻机:目前国内常用旋挖钻机主要有意大利R-208、 R-312 、R-412 、 R-516、 R-618、R-622、R-725、R-825、R-930,德国BG-15、BG-18、BG-22、BG-25 及日本的旋挖钻机。表 1 旋挖钻机主要技术性能参数表钻机型号R-412 R-516 R-622 BG-15 BG-18 最大钻孔直径( mm)1500 2000/1500 2500 1800 1800 最大孔深( m)55 41/61 77 52 64 最大扭矩( kNm)122 165 201 172 205 主 卷 扬 最 在 起 拔 力150 170 200 160 233 (kN)副 卷 扬 最 大 起 拔 力(kN)65 75 140 80 80 发动机最大功率(kW)169 224 300 148 148 整机重量( T)48 60 70 52 70 2 钻杆:旋挖钻机常用钻杆有传动键伸缩式圆钻杆和伸缩式方钻杆。传动键伸缩式圆钻杆双分为机锁式、摩阻式和多锁式。3 旋挖钻斗:旋挖钻机常用钻斗有:底开式钻斗、半合式钻斗、销定式钻斗,其中底开式最为常见,分为普通单盖和捞砂双层底式。4 斗齿:常用的有楔形及弯角齿套两种,切削角为35o~ 55o,小切削角适用于软土层钻进,弯角齿套切削角为60o~70o,适用于硬土层钻进。5 导管:宜用厚壁丝扣连接的钢导管,规格有200、250、300、350 等,且密封性良好。6 测绳:要求标准点牢固,绳体伸缩性低。四、作业条件(一)熟悉工程图纸和工程地质资料,踏勘施工现场...
