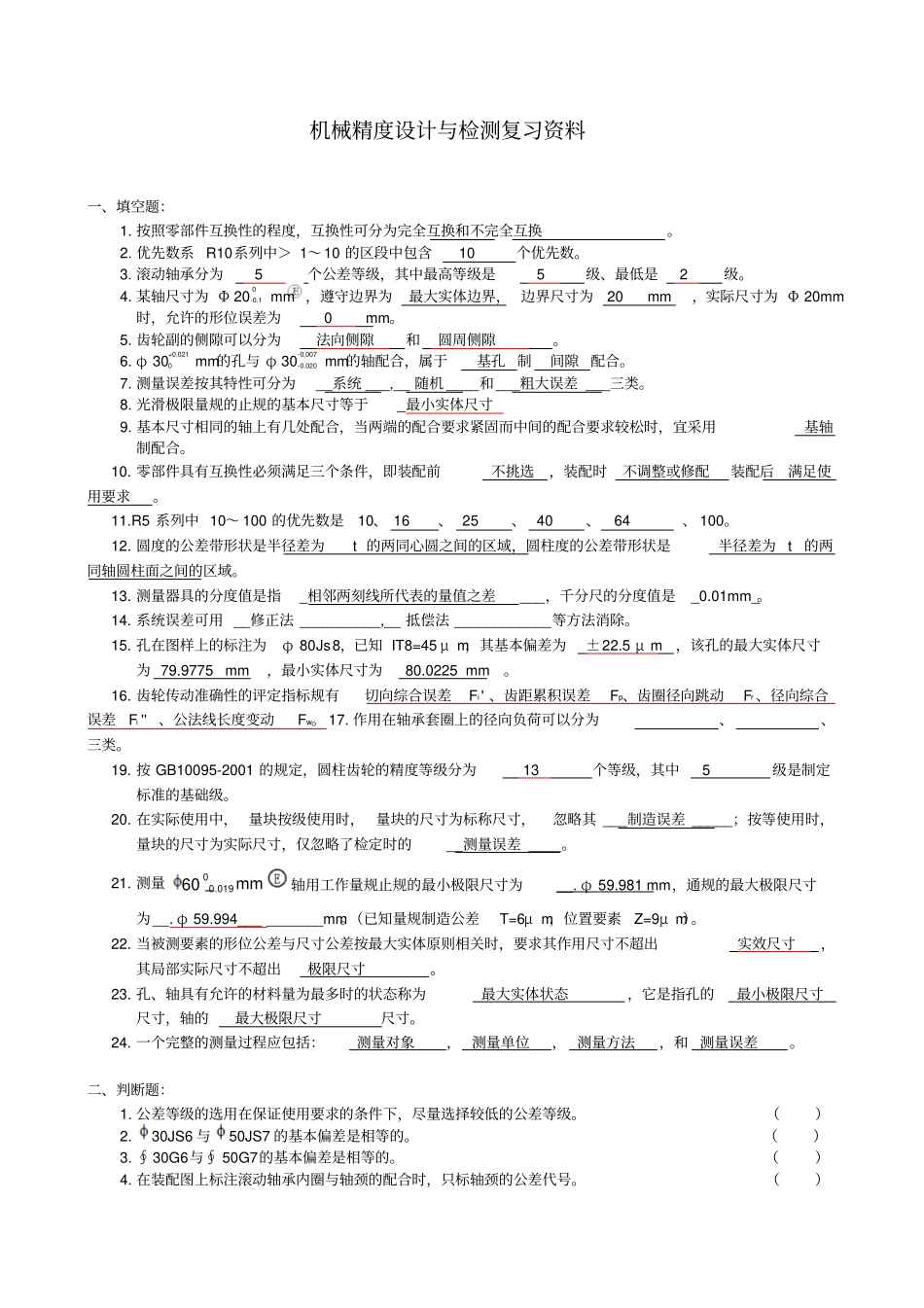

机械精度复习资料带答案_第1页
1/18

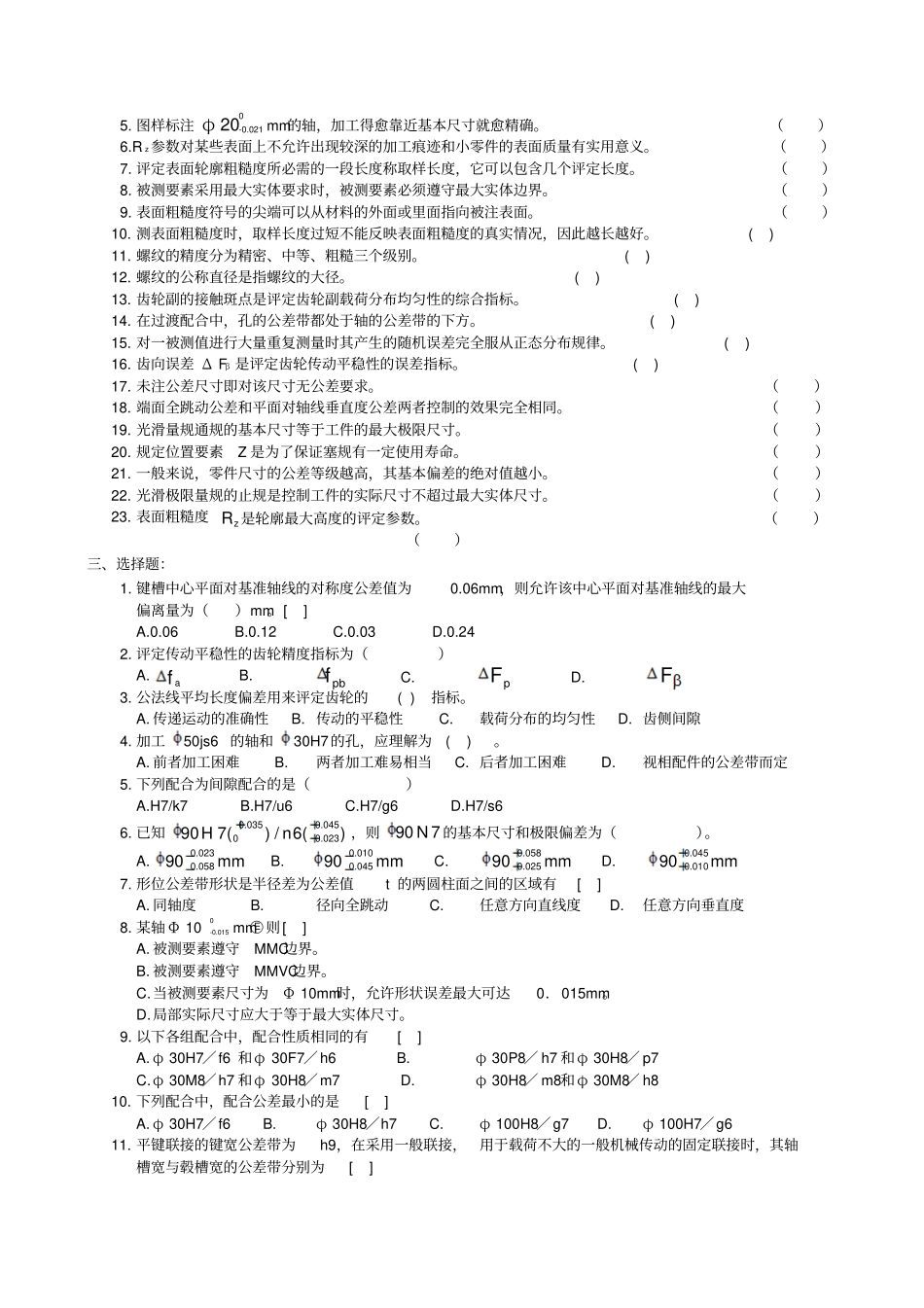

机械精度复习资料带答案_第2页
2/18
机械精度复习资料带答案_第3页
3/18
机械精度设计与检测复习资料一、填空题:1. 按照零部件互换性的程度,互换性可分为完全互换和不完全互换。2. 优先数系 R10系列中> 1~10 的区段中包含 10 个优先数。3. 滚动轴承分为 5 个公差等级,其中最高等级是 5 级、最低是 2 级。4. 某轴尺寸为 Φ 20 0 -0.1 mm ,遵守边界为最大实体边界, 边界尺寸为 20 mm,实际尺寸为 Φ 20mm时,允许的形位误差为 0 mm。5. 齿轮副的侧隙可以分为法向侧隙和圆周侧隙。6. φ 30+0.021 0mm的孔与 φ 30-0.007 -0.020 mm的轴配合,属于基孔 制间隙 配合。7. 测量误差按其特性可分为__系统 ___,__ 随机 ____和___粗大误差 ___三类。8. 光滑极限量规的止规的基本尺寸等于_最小实体尺寸9. 基本尺寸相同的轴上有几处配合,当两端的配合要求紧固而中间的配合要求较松时,宜采用基轴制配合。10. 零部件具有互换性必须满足三个条件,即装配前不挑选,装配时不调整或修配装配后满足使用要求。11.R5 系列中 10~ 100 的优先数是10、 16 、 25 、 40 、 64 、 100。12. 圆度的公差带形状是半径差为t 的两同心圆之间的区域,圆柱度的公差带形状是半径差为 t 的两同轴圆柱面之间的区域。13. 测量器具的分度值是指_相邻两刻线所代表的量值之差___,千分尺的分度值是_0.01mm_。14. 系统误差可用 __修正法 __________,__ 抵偿法 ____________等方法消除。15. 孔在图样上的标注为φ 80Js8,已知 IT8=45 μ m,其基本偏差为±22.5 μ m,该孔的最大实体尺寸为 79.9775 mm,最小实体尺寸为 80.0225 mm。16. 齿轮传动准确性的评定指标规有切向综合误差Fi' 、齿距累积误差Fp、齿圈径向跳动Fr 、径向综合误差Fi ''、公法线长度变动Fw。 17. 作用在轴承套圈上的径向负荷可以分为、、三类。19. 按 GB10095-2001 的规定,圆柱齿轮的精度等级分为 13 个等级,其中 5 级是制定标准的基础级。20. 在实际使用中, 量块按级使用时, 量块的尺寸为标称尺寸,忽略其 ___制造误差 _____;按等使用时,量块的尺寸为实际尺寸,仅忽略了检定时的__测量误差 ____。21. 测量mm0019.060轴用工作量规止规的最小极限尺寸为__. φ 59.981 mm,通规的最大极限尺寸为__. φ 59.994___ _______mm。(已知量规制造公差T=6μ m,位置要素Z=9μ m)。22. 当被测要素的形位公差与尺寸公差按最大实体原则相关时,要求其作用尺寸不超出实效尺寸...
