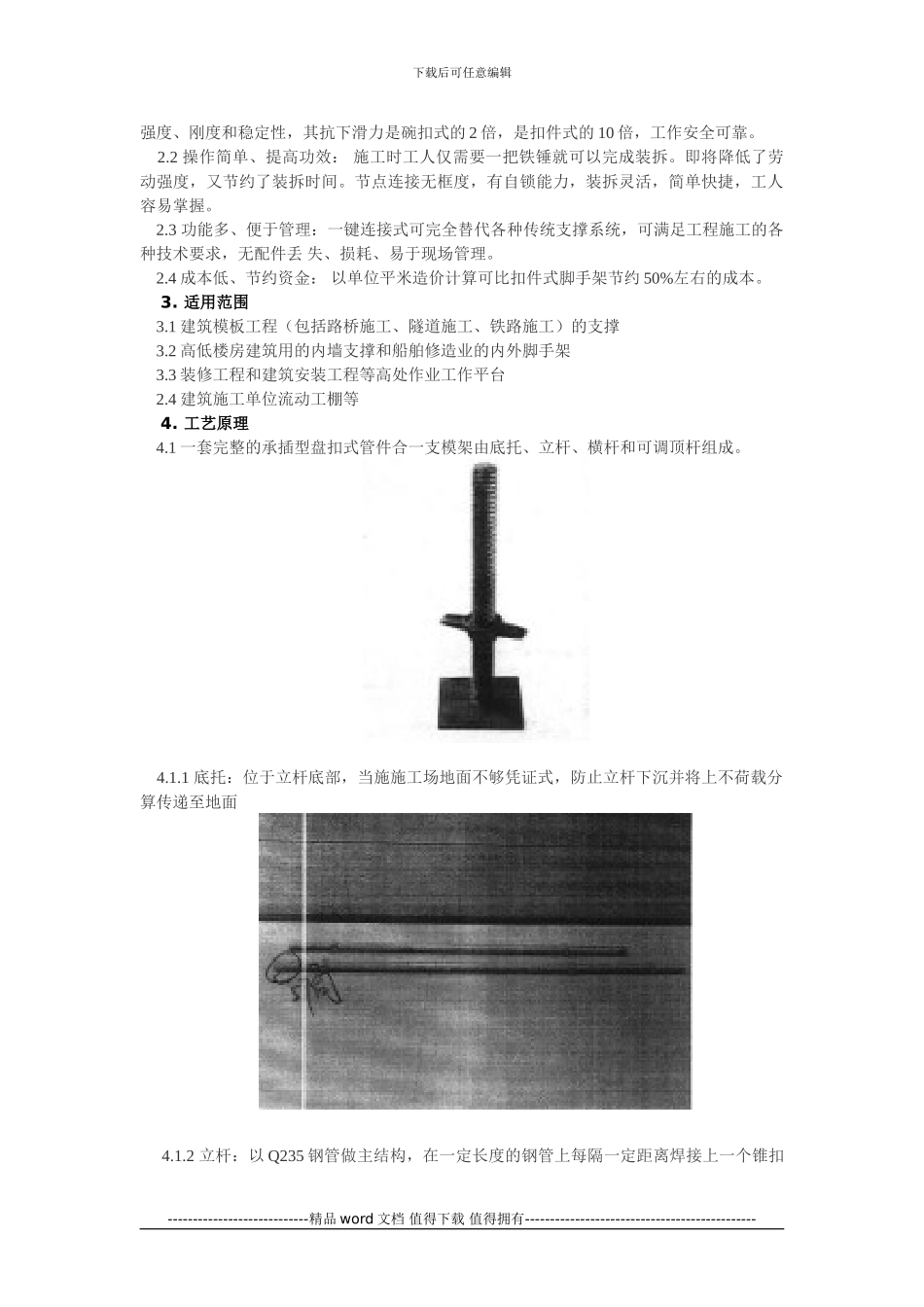

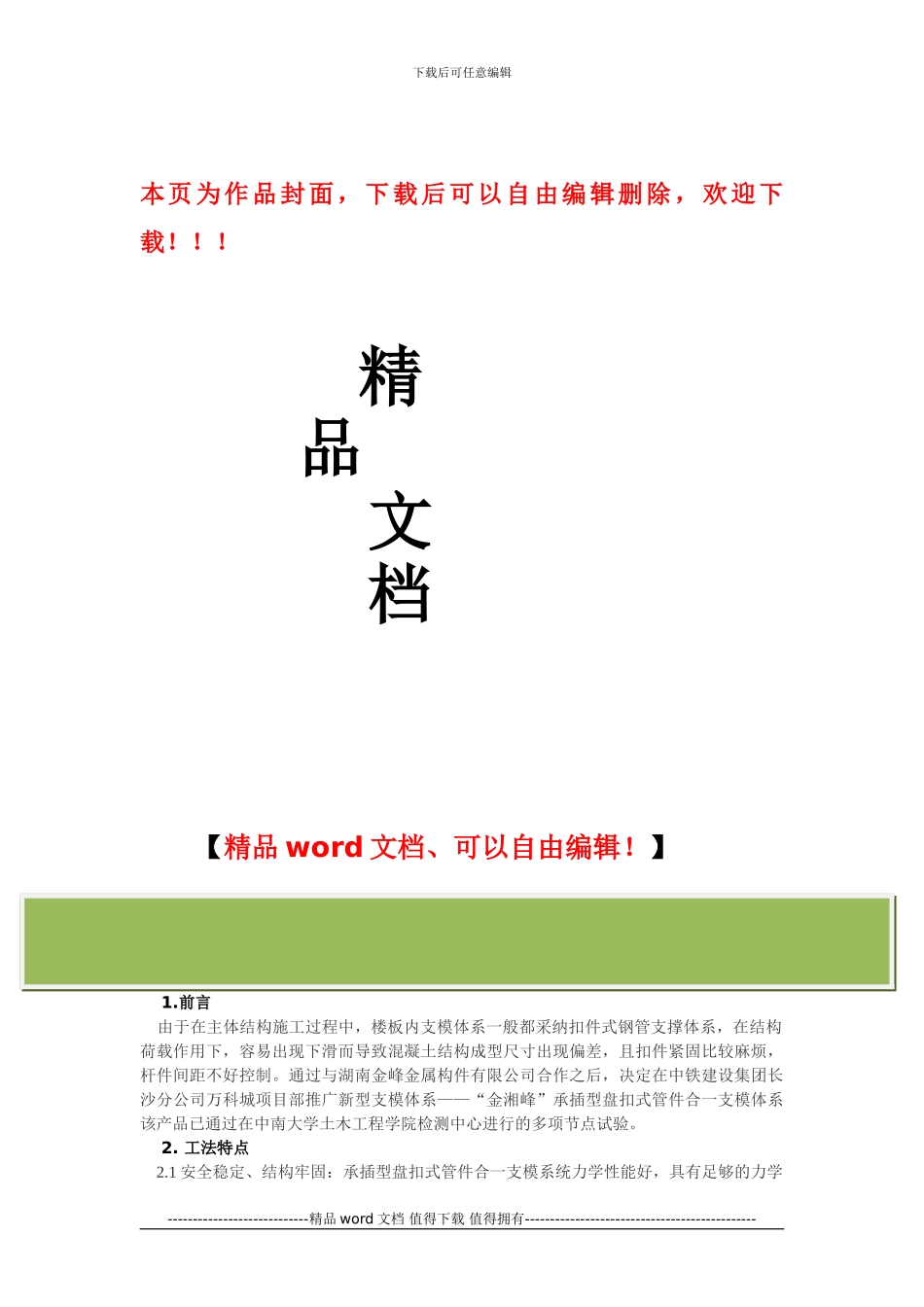

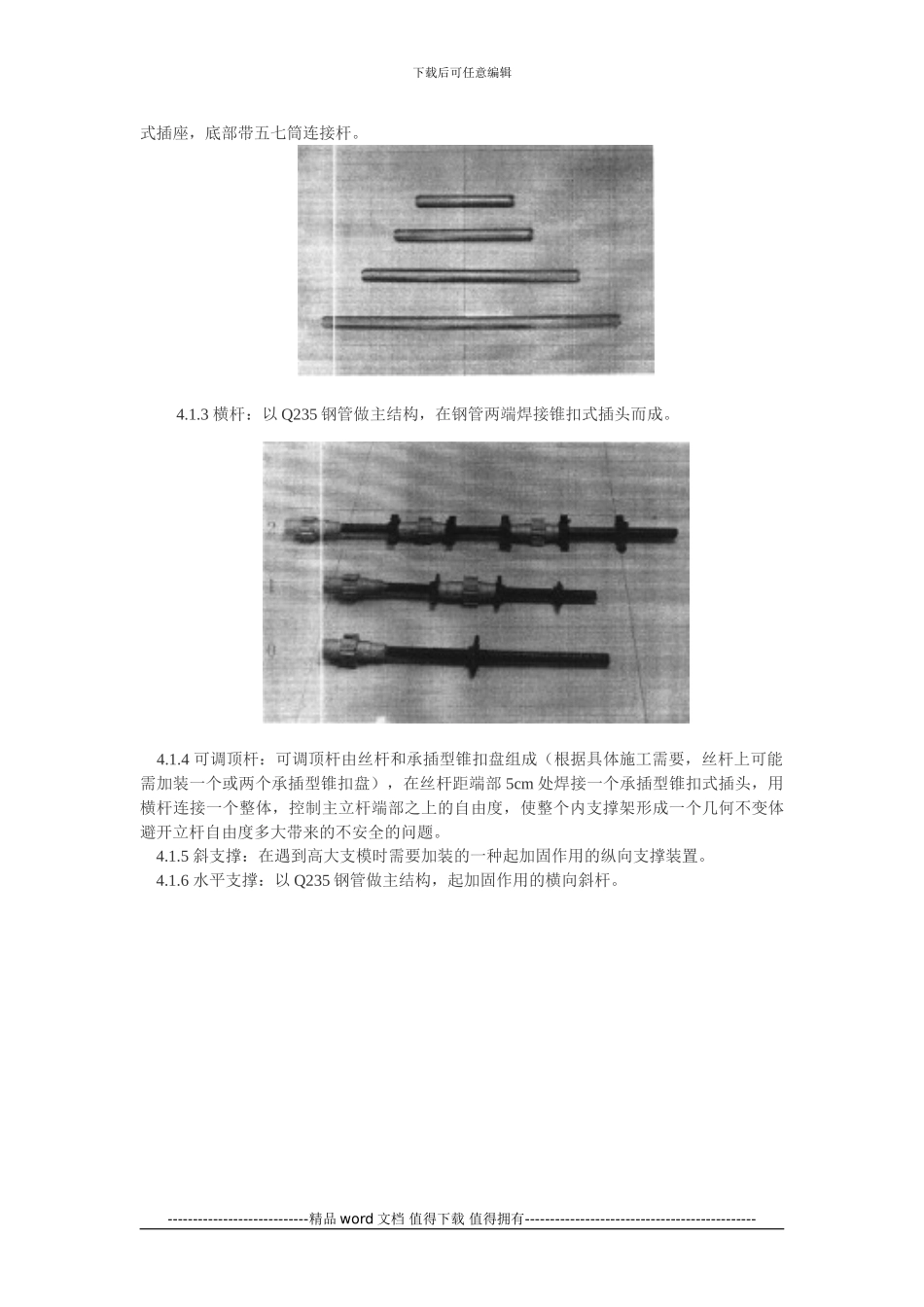

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】新型承插式支模架施工工法 1.前言 由于在主体结构施工过程中,楼板内支模体系一般都采纳扣件式钢管支撑体系,在结构荷载作用下,容易出现下滑而导致混凝土结构成型尺寸出现偏差,且扣件紧固比较麻烦,杆件间距不好控制。通过与湖南金峰金属构件有限公司合作之后,决定在中铁建设集团长沙分公司万科城项目部推广新型支模体系——“金湘峰”承插型盘扣式管件合一支模体系该产品已通过在中南大学土木工程学院检测中心进行的多项节点试验。 2. 工法特点 2.1 安全稳定、结构牢固:承插型盘扣式管件合一支模系统力学性能好,具有足够的力学----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑强度、刚度和稳定性,其抗下滑力是碗扣式的 2 倍,是扣件式的 10 倍,工作安全可靠。 2.2 操作简单、提高功效: 施工时工人仅需要一把铁锤就可以完成装拆。即将降低了劳动强度,又节约了装拆时间。节点连接无框度,有自锁能力,装拆灵活,简单快捷,工人容易掌握。 2.3 功能多、便于管理:一键连接式可完全替代各种传统支撑系统,可满足工程施工的各种技术要求,无配件丢 失、损耗、易于现场管理。 2.4 成本低、节约资金: 以单位平米造价计算可比扣件式脚手架节约 50%左右的成本。 3. 适用范围 3.1 建筑模板工程(包括路桥施工、隧道施工、铁路施工)的支撑 3.2 高低楼房建筑用的内墙支撑和船舶修造业的内外脚手架 3.3 装修工程和建筑安装工程等高处作业工作平台 2.4 建筑施工单位流动工棚等 4. 工艺原理 4.1 一套完整的承插型盘扣式管件合一支模架由底托、立杆、横杆和可调顶杆组成。 4.1.1 底托:位于立杆底部,当施施工场地面不够凭证式,防止立杆下沉并将上不荷载分算传递至地面 4.1.2 立杆:以 Q235 钢管做主结构,在一定长度的钢管上每隔一定距离焊接上一个锥扣----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑式插座,底部带五七筒连接杆。 4.1.3 横杆:以 Q235 钢管做主结构,在钢管两端焊接锥扣式插头而成。 4.1.4 可调顶杆:可调顶杆由丝杆和承插型锥扣盘组成(根据具体施工需要,丝杆上可能需加装一个或...
