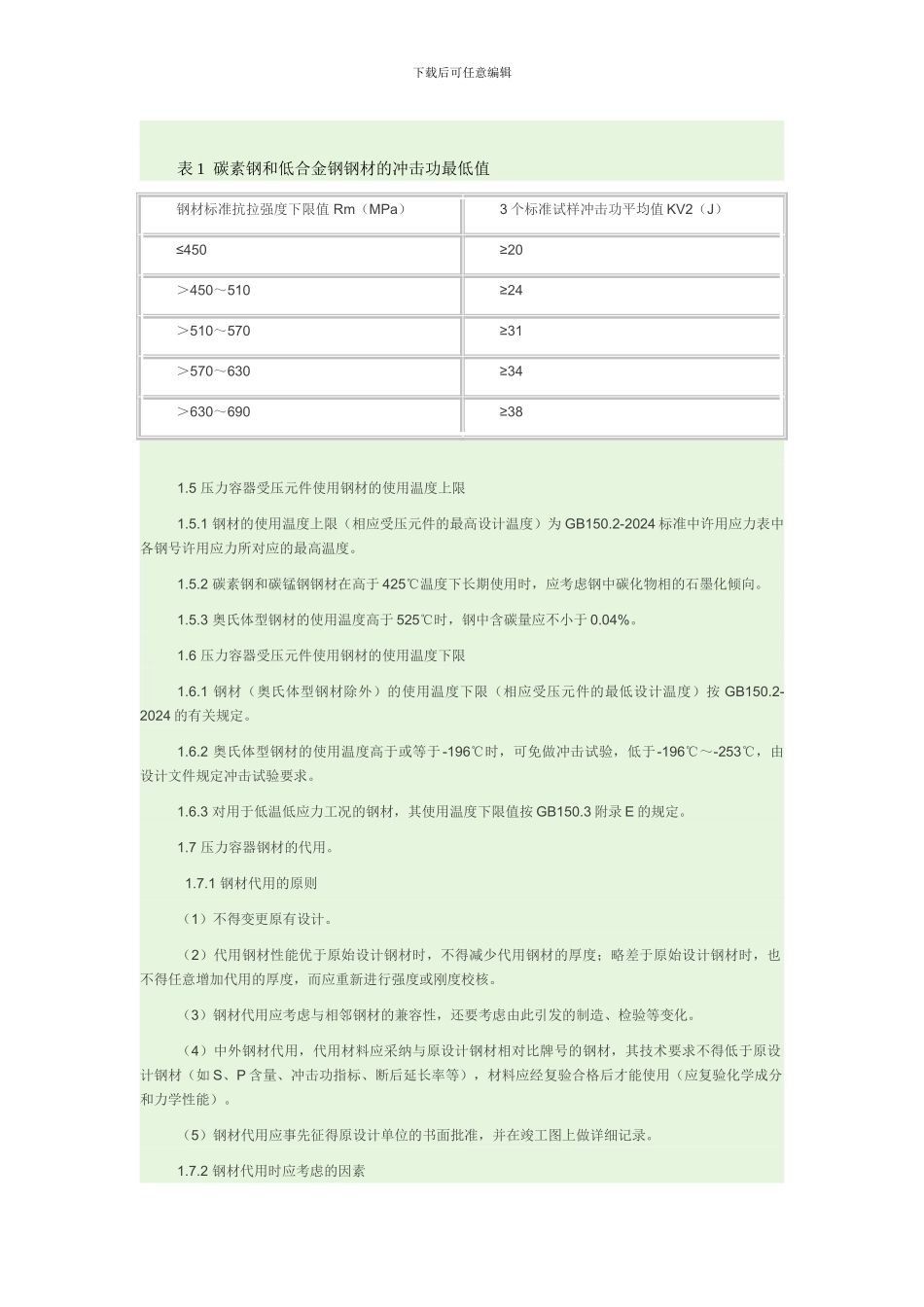

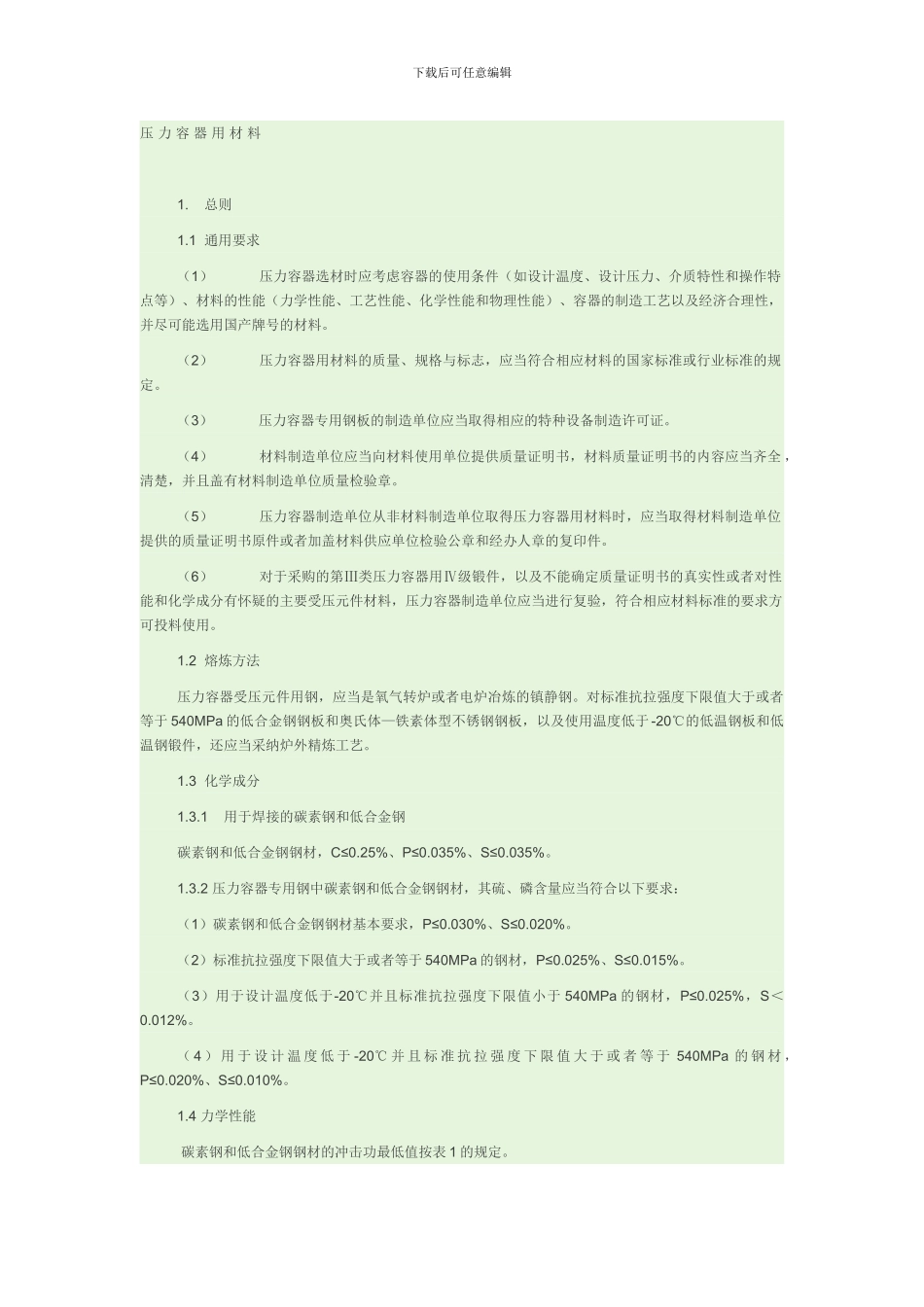

下载后可任意编辑压 力 容 器 用 材 料 1. 总则1.1 通用要求（1） 压力容器选材时应考虑容器的使用条件（如设计温度、设计压力、介质特性和操作特点等）、材料的性能（力学性能、工艺性能、化学性能和物理性能）、容器的制造工艺以及经济合理性，并尽可能选用国产牌号的材料。（2） 压力容器用材料的质量、规格与标志，应当符合相应材料的国家标准或行业标准的规定。（3） 压力容器专用钢板的制造单位应当取得相应的特种设备制造许可证。（4） 材料制造单位应当向材料使用单位提供质量证明书，材料质量证明书的内容应当齐全 ，清楚，并且盖有材料制造单位质量检验章。（5） 压力容器制造单位从非材料制造单位取得压力容器用材料时，应当取得材料制造单位提供的质量证明书原件或者加盖材料供应单位检验公章和经办人章的复印件。（6） 对于采购的第Ⅲ类压力容器用Ⅳ级锻件，以及不能确定质量证明书的真实性或者对性能和化学成分有怀疑的主要受压元件材料，压力容器制造单位应当进行复验，符合相应材料标准的要求方可投料使用。1.2 熔炼方法压力容器受压元件用钢，应当是氧气转炉或者电炉冶炼的镇静钢。对标准抗拉强度下限值大于或者等于 540MPa 的低合金钢钢板和奥氏体—铁素体型不锈钢钢板，以及使用温度低于-20℃的低温钢板和低温钢锻件，还应当采纳炉外精炼工艺。1.3 化学成分1.3.1 用于焊接的碳素钢和低合金钢碳素钢和低合金钢钢材，C≤0.25%、P≤0.035%、S≤0.035%。1.3.2 压力容器专用钢中碳素钢和低合金钢钢材，其硫、磷含量应当符合以下要求：（1）碳素钢和低合金钢钢材基本要求，P≤0.030%、S≤0.020%。（2）标准抗拉强度下限值大于或者等于 540MPa 的钢材，P≤0.025%、S≤0.015%。（3）用于设计温度低于-20℃并且标准抗拉强度下限值小于 540MPa 的钢材，P≤0.025%，S＜0.012%。（ 4 ） 用 于 设 计 温 度 低 于 -20℃ 并 且 标 准 抗 拉 强 度 下 限 值 大 于 或 者 等 于 540MPa 的 钢 材 ，P≤0.020%、S≤0.010%。1.4 力学性能 碳素钢和低合金钢钢材的冲击功最低值按表 1 的规定。下载后可任意编辑 表 1 碳素钢和低合金钢钢材的冲击功最低值钢材标准抗拉强度下限值 Rm（MPa）3 个标准试样冲击功平均值 KV2（J）≤450≥20＞450～510≥24＞510～570≥31＞570～630≥34＞630～690≥38 1.5 压力容器受压元件使用钢材的使用温度上限1.5.1 钢材的使用温度上限（相应...
