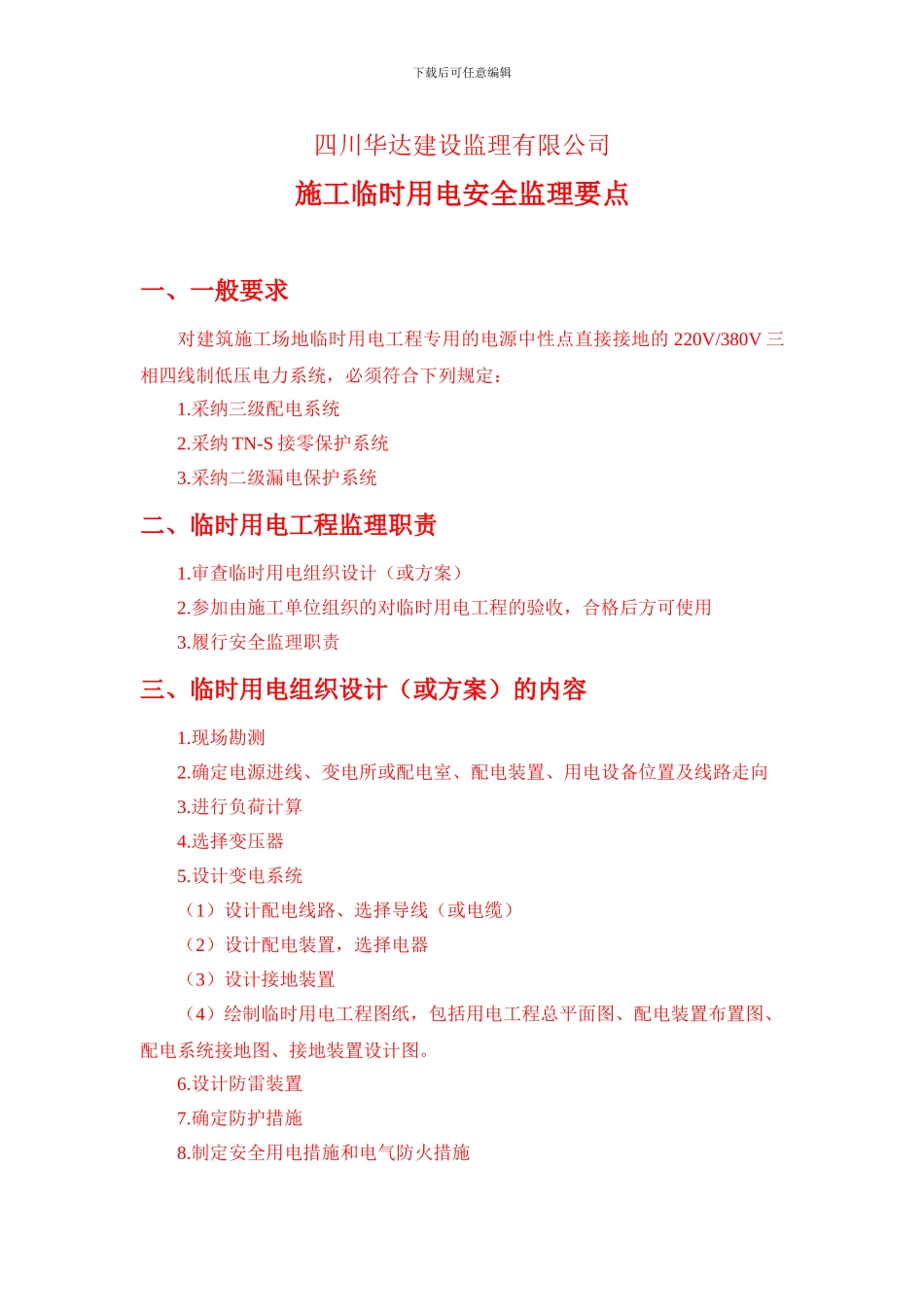

下载后可任意编辑四川华达建设监理有限公司施工临时用电安全监理要点一、一般要求对建筑施工场地临时用电工程专用的电源中性点直接接地的 220V/380V 三相四线制低压电力系统，必须符合下列规定：1.采纳三级配电系统2.采纳 TN-S 接零保护系统3.采纳二级漏电保护系统二、临时用电工程监理职责1.审查临时用电组织设计（或方案）2.参加由施工单位组织的对临时用电工程的验收，合格后方可使用3.履行安全监理职责三、临时用电组织设计（或方案）的内容1.现场勘测2.确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向3.进行负荷计算4.选择变压器5.设计变电系统（1）设计配电线路、选择导线（或电缆）（2）设计配电装置，选择电器（3）设计接地装置（4）绘制临时用电工程图纸，包括用电工程总平面图、配电装置布置图、配电系统接地图、接地装置设计图。6.设计防雷装置7.确定防护措施8.制定安全用电措施和电气防火措施下载后可任意编辑四、负荷计算的参数确定1.计算参数的原始数据应是实有用电机械（工具）的铭牌数据，换算成计算参数必须符合有关规定。2.由查表所取得的计算参数，应符合现场实际情况，而且依据合法、有效。3.各种组合系数、计算系数应依据实际情况或试验数据（资料）。五、安全验算对下列用电设备必须进行安全验算：1. 配电线路2. 配电装置（例如开关）3. 保护装置（例如电漏电保护器）4. 防护设施（例如接地、重复接地）5. 其他六、临时用电的一般安全要求1.实施“三相五线制”。“五线”即三根相线、一根工作零线和一根保护零线 （1）在施工现场专用变压器的供电的 TN-S 接零保护系统中，进入施工现场必须保持 TN-S 系统。 （2）进入施工现场三相四线供电时，在施工现场必须形成局部的三相五线制。其接线必须符合《施工现场临时用电安全技术法律规范》（JGJ46-2024）的要求。 （3）保护零线(PE 线)的截面应符合下表：PE 线截面与相线截面的关系相线芯线截面 S（m㎡）PE 线最小截面（m㎡）S≤1651635S/2 （4）PE 线上严禁设开关或熔断器，严禁通过工作电流，且严禁断线。 （5）PE 线应在施工现场内多次重复接地。下载后可任意编辑 （6）施工现场所有的电气设备，尤其是在潮湿等条件的电气设施设备，不带电的外露可导电部位应做保护接零。2.实施“三级配电” （1）施工现场应设置总配电系统，分配电箱和开关箱，实行三级配电。 （2）总配电箱应设在靠近电源的区域。分配电箱应设在用电...
