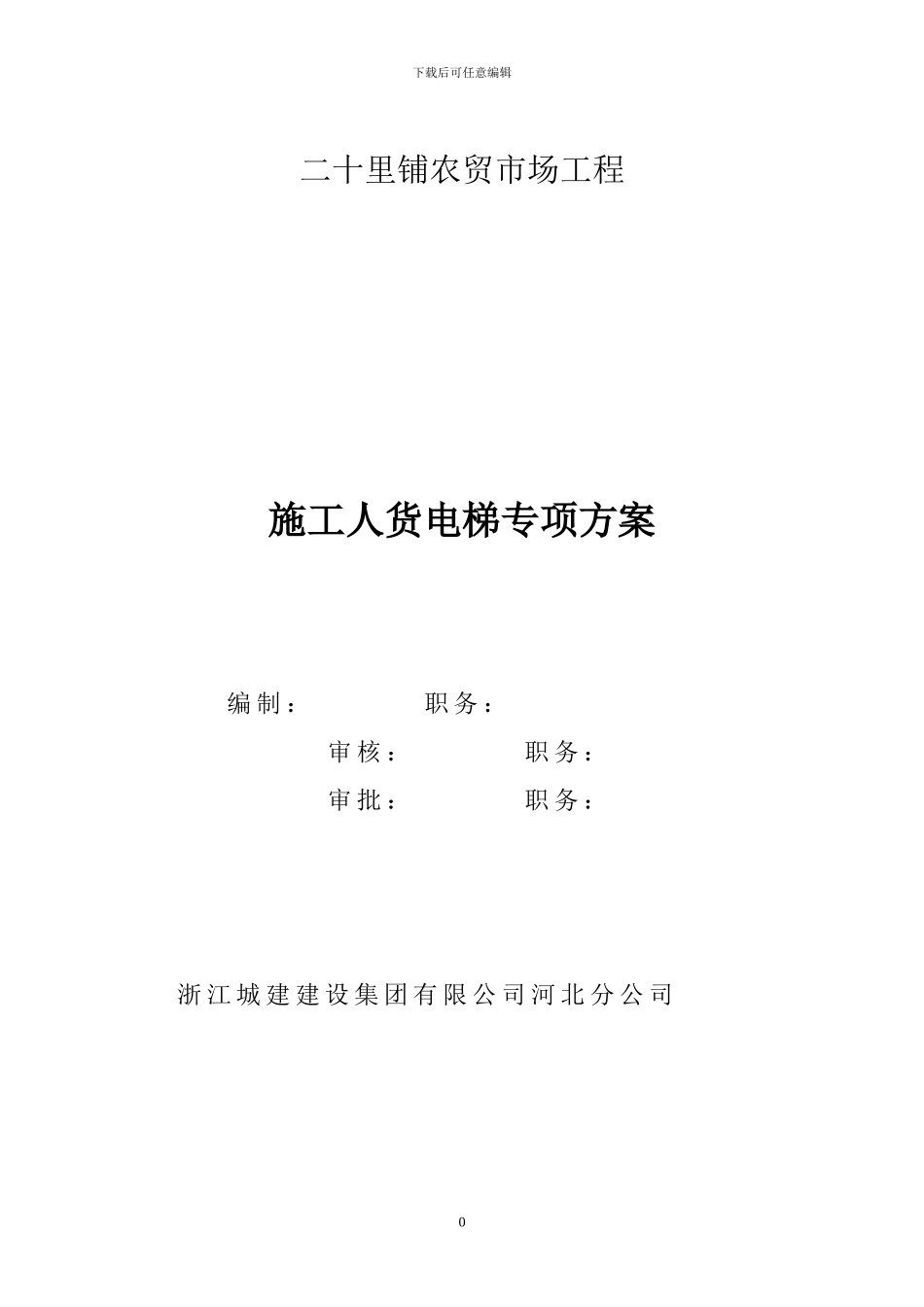

下载后可任意编辑二十里铺农贸市场工程施工人货电梯专项方案编 制 ： 职 务 ： 审 核 ： 职 务 ： 审 批 ： 职 务 ：浙 江 城 建 建 设 集 团 有 限 公 司 河 北 分 公 司0下载后可任意编辑施工人货电梯专项方案一、 编制依据 1、 二十里铺农贸市场施工组织设计。 2 、施工人貨电梯安装使用说明书。二、工程概况二十里铺农贸市场工程位于石家庄市翟营南大街和槐安路交叉口东南侧。本工程为一类高层综合楼，地下一、二层为车库，地上一至三层为商业用房，四至二十二层为办公用房，建筑高度为 81.4 米，总建筑面积42030.49 平方米。其中地下建筑面积为 6533.98 平方米、地上建筑面积为35496.5 平方米。建筑耐火等级为一级，结构形式为框架剪力墙结构，抗震设防类别为丙类，防水等级为二级，设计使用年限为 50 年。三、 人货电梯的选择及其概述根 据 本 工 程 的 结 构 特 点 及 现 场 具 体 情 况 ， 综 合 考 虑 ， 选 用SCD200/200 快速双笼电梯一台，作为主体内外墙砌体及装修材料的垂直运输。其主要由护栏、导轨架、附墙系统、吊笼、小车架、吊杆、传动机构、安全器、对重系统、电缆导向装置、限位开关系统、电气控制系统等组成。四、 人货电梯布置位置及安装计划本工程人货电梯，布置位置详见总平面布置图。本工程人货电梯计划在结构施工 8 层时安装人货电梯，其后随结构层进度进行升高。五、 安装前的基本要求人货电梯将委托有相应资质的装拆单位负责。1 基本条件(1）参加安装和拆卸的人员必须熟悉升降机的性能，结构特点，并具备熟练的操作技术和排除一般故障的能力。(2）安装过程中必须由专人负责统一指挥。每个吊笼顶平台作业人数不得超过２人，顶部承载总重量不得超过650㎏。吊杆额定起重量为 180㎏，不允许超载，并且只允许用来安装或拆卸升降机零部件，不得作其他用途。遇有雨、雪、雾及风速超过 13m/s 的恶劣天气不得进行安装和拆卸作业。施工现场供电电源容量不小于 50KVA，电压不低于 360V。电源必须配备一个专供升降机的1下载后可任意编辑电源箱，各个吊笼应由一个开关控制，供电熔断器的电流为额定电流的 1.5～2 倍。2 地基及基础方案(1）基础坐落于 3：7 灰回填土上，回填土必须夯实，保证强度承载能力不小于 0.15Mpa。基础四周做好排水沟，保证排水畅通。基础配筋及尺寸图纸由厂家提供，（见附图）3 升降机安装安全技术要求(1）设备基...
