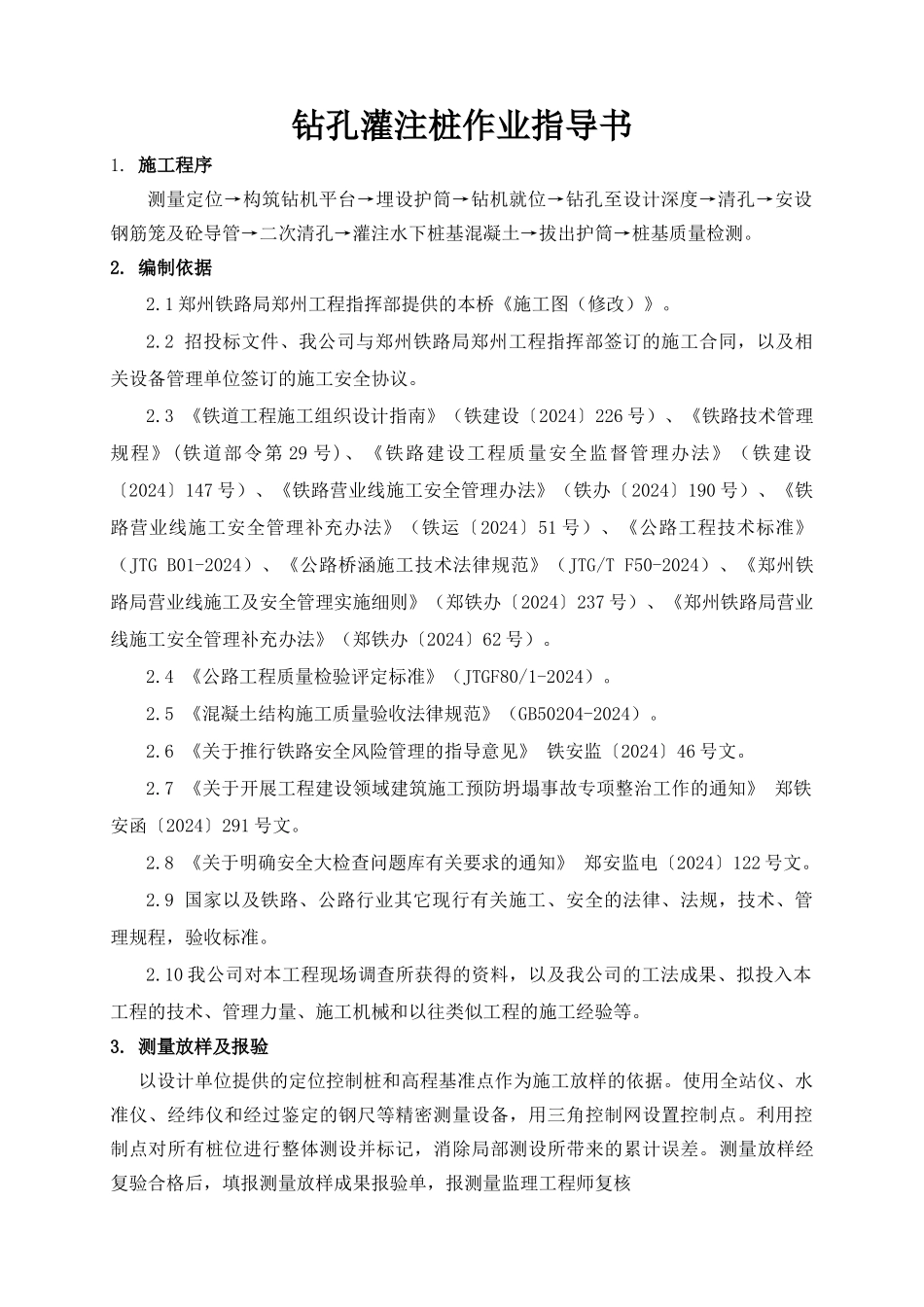

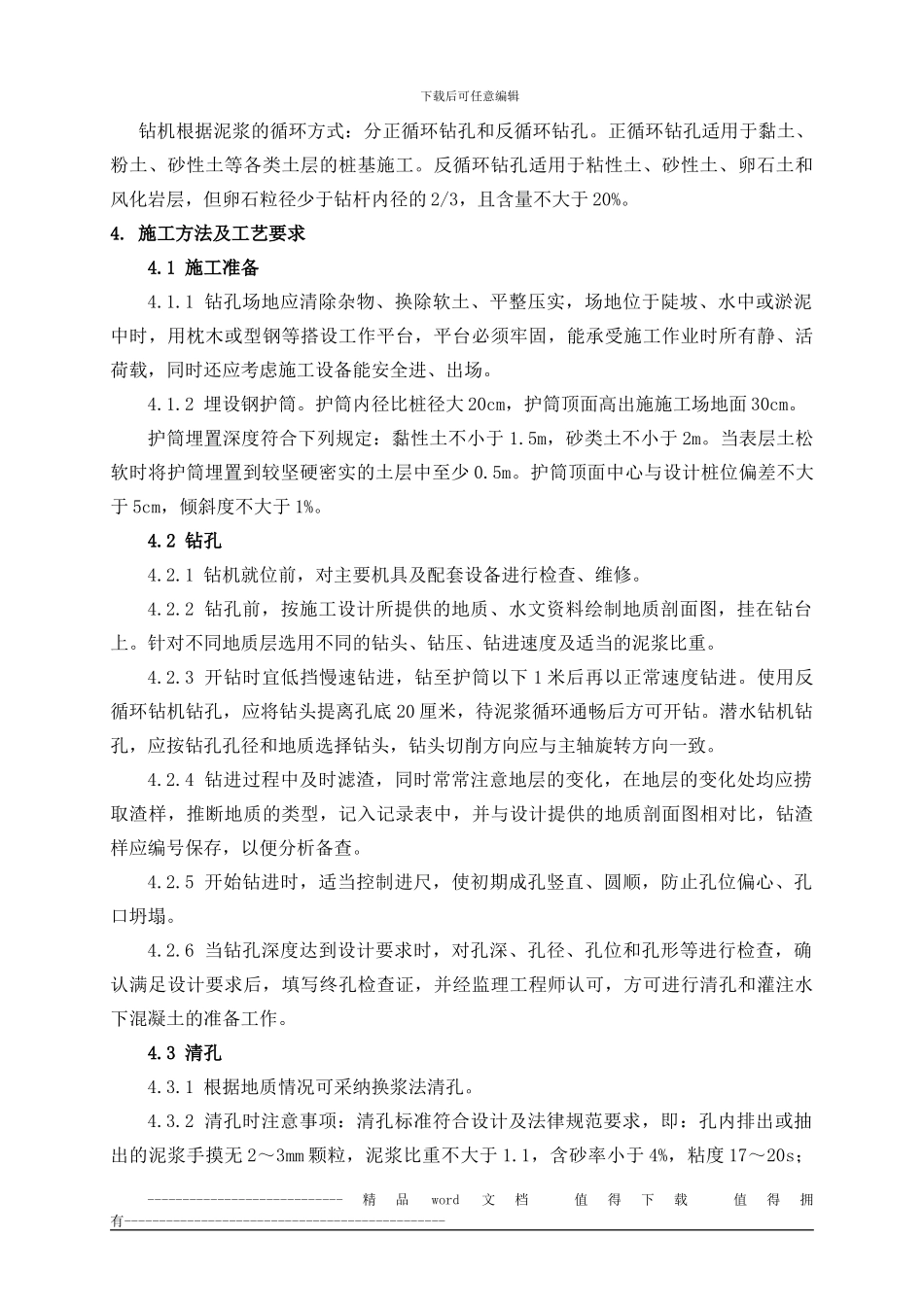

钻孔灌注桩作业指导书1. 施工程序测量定位→构筑钻机平台→埋设护筒→钻机就位→钻孔至设计深度→清孔→安设钢筋笼及砼导管→二次清孔→灌注水下桩基混凝土→拔出护筒→桩基质量检测。2. 编制依据2.1 郑州铁路局郑州工程指挥部提供的本桥《施工图（修改）》。2.2 招投标文件、我公司与郑州铁路局郑州工程指挥部签订的施工合同，以及相关设备管理单位签订的施工安全协议。2.3 《铁道工程施工组织设计指南》（铁建设〔2024〕226 号）、《铁路技术管理规程》(铁道部令第 29 号)、《铁路建设工程质量安全监督管理办法》（铁建设〔2024〕147 号）、《铁路营业线施工安全管理办法》（铁办〔2024〕190 号）、《铁路营业线施工安全管理补充办法》（铁运〔2024〕51 号）、《公路工程技术标准》（JTG B01-2024）、《公路桥涵施工技术法律规范》（JTG/T F50-2024）、《郑州铁路局营业线施工及安全管理实施细则》（郑铁办〔2024〕237 号）、《郑州铁路局营业线施工安全管理补充办法》（郑铁办〔2024〕62 号）。2.4 《公路工程质量检验评定标准》（JTGF80/1-2024）。2.5 《混凝土结构施工质量验收法律规范》（GB50204-2024）。2.6 《关于推行铁路安全风险管理的指导意见》 铁安监〔2024〕46 号文。2.7 《关于开展工程建设领域建筑施工预防坍塌事故专项整治工作的通知》 郑铁安函〔2024〕291 号文。2.8 《关于明确安全大检查问题库有关要求的通知》 郑安监电〔2024〕122 号文。2.9 国家以及铁路、公路行业其它现行有关施工、安全的法律、法规，技术、管理规程，验收标准。2.10 我公司对本工程现场调查所获得的资料，以及我公司的工法成果、拟投入本工程的技术、管理力量、施工机械和以往类似工程的施工经验等。3. 测量放样及报验以设计单位提供的定位控制桩和高程基准点作为施工放样的依据。使用全站仪、水准仪、经纬仪和经过鉴定的钢尺等精密测量设备，用三角控制网设置控制点。利用控制点对所有桩位进行整体测设并标记，消除局部测设所带来的累计误差。测量放样经复验合格后，填报测量放样成果报验单，报测量监理工程师复核下载后可任意编辑钻机根据泥浆的循环方式：分正循环钻孔和反循环钻孔。正循环钻孔适用于黏土、粉土、砂性土等各类土层的桩基施工。反循环钻孔适用于粘性土、砂性土、卵石土和风化岩层，但卵石粒径少于钻杆内径的 2/3，且含量不大于 20%。4. 施工方法及工艺要求4.1 施工准备4.1.1 钻孔场地应清除杂物、...
