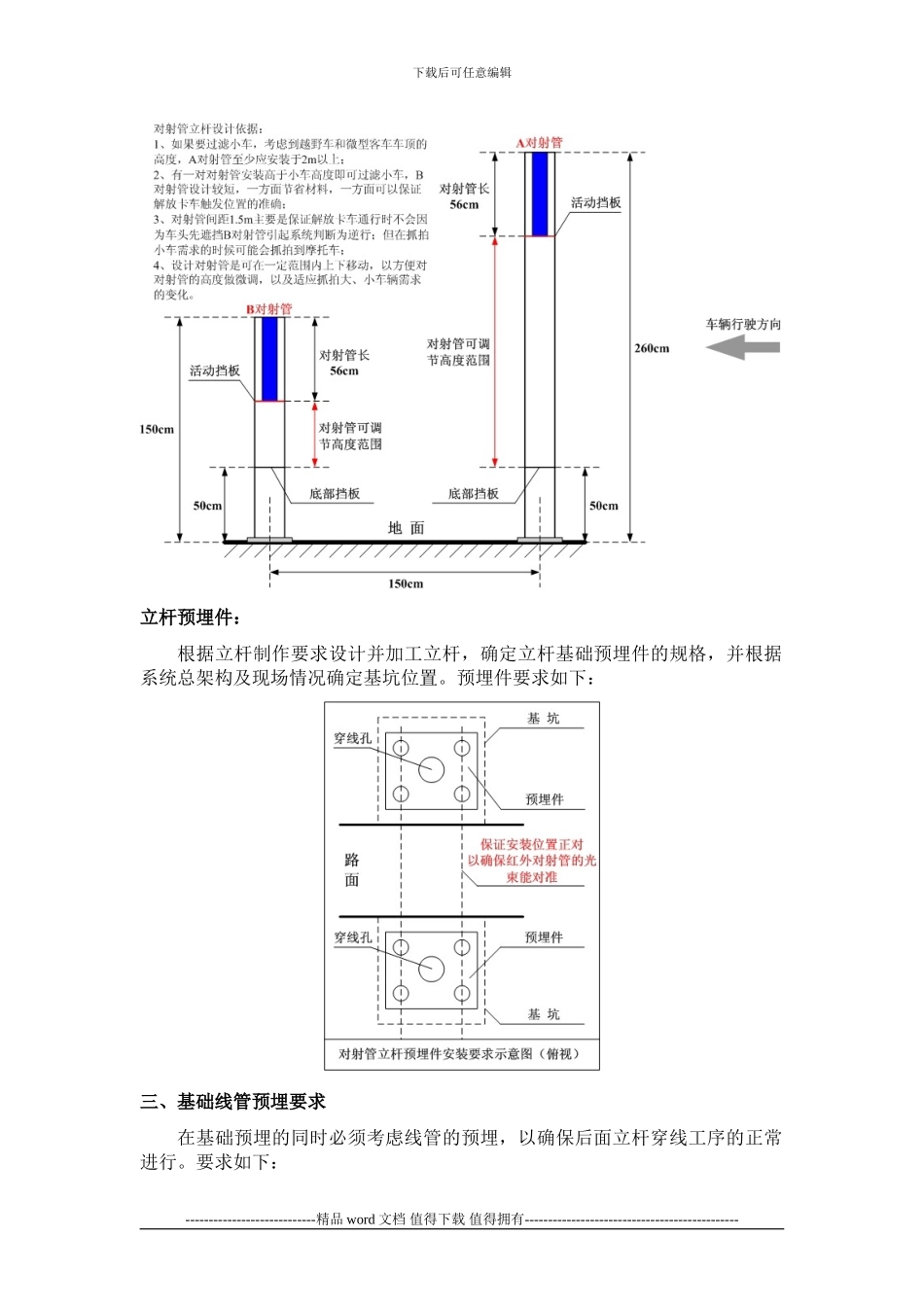

下载后可任意编辑出入口流量抓拍系统施工前期准备一、系统总架构图二、基础（1）设备立杆：立杆制作要求： 根据系统总架构图确定立杆规格，并确定立杆预埋件。立杆预埋件：根据杆件规格大小制定基坑大小，确定水泥标号，并根据系统总架构及现场情况确定基坑位置。预埋件要求如下：（2）红外对射立杆： 立杆制作要求：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑立杆预埋件：根据立杆制作要求设计并加工立杆，确定立杆基础预埋件的规格，并根据系统总架构及现场情况确定基坑位置。预埋件要求如下：三、基础线管预埋要求在基础预埋的同时必须考虑线管的预埋，以确保后面立杆穿线工序的正常进行。要求如下：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑四、线缆准备：为保证工程质量及系统稳定性，所有使用的线缆必须根据以下表格要求准备：名称型号、规格设备描述系统电源线RVVP 2×1.5系统 AC 220V 电源供电线（棕、蓝、黄）网线超五类带屏蔽设备网络传输线红外对射管电源线RVVP 2×1红外对射管 DC 12V（红、黑）触发信号线RVVP 2×0.5红外对射管触发信号传输线（红、黑）闪光同步线RVVP 2×0.5闪光同步信号线（红、黑）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑五、施工工具准备不包括杆子吊立过程中需要用到的大型车辆、装备及设备安装过程中需要用到的高车，常用工具如下表：常用工具明细表类别名称规格数量用途备注扳手梅花扳手32mm2 把杆子安装28mm2 把24mm2 把抱箍安装、调节、抓拍机防护罩固定呆扳手8-10mm2 把13-17mm4 把内六角5mm1~4 把闪光灯、抓拍机防护罩安装钳子尖嘴钳、斜口钳1 把接线螺丝刀平口/十字口各 2 把钟表起子1 套网络网线通断检测器1 套制作网络线RJ45 头压线钳1 把笔记本电脑1 台设备调试，网络测试等万用电表1 台线路测试、设备调试攀爬增高车/脚手架1 辆设备安装001170468555煤矿上叫----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑附录 1 网线制作（1）网络摄像机的网口与 HUB 相连的双绞线(直通线)：（2）网络摄像机的网口...
