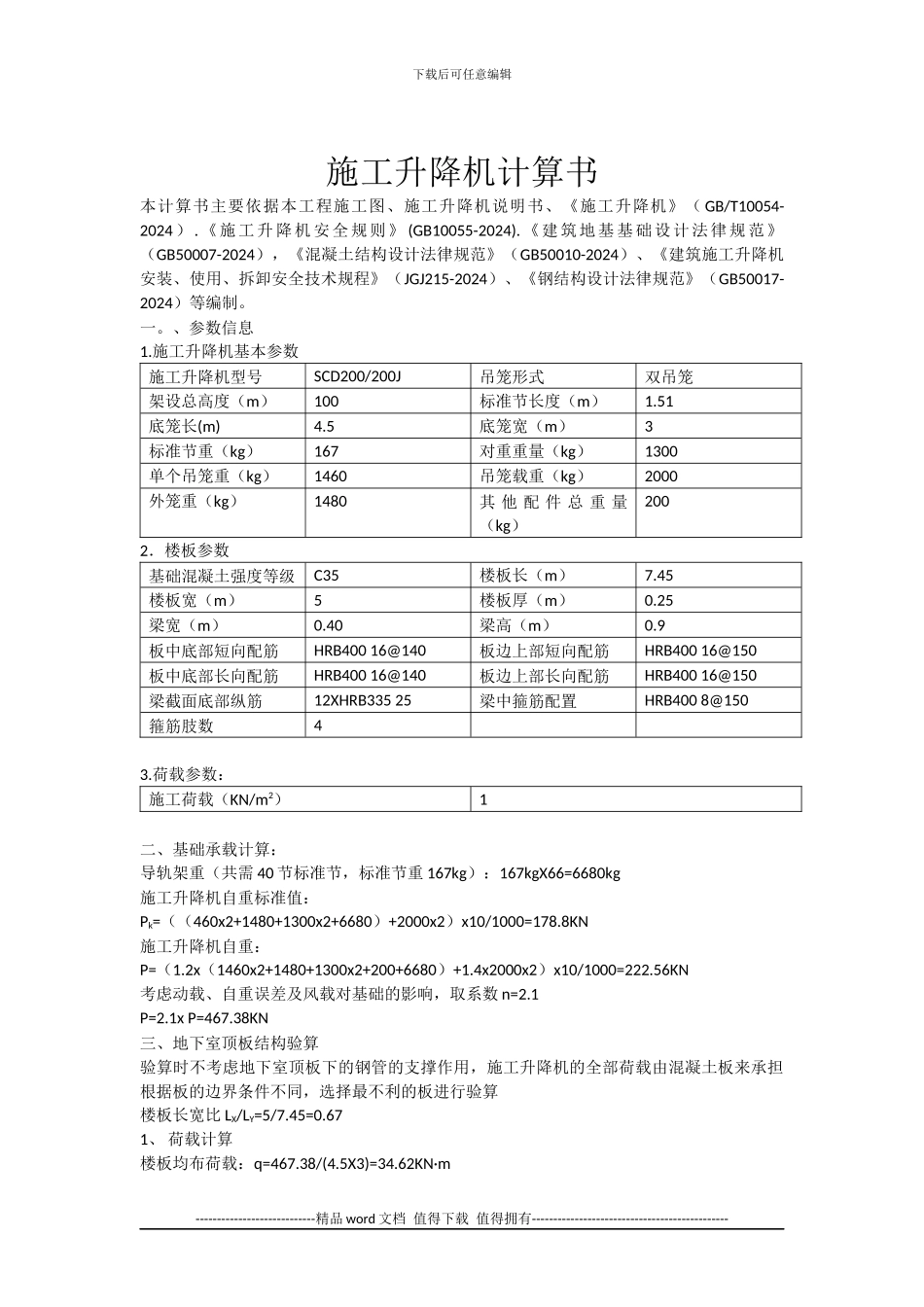

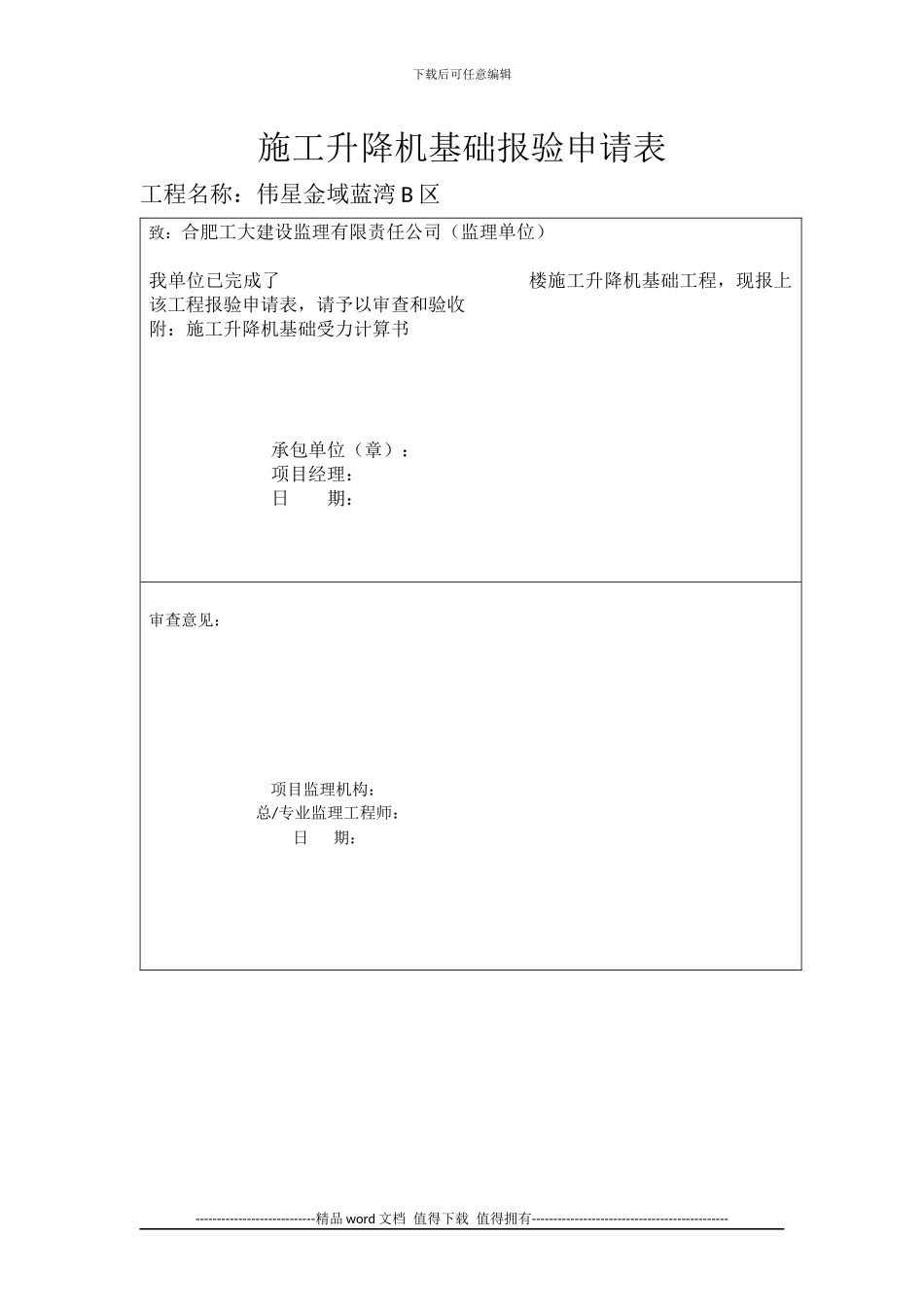

下载后可任意编辑施工升降机基础报验申请表工程名称：伟星金域蓝湾 B 区致：合肥工大建设监理有限责任公司（监理单位）我单位已完成了 楼施工升降机基础工程，现报上该工程报验申请表，请予以审查和验收附：施工升降机基础受力计算书 承包单位（章）： 项目经理： 日 期：审查意见： 项目监理机构： 总/专业监理工程师： 日 期：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（ GB/T10054-2024 ） . 《 施 工 升 降 机 安 全 规 则 》 (GB10055-2024). 《 建 筑 地 基 基 础 设 计 法 律 规 范 》（GB50007-2024），《混凝土结构设计法律规范》（GB50010-2024）、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2024）、《钢结构设计法律规范》（GB50017-2024）等编制。一。、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J吊笼形式双吊笼架设总高度（m）100标准节长度（m）1.51底笼长(m)4.5底笼宽（m）3标准节重（kg）167对重重量（kg）1300单个吊笼重（kg）1460吊笼载重（kg）2000外笼重（kg）1480其 他 配 件 总 重 量（kg）2002．楼板参数基础混凝土强度等级C35楼板长（m）7.45楼板宽（m）5楼板厚（m）0.25梁宽（m）0.40梁高（m）0.9板中底部短向配筋HRB400 16@140板边上部短向配筋HRB400 16@150板中底部长向配筋HRB400 16@140板边上部长向配筋HRB400 16@150梁截面底部纵筋12XHRB335 25梁中箍筋配置HRB400 8@150箍筋肢数43.荷载参数：施工荷载（KN/m2）1二、基础承载计算：导轨架重（共需 40 节标准节，标准节重 167kg）：167kgX66=6680kg施工升降机自重标准值：Pk=（（460x2+1480+1300x2+6680）+2000x2）x10/1000=178.8KN施工升降机自重：P=（1.2x（1460x2+1480+1300x2+200+6680）+1.4x2000x2）x10/1000=222.56KN考虑动载、自重误差及风载对基础的影响，取系数 n=2.1P=2.1x P=467.38KN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支撑作用，施工升降机的全部荷载由混凝土板来承担根据板的边界条件不同，选择最不利的板进行验算楼板长宽比 LX/LY=5/7.45=0.671、 荷载计算楼板均布荷载：q=467.38/(4.5X3)=34.62KN·m----------------------------精品 word 文档 值得下载...
