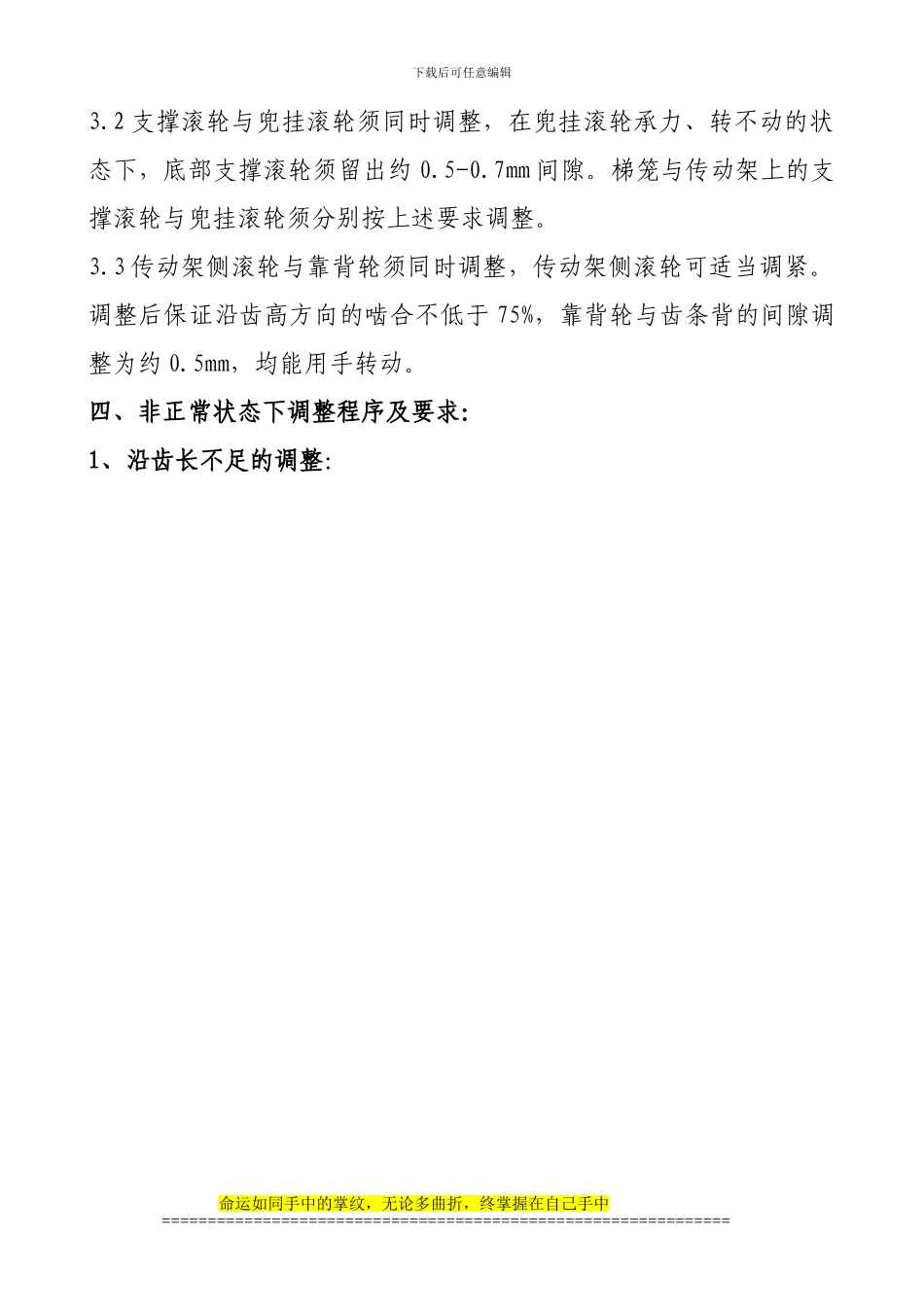

下载后可任意编辑施工升降机调试作业指导书一、施工升降机传动系统示意图命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑二、梯笼、传动架各部滚轮名称及其作用1、滚轮：有三种型式，即：①、侧滚轮：如上图 14 所示卡固在标准节的两侧。其作用是在梯笼纵向（长度方向）限制梯笼的摆动，主要起导向作用，其受力相对较轻。②、支撑滚轮：如上图 5、15 所示，所有工作位置设在标准节外侧滚轮统称为支撑滚轮，其作用是使梯笼及传动架支撑在标准节轨道上，其受力相对较重，轴承相对易损坏。③、兜挂滚轮，如上图 7、9 所示，所有工作位置设在标准节轨道内侧的滚轮统称为兜挂滚轮，其作用是使梯笼及传动架兜挂在标准节轨道上，其受力相对最严重，轴承易损坏。2、靠背轮：如上图 13 所示，所有工作位置设在齿条背面的轮统称为靠背轮，其作用是使传动齿轮与齿条沿齿高方向的啮合在规定范围内运行，同时起导向作用。3、防脱板：分别设在靠背的上、下方，其作用是防止靠背轮断轴后齿轮与齿条相脱离。通过各滚轮及其作用的介绍，可见传动架及梯笼均是通过侧滚轮、支撑滚轮、兜挂滚轮与标准节轨道扣合在一起。通过各滚轮与标准节轨道的配合作垂直上下运动。三、正常状态下各滚轮、背轮的调整要求：3.1 侧滚轮：轮弧与轨道对正，弧槽底与轨道间隙约为 0.5mm，即用手能够转动即可。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑3.2 支撑滚轮与兜挂滚轮须同时调整，在兜挂滚轮承力、转不动的状态下，底部支撑滚轮须留出约 0.5-0.7mm 间隙。梯笼与传动架上的支撑滚轮与兜挂滚轮须分别按上述要求调整。3.3 传动架侧滚轮与靠背轮须同时调整，传动架侧滚轮可适当调紧。调整后保证沿齿高方向的啮合不低于 75%，靠背轮与齿条背的间隙调整为约 0.5mm，均能用手转动。四、非正常状态下调整程序及要求：1、沿齿长不足的调整：命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑①、松开梯笼两侧侧轮及梯笼下方、传动架上下方支撑滚轮（标准节外侧滚轮）间隙最大。②、适当调整下限位、极限限位手柄，使之与撞弓无干涉。③、用约 0.5m 长的 2 根架管在梯笼长度方向驾驶室下方主肢槽钢位置 2...
