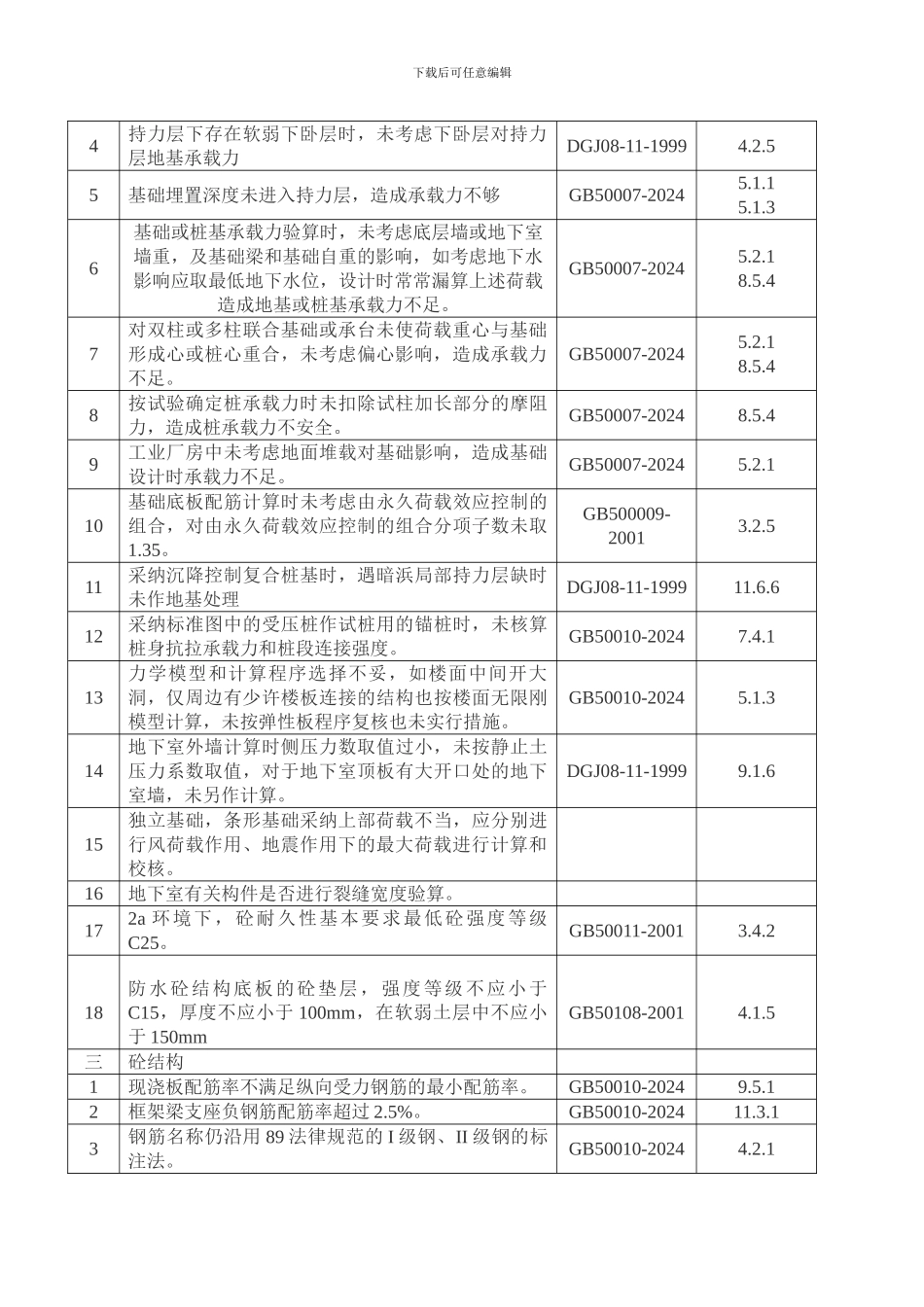

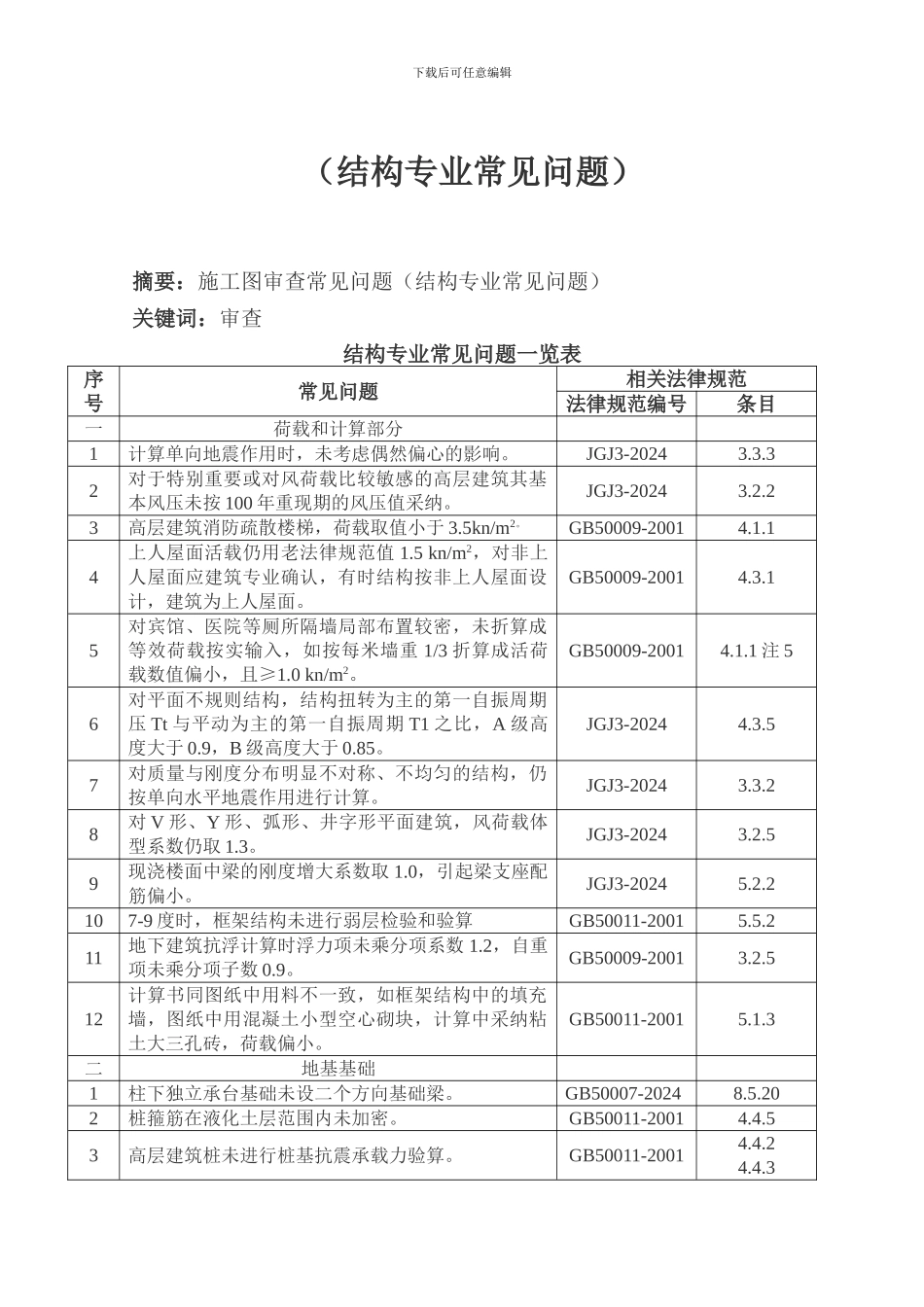

下载后可任意编辑（结构专业常见问题）摘要：施工图审查常见问题（结构专业常见问题） 关键词：审查 结构专业常见问题一览表序号常见问题相关法律规范法律规范编号条目一荷载和计算部分 1计算单向地震作用时，未考虑偶然偏心的影响。JGJ3-20243.3.32对于特别重要或对风荷载比较敏感的高层建筑其基本风压未按 100 年重现期的风压值采纳。JGJ3-20243.2.23高层建筑消防疏散楼梯，荷载取值小于 3.5kn/m2。GB50009-20014.1.14上人屋面活载仍用老法律规范值 1.5 kn/m2，对非上人屋面应建筑专业确认，有时结构按非上人屋面设计，建筑为上人屋面。GB50009-20014.3.15对宾馆、医院等厕所隔墙局部布置较密，未折算成等效荷载按实输入，如按每米墙重 1/3 折算成活荷载数值偏小，且≥1.0 kn/m2。GB50009-20014.1.1 注 56对平面不规则结构，结构扭转为主的第一自振周期压 Tt 与平动为主的第一自振周期 T1 之比，A 级高度大于 0.9，B 级高度大于 0.85。JGJ3-20244.3.57对质量与刚度分布明显不对称、不均匀的结构，仍按单向水平地震作用进行计算。JGJ3-20243.3.28对 V 形、Y 形、弧形、井字形平面建筑，风荷载体型系数仍取 1.3。JGJ3-20243.2.59现浇楼面中梁的刚度增大系数取 1.0，引起梁支座配筋偏小。JGJ3-20245.2.2107-9 度时，框架结构未进行弱层检验和验算GB50011-20015.5.211地下建筑抗浮计算时浮力项未乘分项系数 1.2，自重项未乘分项子数 0.9。GB50009-20013.2.512计算书同图纸中用料不一致，如框架结构中的填充墙，图纸中用混凝土小型空心砌块，计算中采纳粘土大三孔砖，荷载偏小。GB50011-20015.1.3二地基基础 1柱下独立承台基础未设二个方向基础梁。GB50007-20248.5.202桩箍筋在液化土层范围内未加密。GB50011-20014.4.53高层建筑桩未进行桩基抗震承载力验算。GB50011-20014.4.24.4.3下载后可任意编辑4持力层下存在软弱下卧层时，未考虑下卧层对持力层地基承载力DGJ08-11-19994.2.55基础埋置深度未进入持力层，造成承载力不够GB50007-20245.1.15.1.36基础或桩基承载力验算时，未考虑底层墙或地下室墙重，及基础梁和基础自重的影响，如考虑地下水影响应取最低地下水位，设计时常常漏算上述荷载造成地基或桩基承载力不足。GB50007-20245.2.18.5.47对双柱或多柱联合基础或承台未使荷载重心与基础形成心或桩心重合，未考虑偏心影响，造成承载力不足。GB50007-20245.2.18.5.48按试验确定桩承载力时未扣除试柱加长部分的摩阻力...
