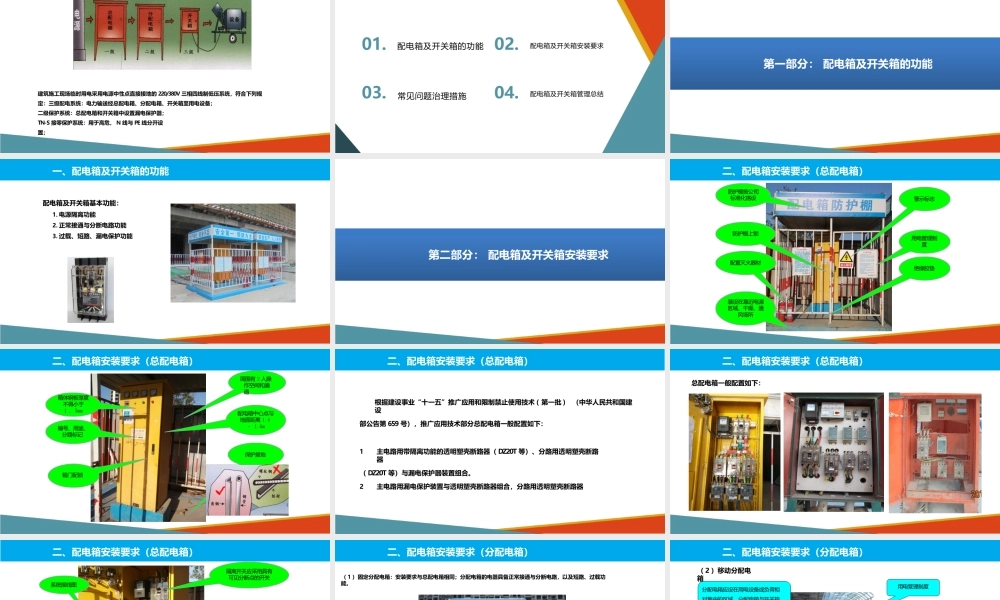

配电箱管理及常见问题培训讲师培训日期建筑施工现场临时用电采用电源中性点直接接地的 220/380V 三相四线制低压系统，符合下列规定：三级配电系统：电力输送经总配电箱、分配电箱、开关箱至用电设备；二级保护系统：总配电箱和开关箱中设置漏电保护器； TN-S 接零保护系统：用于高危， N 线与 PE 线分开设置；01.配电箱及开关箱的功能03.常见问题治理措施02.配电箱及开关箱安装要求04.配电箱及开关箱管理总结目 录第一部分： 配电箱及开关箱的功能配电箱及开关箱基本功能：1. 电源隔离功能2. 正常接通与分断电路功能3. 过载、短路、漏电保护功能一、配电箱及开关箱的功能第二部分： 配电箱及开关箱安装要求二、配电箱安装要求（总配电箱）装设在靠近电源区域、干燥、通风场所防护棚按公司标准化搭设防护棚上锁配置灭火器材警示标志用电管理制度绝缘胶垫二、配电箱安装要求（总配电箱）箱体钢板厚度不得小于 1 ． 5mm编号、用途、分路标记箱门配锁周围有 2 人操作空间和通道配电箱中心点与地面距离 1.4－ 1.6m保护接地二、配电箱安装要求（总配电箱）根据建设事业“十一五”推广应用和限制禁止使用技术 ( 第一批 ) （中华人民共和国建设部公告第 659 号），推广应用技术部分总配电箱一般配置如下：1主电路用带隔离功能的透明塑壳断路器（ DZ20T 等）、分路用透明塑壳断路器（ DZ20T 等）与漏电保护器装置组合。2主电路用漏电保护装置与透明塑壳断路器组合，分路用透明塑壳断路器二、配电箱安装要求（总配电箱）总配电箱一般配置如下：二、配电箱安装要求（总配电箱）隔离开关应采用具有可见分断点的开关漏电动作电流应大于 30mA 动作时间应大于0.1s 。但其二者之间的乘积不应大于 30mA.s分别设置 N 线端子板和 PE 线端子板，进出线必须通过端子板连接系统接线图检查维修记录用途标签箱门与金属箱体电气连接（ 1 ）固定分配电箱：安装要求与总配电箱相同；分配电箱的电器具备正常接通与分断电路，以及短路、过载功能。二、配电箱安装要求（分配电箱）（ 2 ）移动分配电箱二、配电箱安装要求（分配电箱）分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m 。箱体钢板厚度不得小于 1 ． 5mm中心点与地面距离 1.4 － 1.6m 。用电管理制度电工电话保护接地（ 2 ）移动分配电箱二、配电箱安装要求（分配电箱）总断路器系统接线图箱门跨接线电箱日巡查记录用途标签...
