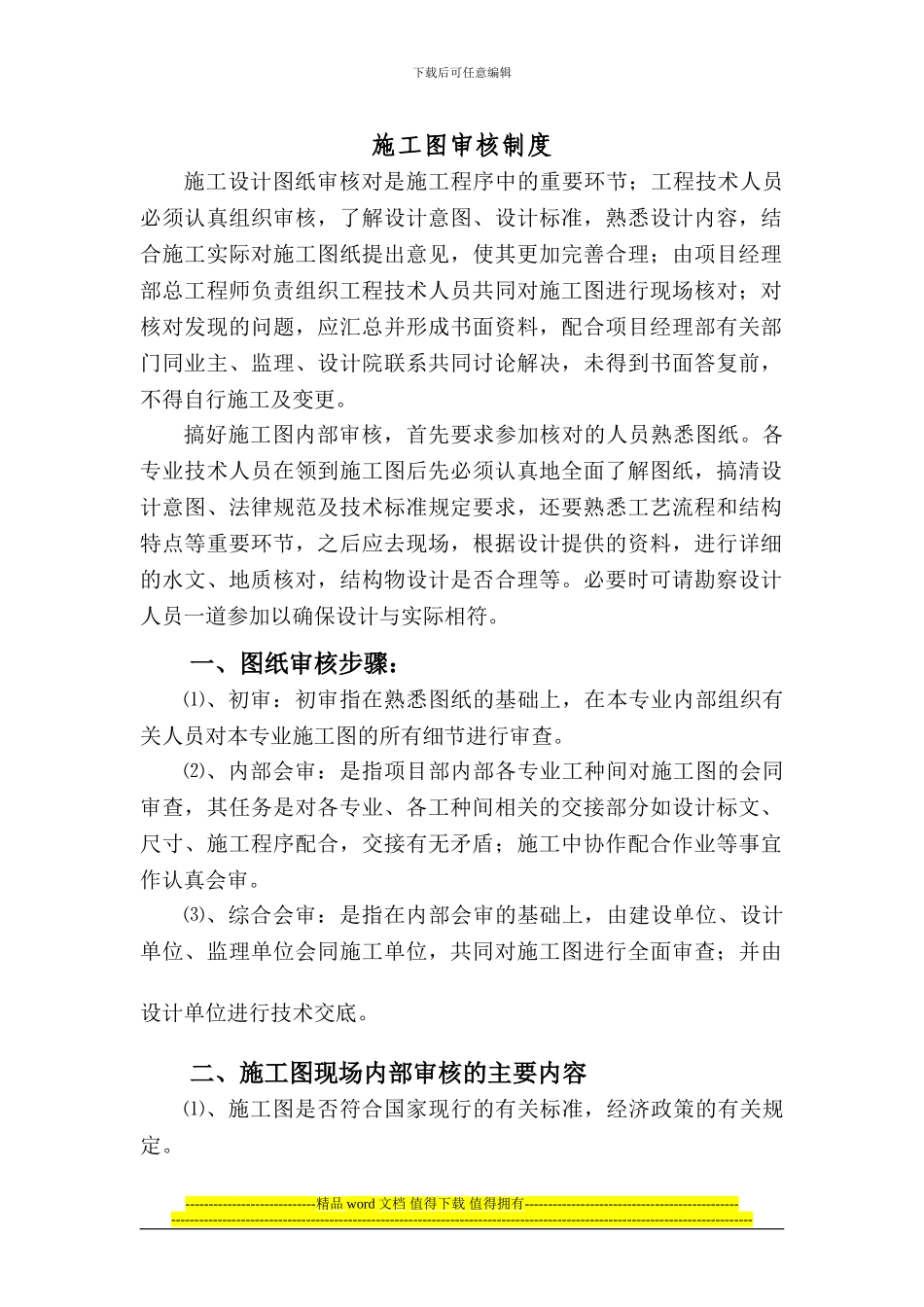

下载后可任意编辑施工图审核制度施工设计图纸审核对是施工程序中的重要环节；工程技术人员必须认真组织审核，了解设计意图、设计标准，熟悉设计内容，结合施工实际对施工图纸提出意见，使其更加完善合理；由项目经理部总工程师负责组织工程技术人员共同对施工图进行现场核对；对核对发现的问题，应汇总并形成书面资料，配合项目经理部有关部门同业主、监理、设计院联系共同讨论解决，未得到书面答复前，不得自行施工及变更。 搞好施工图内部审核，首先要求参加核对的人员熟悉图纸。各专业技术人员在领到施工图后先必须认真地全面了解图纸，搞清设计意图、法律规范及技术标准规定要求，还要熟悉工艺流程和结构特点等重要环节，之后应去现场，根据设计提供的资料，进行详细的水文、地质核对，结构物设计是否合理等。必要时可请勘察设计人员一道参加以确保设计与实际相符。 一、图纸审核步骤： ⑴、初审：初审指在熟悉图纸的基础上，在本专业内部组织有关人员对本专业施工图的所有细节进行审查。 ⑵、内部会审：是指项目部内部各专业工种间对施工图的会同审查，其任务是对各专业、各工种间相关的交接部分如设计标文、尺寸、施工程序配合，交接有无矛盾；施工中协作配合作业等事宜作认真会审。 ⑶、综合会审：是指在内部会审的基础上，由建设单位、设计单位、监理单位会同施工单位，共同对施工图进行全面审查；并由设计单位进行技术交底。 二、施工图现场内部审核的主要内容 ⑴、施工图是否符合国家现行的有关标准，经济政策的有关规定。 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑⑵、对各专业图纸进行综合分析讨论，核对土建图纸与各专业图纸间的一致性，包括尺寸、管线、结构等的配合是否正确和一致。 ⑶、设计图与其设计说明的内容是否一致。 ⑷、设计图各组成部分之间、平剖面之间有无矛盾和差错，标注有无遗漏。 ⑸、对设计图纸和文件不明确的地方，提出澄清或补充的要求。 ⑹、钢筋及相应构造是否表示清楚。 ⑺、测量、定位、放线有无数据资料，是否有误。 ⑻、现场地形、地质及结构物位置与设计图纸是否一致。 ⑼、图纸中的结构物设计是否能满足现场实际施工要求，是否存在不能施工、不便施工或难于施...
