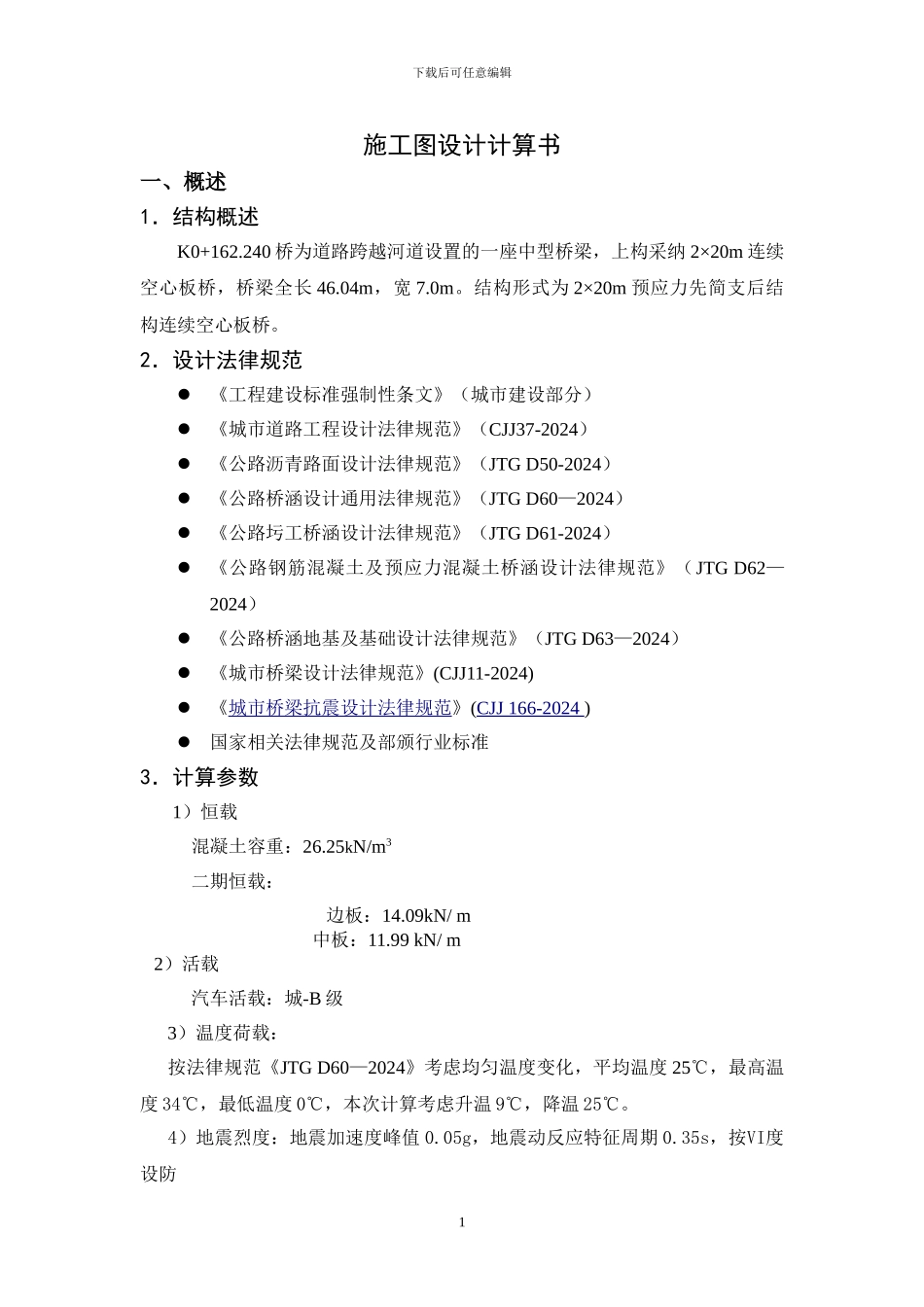

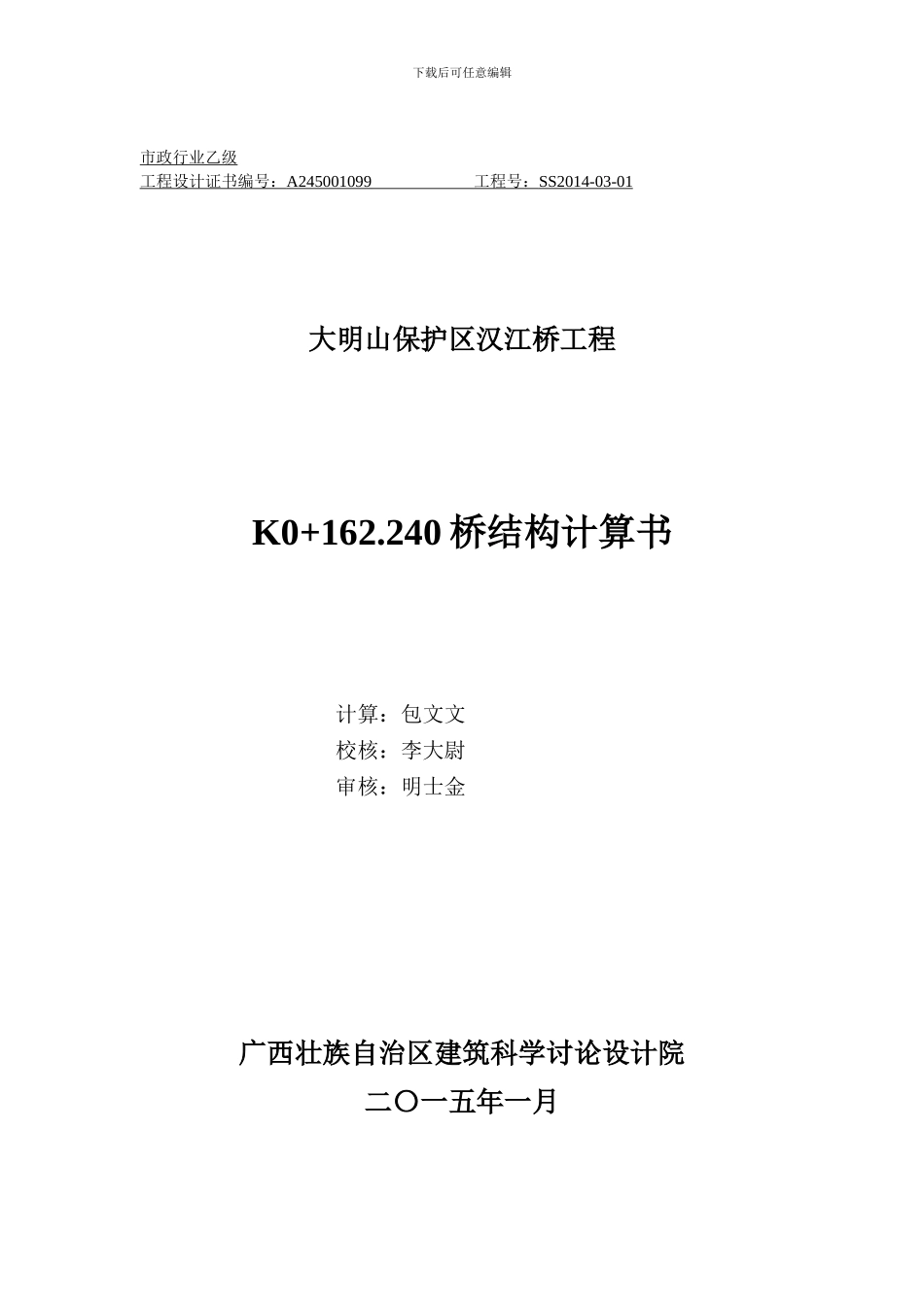

下载后可任意编辑市政行业乙级工程设计证书编号： A245001099 工程号： SS2014-0 3 -0 1 大明山保护区汉江桥工程K0+162.240 桥结构计算书计算：包文文 校核：李大尉 审核：明士金 广西壮族自治区建筑科学讨论设计院二〇一五年一月下载后可任意编辑下载后可任意编辑施工图设计计算书一、概述1．结构概述K0+162.240 桥为道路跨越河道设置的一座中型桥梁，上构采纳 2×20m 连续空心板桥，桥梁全长 46.04m，宽 7.0m。结构形式为 2×20m 预应力先简支后结构连续空心板桥。 2．设计法律规范《工程建设标准强制性条文》（城市建设部分）《城市道路工程设计法律规范》（CJJ37-2024）《公路沥青路面设计法律规范》（JTG D50-2024）《公路桥涵设计通用法律规范》（JTG D60—2024）《公路圬工桥涵设计法律规范》（JTG D61-2024）《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62—2024）《公路桥涵地基及基础设计法律规范》（JTG D63—2024）《城市桥梁设计法律规范》(CJJ11-2024)《城市桥梁抗震设计法律规范》(CJJ 166-2024 )国家相关法律规范及部颁行业标准3．计算参数1）恒载 混凝土容重：26.25kN/m3 二期恒载：边板：14.09kN/ m 中板：11.99 kN/ m 2）活载 汽车活载：城-B 级3）温度荷载：按法律规范《JTG D60—2024》考虑均匀温度变化，平均温度 25℃，最高温度 34℃，最低温度 0℃，本次计算考虑升温 9℃，降温 25℃。4）地震烈度：地震加速度峰值 0.05g，地震动反应特征周期 0.35s，按VI度设防1下载后可任意编辑5）桥梁设计安全等级：一级6）设计基准期：100 年7）设计使用年限：50 年8）桥梁所处环境类别：I类4．主要材料4.1 混凝土混凝土标号部 位C50 混凝土预制空心板、桥面铺装C40 混凝土背墙、台身、侧墙、盖梁C30 混凝土桥墩、系梁、桩基4.2 钢材1）普通钢筋普通钢筋采纳 HRB400 钢筋及 HPB300 钢筋。受力钢筋应采纳对焊接头或机械连接，接头位置应相互错开，在接头处的 35d 范围内，接头数不超过钢筋总数的 1/4。2）预应力材料预应力钢绞线采纳抗拉强度标准值=1860MPa、公称直径 d=15.2mm 的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2024）的规定，张拉控制应力为 1395MPa。锚具采纳适用于真空灌浆工艺的 OVM 锚具塑料波纹管。锚具应符合《预应力筋用锚具、夹具和连接器》（GB/T 14370-2000）标准；波纹...
