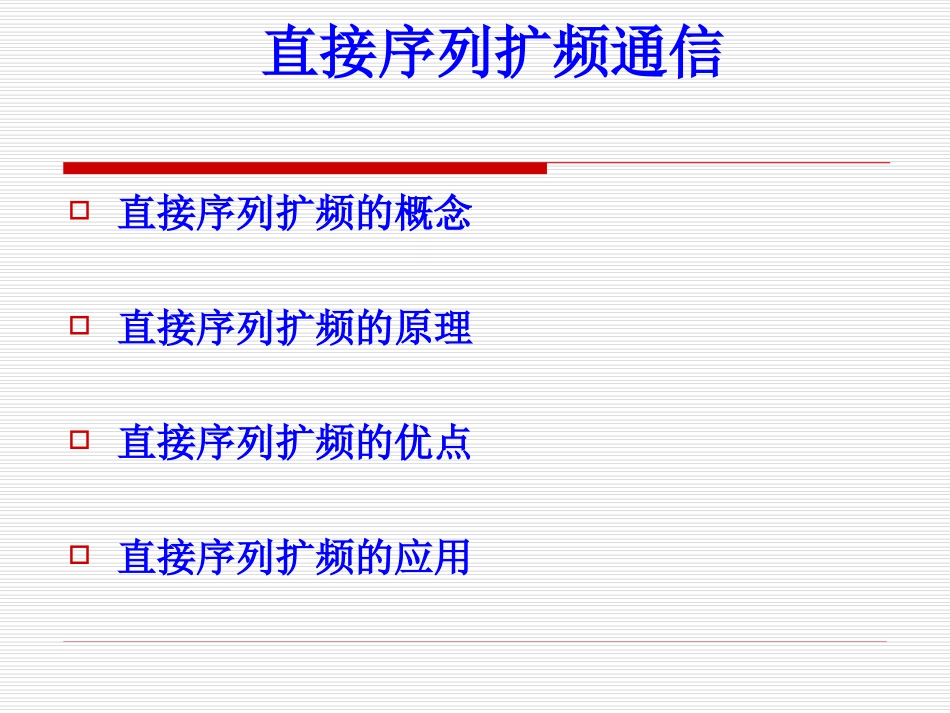

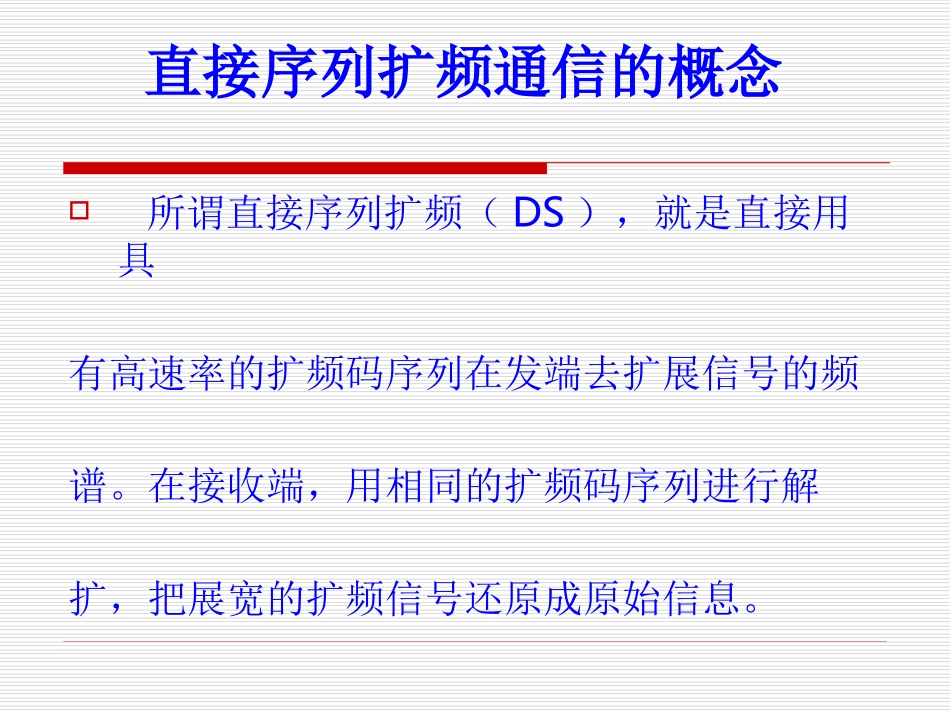

直接序列扩频通信直接序列扩频的概念直接序列扩频的原理直接序列扩频的优点直接序列扩频的应用直接序列扩频通信的概念所谓直接序列扩频（DS），就是直接用具有高速率的扩频码序列在发端去扩展信号的频谱。在接收端，用相同的扩频码序列进行解扩，把展宽的扩频信号还原成原始信息。直接序列扩频通信的原理直接序列扩频系统框图直接序列扩频的主要波形直接序列扩频系统框图直接序列扩频通信的原理直接序列扩频通信的原理SpreadingDespreading1-11-11-11-11-1Chip信码m(t)伪码p(t)伪码p(t)还原信息C(t)=m(t)⊕p(t)主要波形伪随机（PN）序列伪随机码在扩频系统或码分多址系统中起着十分重要的作用，是因为这类序列最重要特性是它近似于随机信号的性能，也可以说具有近似白噪声的性能。伪随机（PN）序列---m序列m序列的含义m序列是最长线性移位寄存器序列的简称。顾名思义，m序列是由多级移位寄存器或延迟原件通过线性反馈产生的最长的码序列。伪随机（PN）序列---m序列m序列的产生原理下图示出的是由n级移位寄存器构成的码序列发生器。寄存器的状态决定于时钟控制下的信息（“0”或“1”）。伪随机（PN）序列---m序列n级循环序列发生器的模型伪随机（PN）序列---m序列部分m序列反馈系数表伪随机（PN）序列---m序列n=4码序列产生电路伪随机（PN）序列---m序列n=4码序列产生过程伪随机（PN）序列---m序列伪随机（PN）序列---m序列可见，该码序列产生器产生的序为：111100010011010其码序列的周期P=24-1=15.伪随机（PN）序列---m序列移位寄存器的反馈逻辑决定是否产生m序列，起始状态仅仅决定m序列的起点，而不同的反馈系数产生不同的码序列。其它伪随机（PN）序列Gold序列Gold码是m序列的复合码，它是由两个码长相等、码速率相同的m序列优先对模2加组成。Walsh(沃尔什）函数Walsh函数是一种非正弦的完备正交函数系。它仅有可能的取值：+1和-1（或0和1），比较适合用来表达和处理数字信号。直接序列扩频通信的优点抗干扰抗噪音抗多径衰落具有保密性可多址复用和任意选址功率谱密度低，具有隐蔽性和低的截获概率直接序列扩频通信的优点抗干扰用伪随机码扩频以后的信号之间的差异很大，这样任意两个信号不容易混淆，也就是说相互之间不易发生干扰，不会发生误判。直接序列扩频通信的优点直接序列扩频通信的优点扩频抗干扰扩频抗干扰直接序列扩频通信的优点●功率谱密度低，具有隐蔽性和低的截获概率直接序列扩频通信的应用自20世纪50年代中期用于●军事通信●电子对抗●导航、测量等领域直到20世纪80年代初才被用于民用通信领域目前扩频技术已广泛应用于●蜂窝电话、无绳电话●微波通信、无线数据通信●遥控、监控、报警等系统中直接序列扩频通信的应用主要用于移动通信，3G技术中的多址方式码分多址，即CDMA即采用了直接序列扩频的技术。
