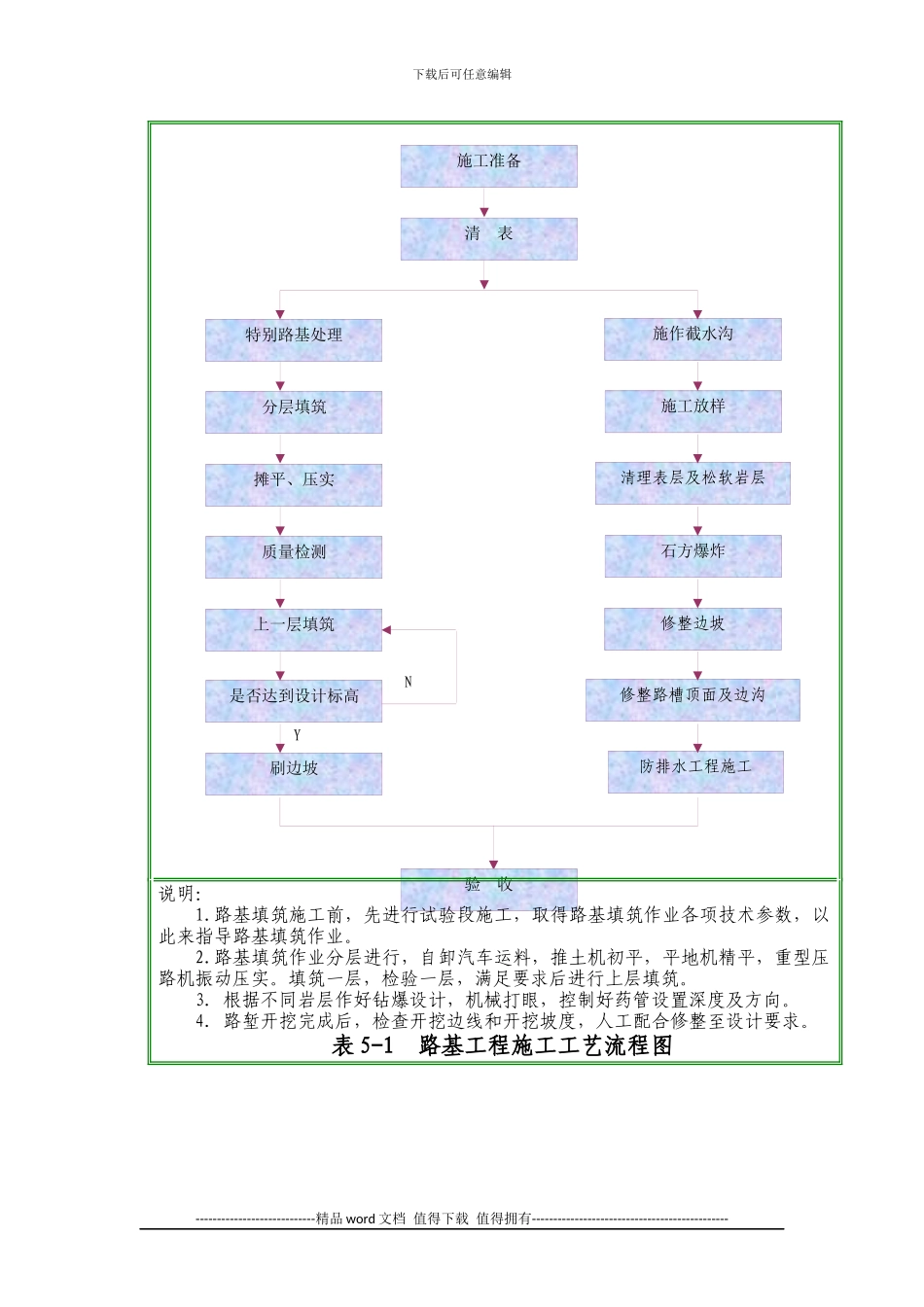

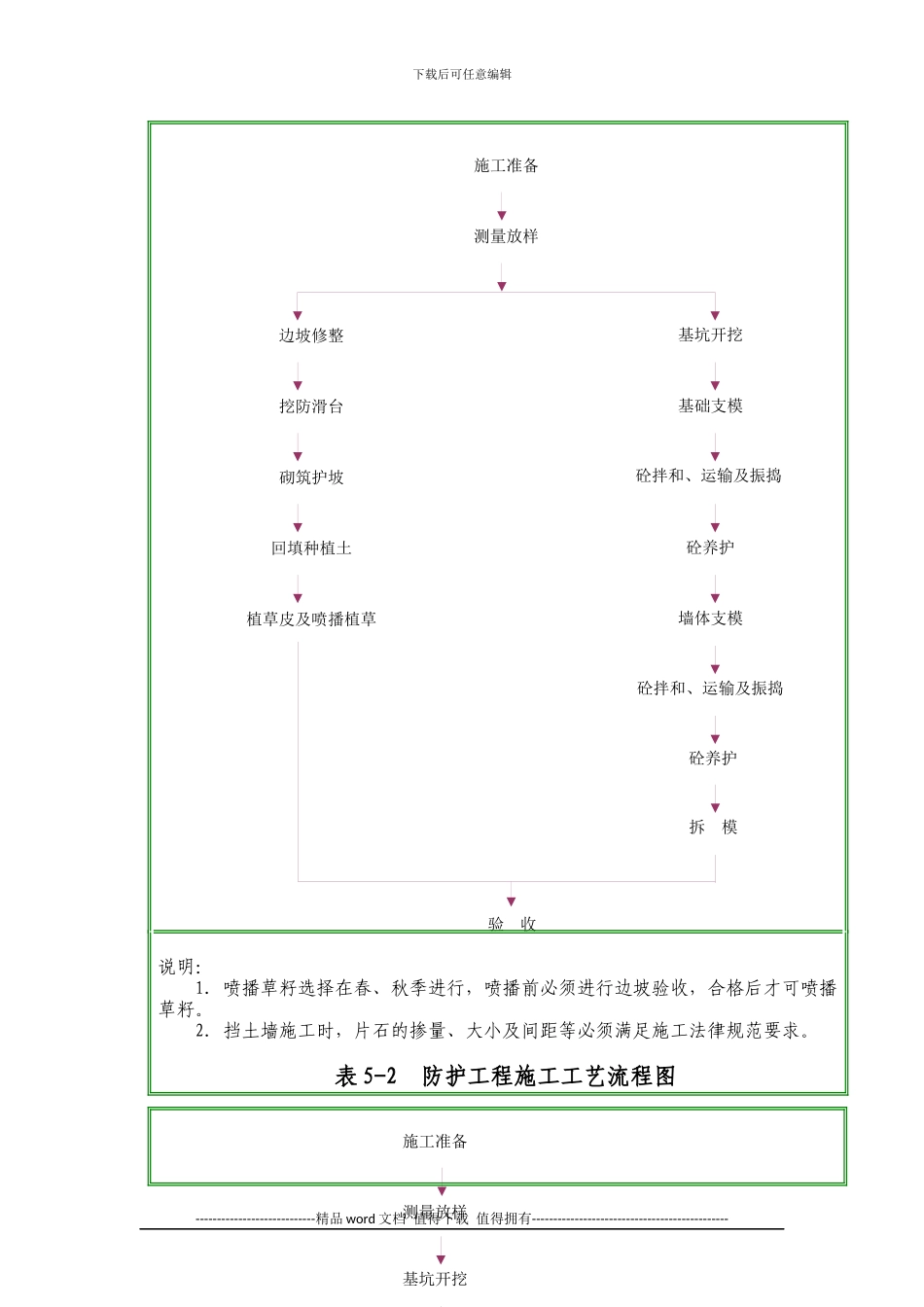

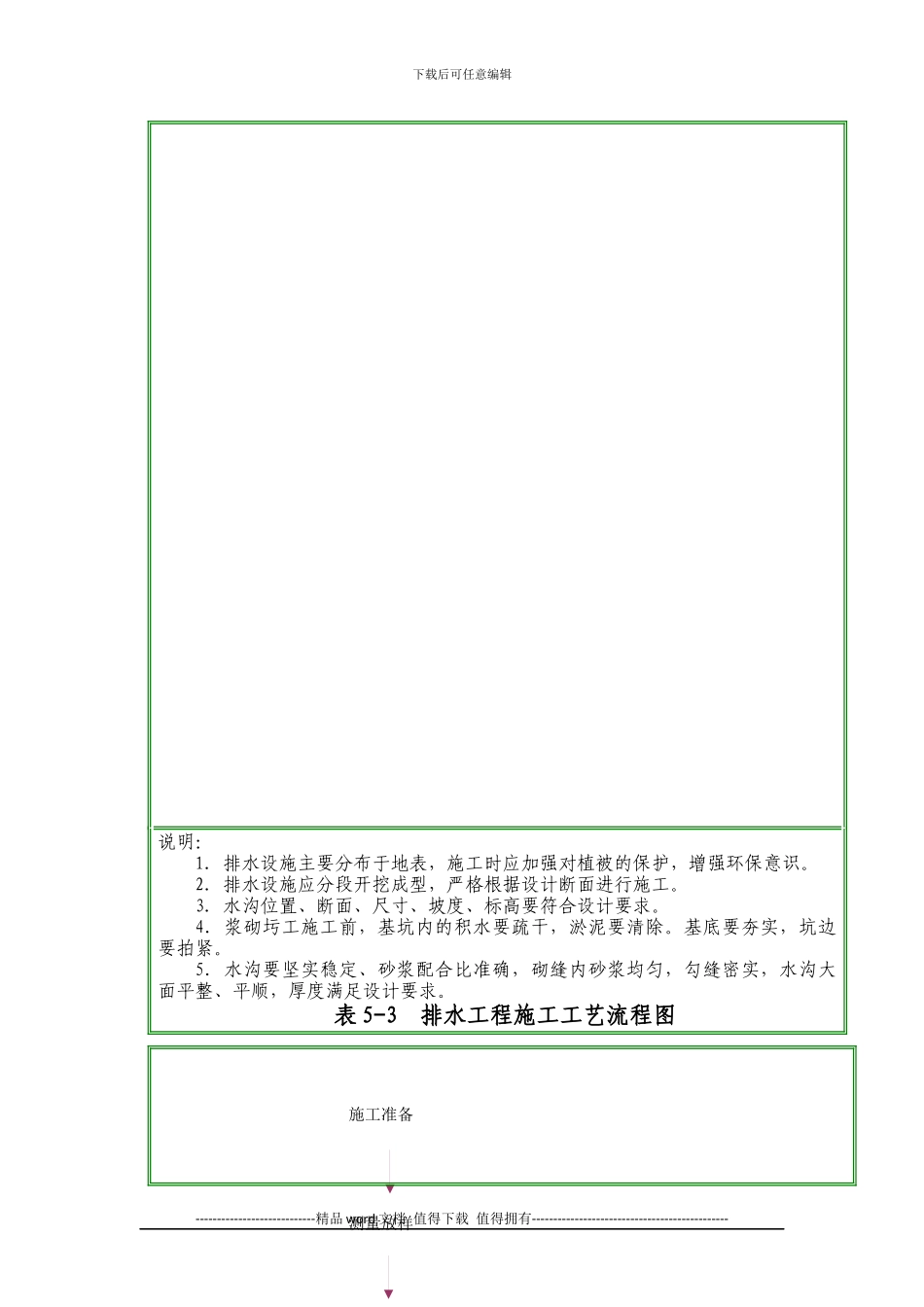

施工准备清 表特别路基处理分层填筑摊平、压实质量检测上一层填筑是否达到设计标高刷边坡施作截水沟施工放样清理表层及松软岩层石方爆炸修整边坡修整路槽顶面及边沟防排水工程施工验 收NY下载后可任意编辑说明：1.路基填筑施工前，先进行试验段施工，取得路基填筑作业各项技术参数，以此来指导路基填筑作业。2.路基填筑作业分层进行，自卸汽车运料，推土机初平，平地机精平，重型压路机振动压实。填筑一层，检验一层，满足要求后进行上层填筑。3．根据不同岩层作好钻爆设计，机械打眼，控制好药管设置深度及方向。4．路堑开挖完成后，检查开挖边线和开挖坡度，人工配合修整至设计要求。表 5-1 路基工程施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------施工准备测量放样边坡修整挖防滑台砌筑护坡回填种植土植草皮及喷播植草基坑开挖基础支模砼拌和、运输及振捣砼养护墙体支模砼拌和、运输及振捣砼养护验 收拆 模施工准备测量放样基坑开挖下载后可任意编辑说明：1. 喷播草籽选择在春、秋季进行，喷播前必须进行边坡验收，合格后才可喷播草籽。2．挡土墙施工时，片石的掺量、大小及间距等必须满足施工法律规范要求。表 5-2 防护工程施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------施工准备测量放样下载后可任意编辑说明：1. 排水设施主要分布于地表，施工时应加强对植被的保护，增强环保意识。2．排水设施应分段开挖成型，严格根据设计断面进行施工。3．水沟位置、断面、尺寸、坡度、标高要符合设计要求。4．浆砌圬工施工前，基坑内的积水要疏干，淤泥要清除。基底要夯实，坑边要拍紧。5．水沟要坚实稳定、砂浆配合比准确，砌缝内砂浆均匀，勾缝密实，水沟大面平整、平顺，厚度满足设计要求。 表 5-3 排水工程施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑说明：1. 混凝土采纳拌和站集中拌和，混凝土运输车运输，吊车吊送入模。2．预制场尽量考虑放置在路基上，不足时适当进行扩宽。3．T 梁、板梁采纳架桥机架设，吊装时应按吊点位置严格起吊。表 5-4 桥梁工程施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------
