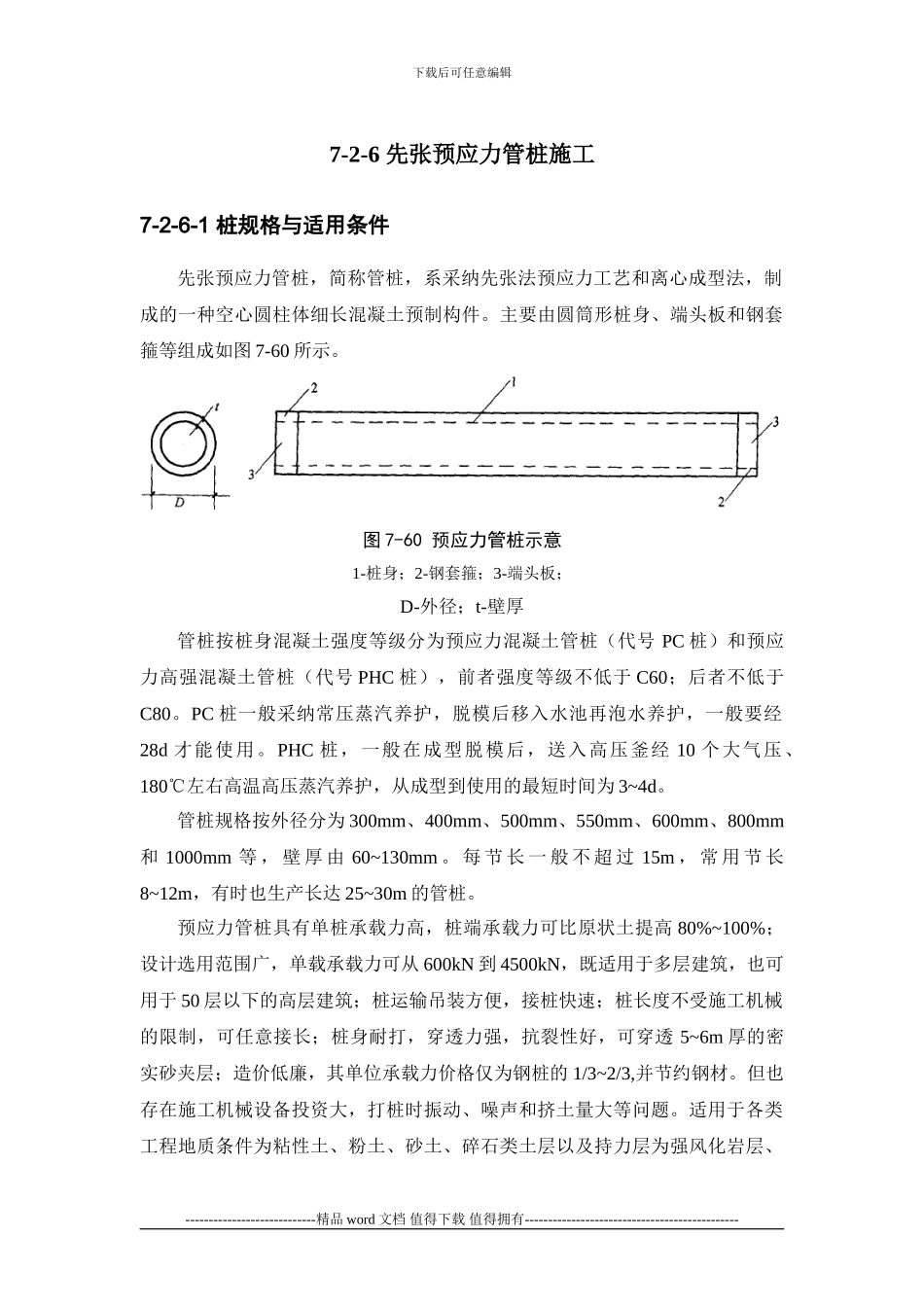

下载后可任意编辑7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件先张预应力管桩,简称管桩,系采纳先张法预应力工艺和离心成型法,制成的一种空心圆柱体细长混凝土预制构件。主要由圆筒形桩身、端头板和钢套箍等组成如图 7-60 所示。图 7-60 预应力管桩示意1-桩身;2-钢套箍;3-端头板;D-外径;t-壁厚管桩按桩身混凝土强度等级分为预应力混凝土管桩(代号 PC 桩)和预应力高强混凝土管桩(代号 PHC 桩),前者强度等级不低于 C60;后者不低于C80。PC 桩一般采纳常压蒸汽养护,脱模后移入水池再泡水养护,一般要经28d 才能使用。PHC 桩,一般在成型脱模后,送入高压釜经 10 个大气压、180℃左右高温高压蒸汽养护,从成型到使用的最短时间为 3~4d。管桩规格按外径分为 300mm、400mm、500mm、550mm、600mm、800mm和 1000mm 等 , 壁 厚 由 60~130mm 。 每 节 长 一 般 不 超 过 15m , 常 用 节 长8~12m,有时也生产长达 25~30m 的管桩。预应力管桩具有单桩承载力高,桩端承载力可比原状土提高 80%~100%;设计选用范围广,单载承载力可从 600kN 到 4500kN,既适用于多层建筑,也可用于 50 层以下的高层建筑;桩运输吊装方便,接桩快速;桩长度不受施工机械的限制,可任意接长;桩身耐打,穿透力强,抗裂性好,可穿透 5~6m 厚的密实砂夹层;造价低廉,其单位承载力价格仅为钢桩的 1/3~2/3,并节约钢材。但也存在施工机械设备投资大,打桩时振动、噪声和挤土量大等问题。适用于各类工程地质条件为粘性土、粉土、砂土、碎石类土层以及持力层为强风化岩层、----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑密实的砂层(或卵石层)等土层应用,但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层的岩土层中应用。7-2-6-2 打(沉)桩工艺方法要点1.预应力管桩沉桩方法较多,目前国内主要采纳锤击法,多采纳爆发力强、锤击能量大、工效高的筒式柴油锤沉桩。但这种锤工作时振动和噪声大,有的地区如广东还采纳大吨位静压预应力管桩施工工艺,采纳 4000~6800kN 静力压桩机,可压 φ500、φ550mm 的管桩到设计持力层;亦有的采纳预钻孔后植桩的施工工艺,先用长螺旋钻机引孔,然后用打(压)桩机将管桩打(压)到设计持力层。2.预应力管桩常用打(沉)桩工艺流程如图 7-61 所示。图 7-61 预应力管桩施工工艺...
