施工手册第七章地基处理与桩基工程7-2-5-静力压桩施工VIP免费

施工手册第七章地基处理与桩基工程7-2-5-静力压桩施工_第1页
1/12
施工手册第七章地基处理与桩基工程7-2-5-静力压桩施工_第2页
2/12
施工手册第七章地基处理与桩基工程7-2-5-静力压桩施工_第3页
3/12

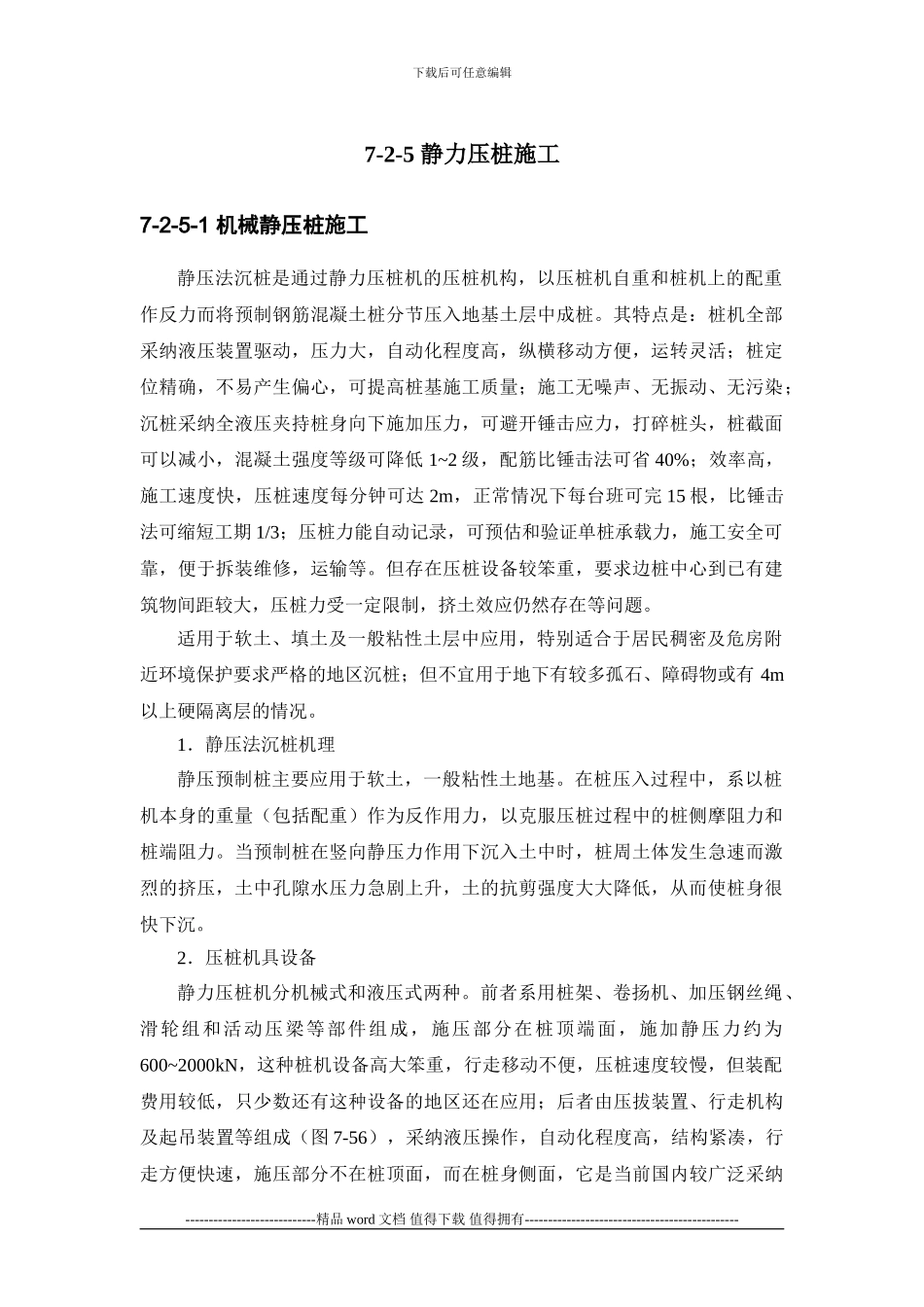

下载后可任意编辑7-2-5 静力压桩施工7-2-5-1 机械静压桩施工静压法沉桩是通过静力压桩机的压桩机构,以压桩机自重和桩机上的配重作反力而将预制钢筋混凝土桩分节压入地基土层中成桩。其特点是:桩机全部采纳液压装置驱动,压力大,自动化程度高,纵横移动方便,运转灵活;桩定位精确,不易产生偏心,可提高桩基施工质量;施工无噪声、无振动、无污染;沉桩采纳全液压夹持桩身向下施加压力,可避开锤击应力,打碎桩头,桩截面可以减小,混凝土强度等级可降低 1~2 级,配筋比锤击法可省 40%;效率高,施工速度快,压桩速度每分钟可达 2m,正常情况下每台班可完 15 根,比锤击法可缩短工期 1/3;压桩力能自动记录,可预估和验证单桩承载力,施工安全可靠,便于拆装维修,运输等。但存在压桩设备较笨重,要求边桩中心到已有建筑物间距较大,压桩力受一定限制,挤土效应仍然存在等问题。适用于软土、填土及一般粘性土层中应用,特别适合于居民稠密及危房附近环境保护要求严格的地区沉桩;但不宜用于地下有较多孤石、障碍物或有 4m以上硬隔离层的情况。1.静压法沉桩机理静压预制桩主要应用于软土,一般粘性土地基。在桩压入过程中,系以桩机本身的重量(包括配重)作为反作用力,以克服压桩过程中的桩侧摩阻力和桩端阻力。当预制桩在竖向静压力作用下沉入土中时,桩周土体发生急速而激烈的挤压,土中孔隙水压力急剧上升,土的抗剪强度大大降低,从而使桩身很快下沉。2.压桩机具设备静力压桩机分机械式和液压式两种。前者系用桩架、卷扬机、加压钢丝绳、滑轮组和活动压梁等部件组成,施压部分在桩顶端面,施加静压力约为600~2000kN,这种桩机设备高大笨重,行走移动不便,压桩速度较慢,但装配费用较低,只少数还有这种设备的地区还在应用;后者由压拔装置、行走机构及起吊装置等组成(图 7-56),采纳液压操作,自动化程度高,结构紧凑,行走方便快速,施压部分不在桩顶面,而在桩身侧面,它是当前国内较广泛采纳----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑的一种新型压桩机械。国内常用的有 YZY 系列和 ZYJ 系列液压静力压桩机,其型号和主要技术参数见表 7-72~表 7-74。图 7-56 全液压式静力压桩机压桩1-长船行走机构;2-短船行走及回转机构;3-支腿式底盘结构;4-液压起重机;5-夹持与压板装置;6-配重铁块;7-导向架;8-液压系统;9-电...
